500Kv线路架线施工总方案

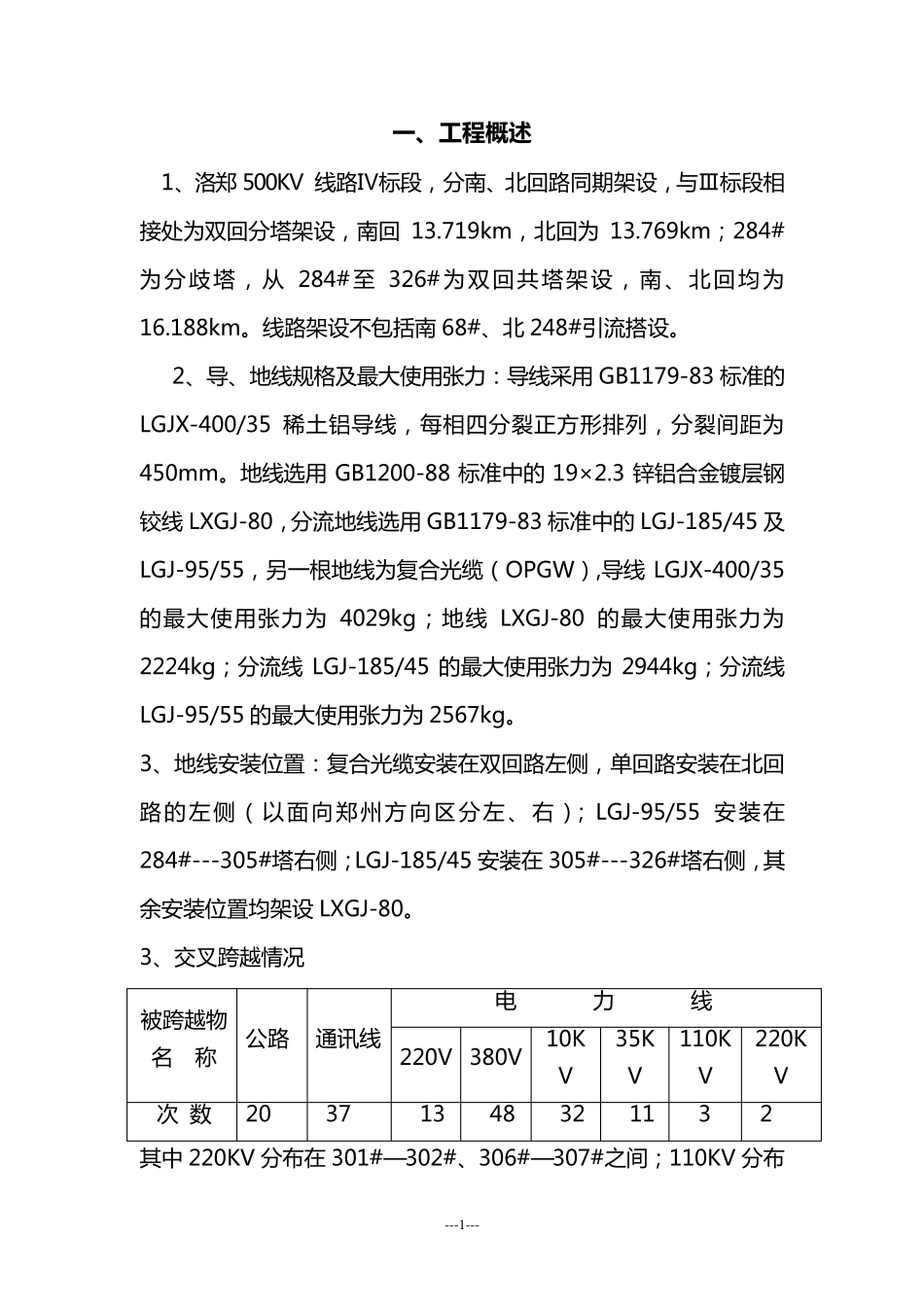

---1 --- 一 、工程概述 1、 洛 郑 500KV 线 路 Ⅳ 标 段 ， 分 南 、 北 回 路 同 期 架 设 ， 与 Ⅲ标 段 相接 处 为 双 回 分 塔 架 设 ， 南 回13.719km， 北 回 为13.769km； 284#为 分 歧 塔 ， 从284#至326#为 双 回 共 塔 架 设 ， 南 、 北 回 均 为16.188km。 线 路 架 设 不 包 括 南 68#、 北 248#引 流 搭 设 。 2、 导 、 地 线 规 格 及 最 大 使 用 张 力 ： 导 线 采 用 GB1179-83 标 准 的LGJX-400/35 稀 土 铝 导 线 ， 每 相 四 分 裂 正 方 形 排 列 ， 分 裂 间 距 为450mm。 地 线 选 用GB1200-88 标 准 中 的19×2.3 锌 铝 合 金 镀 层 钢铰 线 LXGJ-80， 分 流 地 线 选 用 GB1179-83 标 准 中 的 LGJ-185/45 及LGJ-95/55， 另 一 根 地 线 为 复 合 光 缆 （ OPGW） ,导 线LGJX-400/35的 最 大 使 用 张 力 为4029kg； 地 线LXGJ-80 的 最 大 使 用 张 力 为2224kg； 分 流 线LGJ-185/45 的 最 大 使 用 张 力 为2944kg； 分 流 线LGJ-95/55 的 最 大 使 用 张 力 为 2567kg。 3、 地 线 安 装 位 置 ： 复 合 光 缆 安 装 在 双 回 路 左 侧 ， 单 回 路 安 装 在 北 回路 的 左 侧 （ 以 面 向 郑 州 方 向 区 分 左 、 右 ）； LGJ-95/55 安 装 在284#---305#塔 右 侧 ； LGJ-185/45 安 装 在 305#---326#塔 右 侧 ， 其余 安 装 位 置 均 架 设 LXGJ-80。 3、 交 叉 跨 越 情 况 被 跨 越 物 名 称 公 路 通 讯 线 电 力 线 220V 380V 10KV 35KV 110KV 220KV 次 数 20 37 13 48 32 11 3 2 其 中 220KV 分 布 在 301#—302#、 306#—307#之间 ； 110KV 分 布 ---2 --- 在 300#—301#、306#—307#、314#—315#之间。 4、线路跨越不允许压接档有： 300#-301#、301#-302#、306#-307#、314#-315#，如在 施工中发现上述档外有二级及以上通迅线、35KV 以上电力线和二级以上公路等，请按《架空送电线路设计技术规程》表 30 和续表 30 办理。 5、绝缘子及绝缘子串组合 5.1 本工程采用瓷绝缘子和钢化玻璃绝缘子，使用型号有： 导线 FC160P/170、FC16P/170、FC3...
