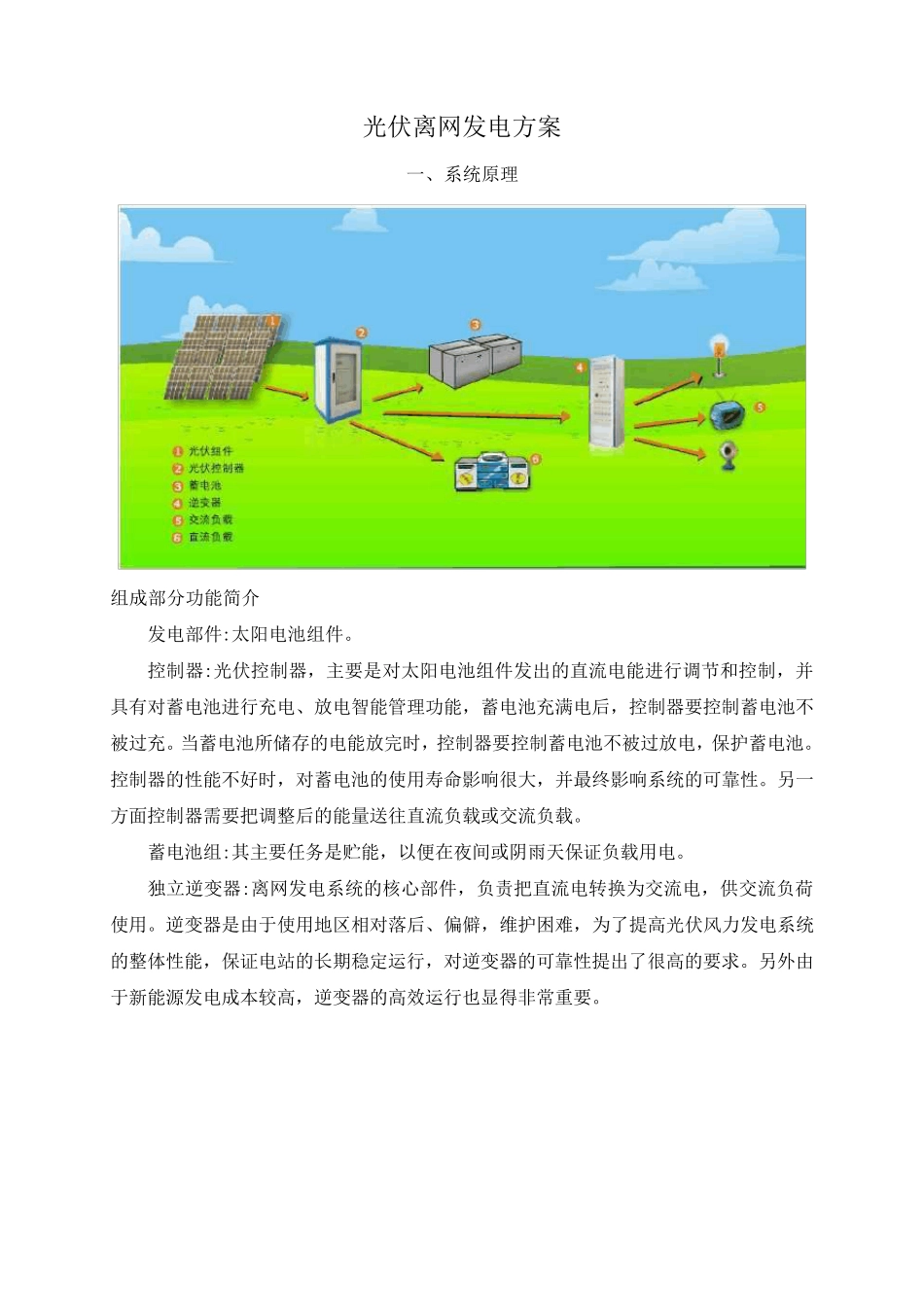

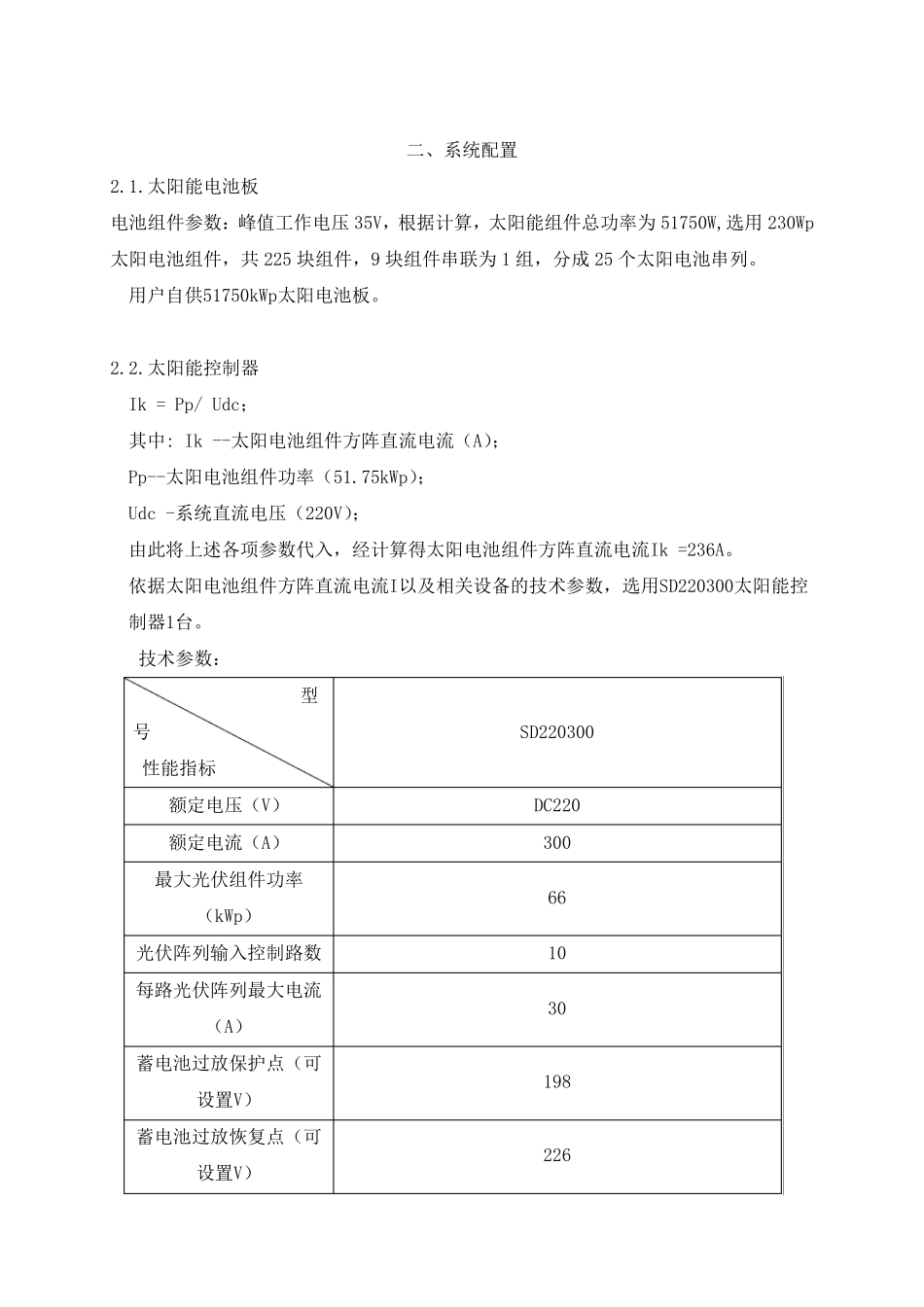

光伏离网发电方案 一、系统原理 组成部分功能简介 发电部件:太阳电池组件。 控制器:光伏控制器，主要是对太阳电池组件发出的直流电能进行调节和控制，并具有对蓄电池进行充电、放电智能管理功能，蓄电池充满电后，控制器要控制蓄电池不被过充。当蓄电池所储存的电能放完时，控制器要控制蓄电池不被过放电，保护蓄电池。控制器的性能不好时，对蓄电池的使用寿命影响很大，并最终影响系统的可靠性。另一方面控制器需要把调整后的能量送往直流负载或交流负载。 蓄电池组:其主要任务是贮能，以便在夜间或阴雨天保证负载用电。 独立逆变器:离网发电系统的核心部件，负责把直流电转换为交流电，供交流负荷使用。逆变器是由于使用地区相对落后、偏僻，维护困难，为了提高光伏风力发电系统的整体性能，保证电站的长期稳定运行，对逆变器的可靠性提出了很高的要求。另外由于新能源发电成本较高，逆变器的高效运行也显得非常重要。 二、系统配置 2.1.太阳能电池板 电池组件参数：峰值工作电压 35V，根据计算，太阳能组件总功率为 51750W,选用 230Wp太阳电池组件，共 225 块组件，9 块组件串联为 1 组，分成 25 个太阳电池串列。 用户自供51750kWp太阳电池板。 2.2.太阳能控制器 Ik = Pp/ Udc； 其中: Ik --太阳电池组件方阵直流电流（A）； Pp--太阳电池组件功率（51.75kWp）； Udc -系统直流电压（220V）； 由此将上述各项参数代入，经计算得太阳电池组件方阵直流电流Ik =236A。 依据太阳电池组件方阵直流电流I以及相关设备的技术参数，选用SD220300太阳能控制器1台。 技术参数： 型号 性能指标 SD220300 额定电压（V） DC220 额定电流（A） 300 最大光伏组件功率（kWp） 66 光伏阵列输入控制路数 10 每路光伏阵列最大电流（A） 30 蓄电池过放保护点（可设置V） 198 蓄电池过放恢复点（可设置V） 226 蓄电池过充保护点（可设置V） 264 负载过压保护点（可设置V） 320 负载过压恢复点（可设置V） 280 空载电流（mA） ＜50 电压降落 光伏阵列与蓄电池（V） 1.35 蓄电池与负载（V） 0.1 温度补偿系数（mv/℃） 0 ~ 5（可设置） 使用环境温度（℃） -20 ~ +50 使用海拔高度（m） ≤5000（海拔超过1000米需按照GB/T3859.2规定降额使用。） 防护等级 IP20 壁挂式尺寸（宽×高×深mm) 600×1200×600 备注：现场串列数为 25，由于 SD220100 太阳能输入为 10 路，因此每路太...
