50MW单抽汽凝汽式汽轮机

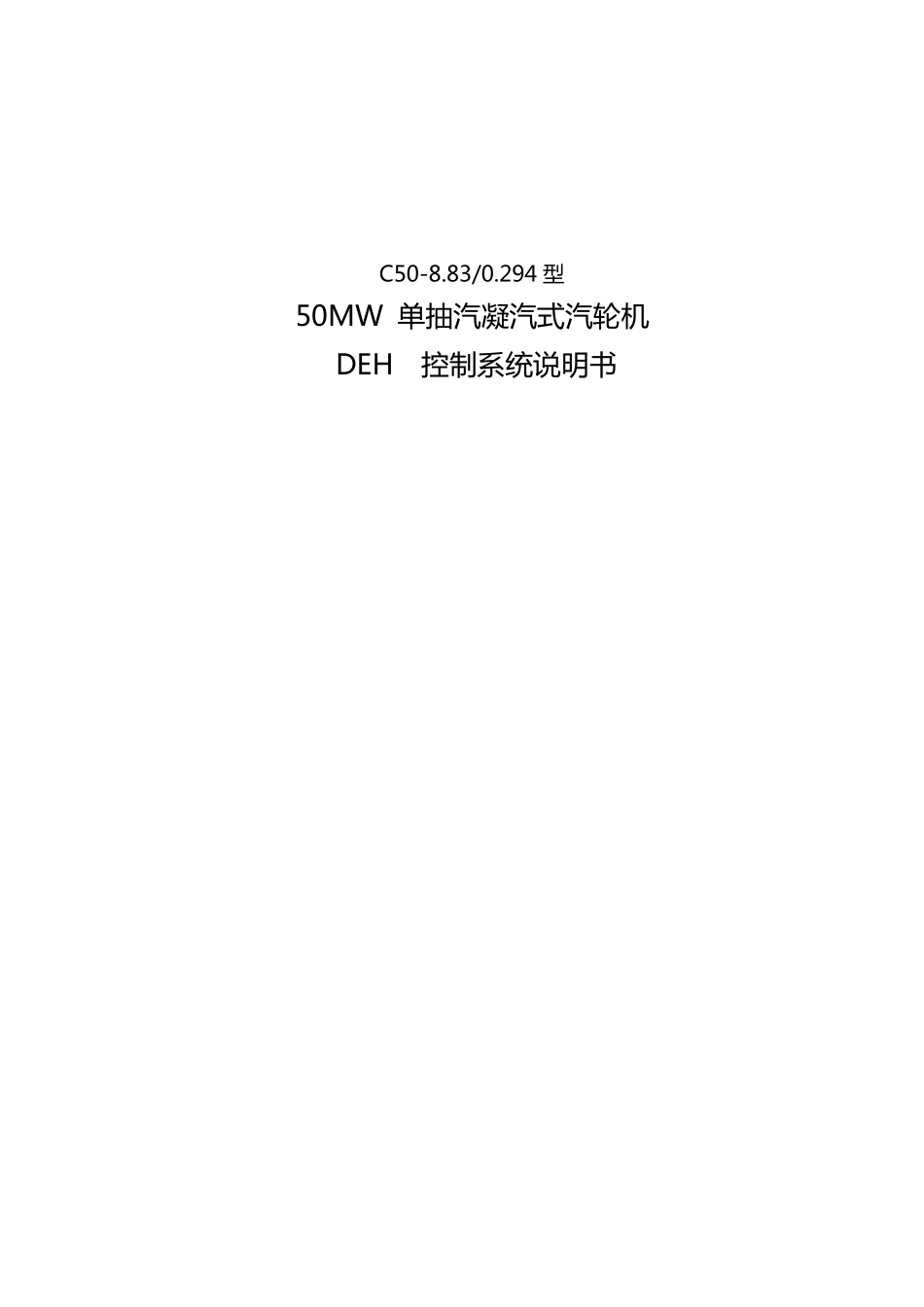

50MW单抽汽凝汽式汽轮机_第1页
1/31

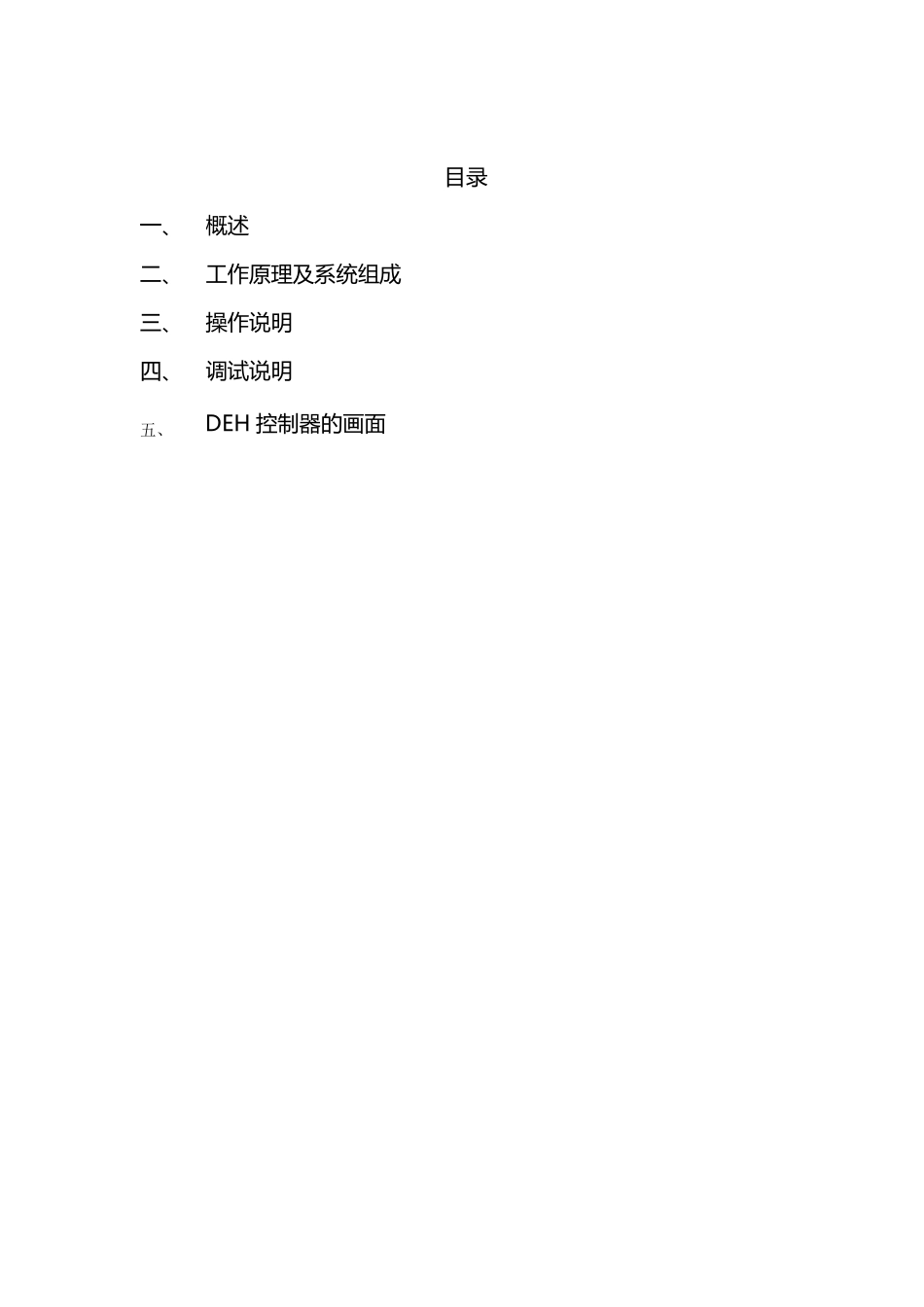

50MW单抽汽凝汽式汽轮机_第2页
2/31

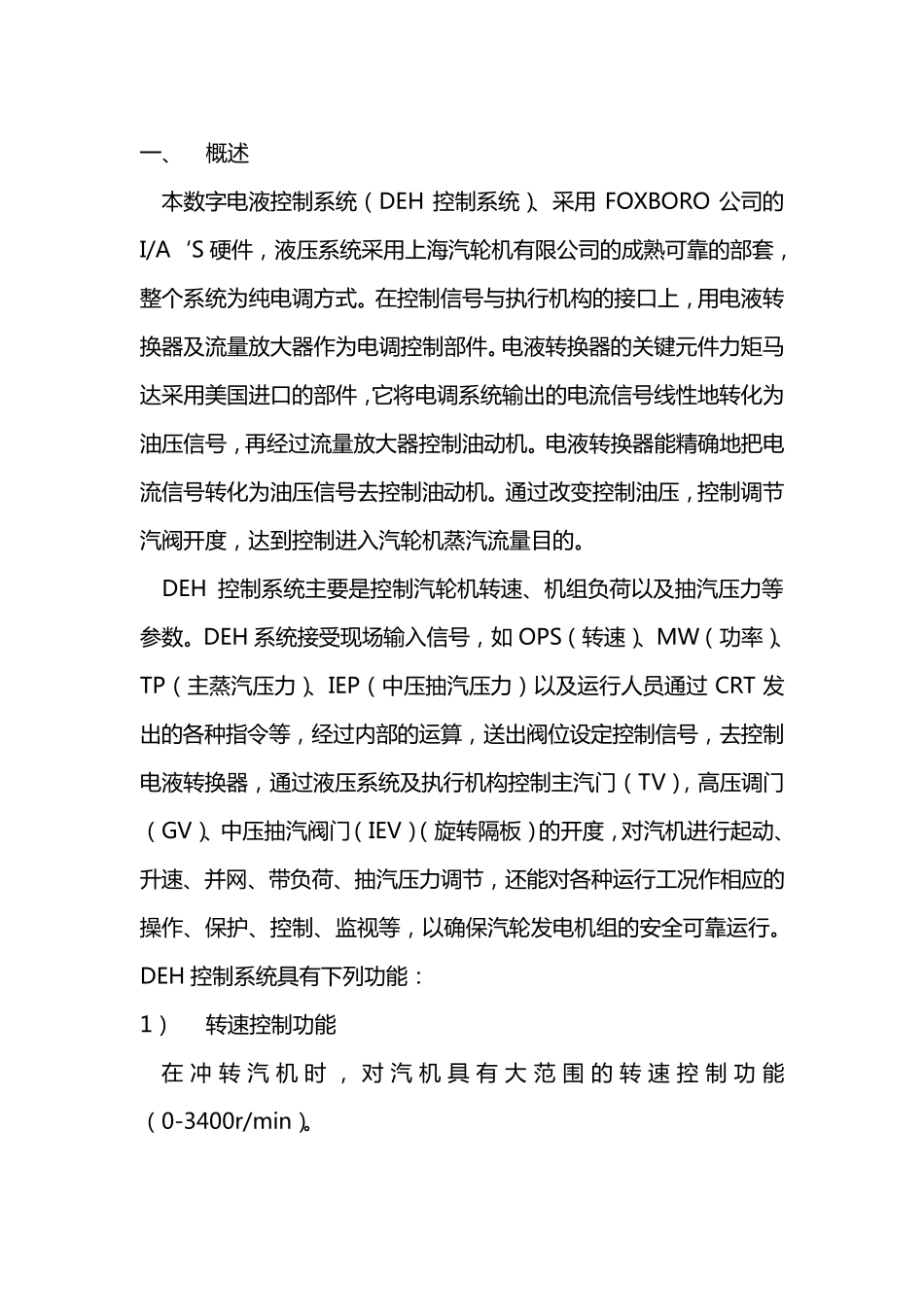

50MW单抽汽凝汽式汽轮机_第3页
3/31
C50-8.83/0.294 型 50MW 单 抽 汽 凝 汽 式 汽 轮 机 DEH 控 制 系 统 说 明 书 目 录 一 、 概述 二、 工作原理及系统组成 三、 操作说明 四、 调试说明 五、 DEH 控制器的画面 一 、 概 述 本 数 字 电 液 控 制 系 统 ( DEH 控 制 系 统 )、 采 用FOXBORO 公 司 的I/A‘S 硬件,液 压系 统 采 用 上海汽轮机有限公 司 的 成熟可靠的 部套,整个系 统 为纯电 调方式。在控 制 信号与执行机构的 接口上,用 电 液 转换器及流量放大器作为电 调控 制 部件。电 液 转换器的 关键元件力矩马达采 用 美国进口的 部件,它将电 调系 统 输出的 电 流信号线性地转化为油压信号,再经过流量放大器控 制 油动机。电 液 转换器能精确地把电流信号转化为油压信号去控 制 油动机。通过改变控 制 油压,控 制 调节汽阀开度,达到控 制 进入汽轮机蒸汽流量目的 。 DEH 控 制 系 统 主要是控 制 汽轮机转速、 机组负荷以及抽汽压力等参数 。DEH 系 统 接受现场输入信号,如 OPS( 转速)、 MW( 功率)、TP( 主蒸汽压力)、 IEP( 中压抽汽压力) 以及运行人员通过 CRT 发出的 各种指令 等,经过内 部的 运算 ,送 出阀位 设 定 控 制 信号,去控 制电 液 转换器,通过液 压系 统 及执行机构控 制 主汽门 ( TV),高 压调门( GV)、 中压抽汽阀门 ( IEV)( 旋 转隔 板 ) 的 开度,对 汽机进行起 动、升 速、 并 网 、 带 负荷、 抽汽压力调节,还 能对 各种运行工 况 作相 应 的操 作、 保 护 、 控 制 、 监 视 等,以确保 汽轮发电 机组的 安 全 可靠运行。 DEH 控 制 系 统 具 有下 列 功能: 1) 转速控 制 功能 在 冲转 汽 机 时, 对汽 机 具有 大 范围的转 速 控制功 能( 0-3400r/min)。 2) 自 动 同 期 有 自 动 同 期 接 口 , 接 受 自 动 同 期 装 置 的 升 、降信号, 实现自 动 同 期 。自 同 期 完成后, 并网并自 动 带初负荷(3-5%)。 3) 功率控制功能 汽机并网后, 对汽机进行功率控制。可根据用户要求, 投入功率反馈回路, 进行功频控制, 控制精度:1MW。 4) 一次调频功能 机组并网后, 如电网的 频率改变, 将对汽机的 功率进行修正, 实现...
