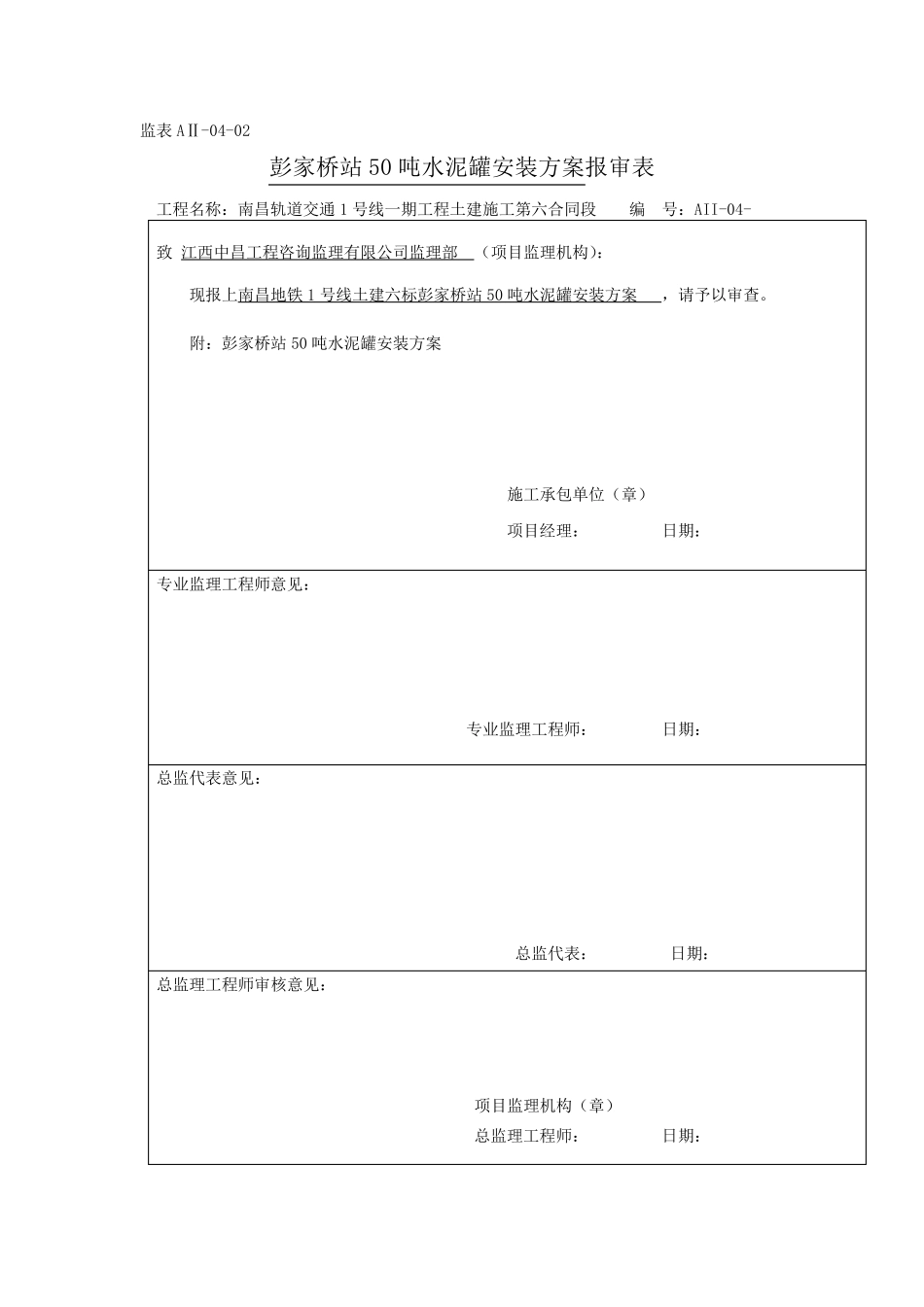

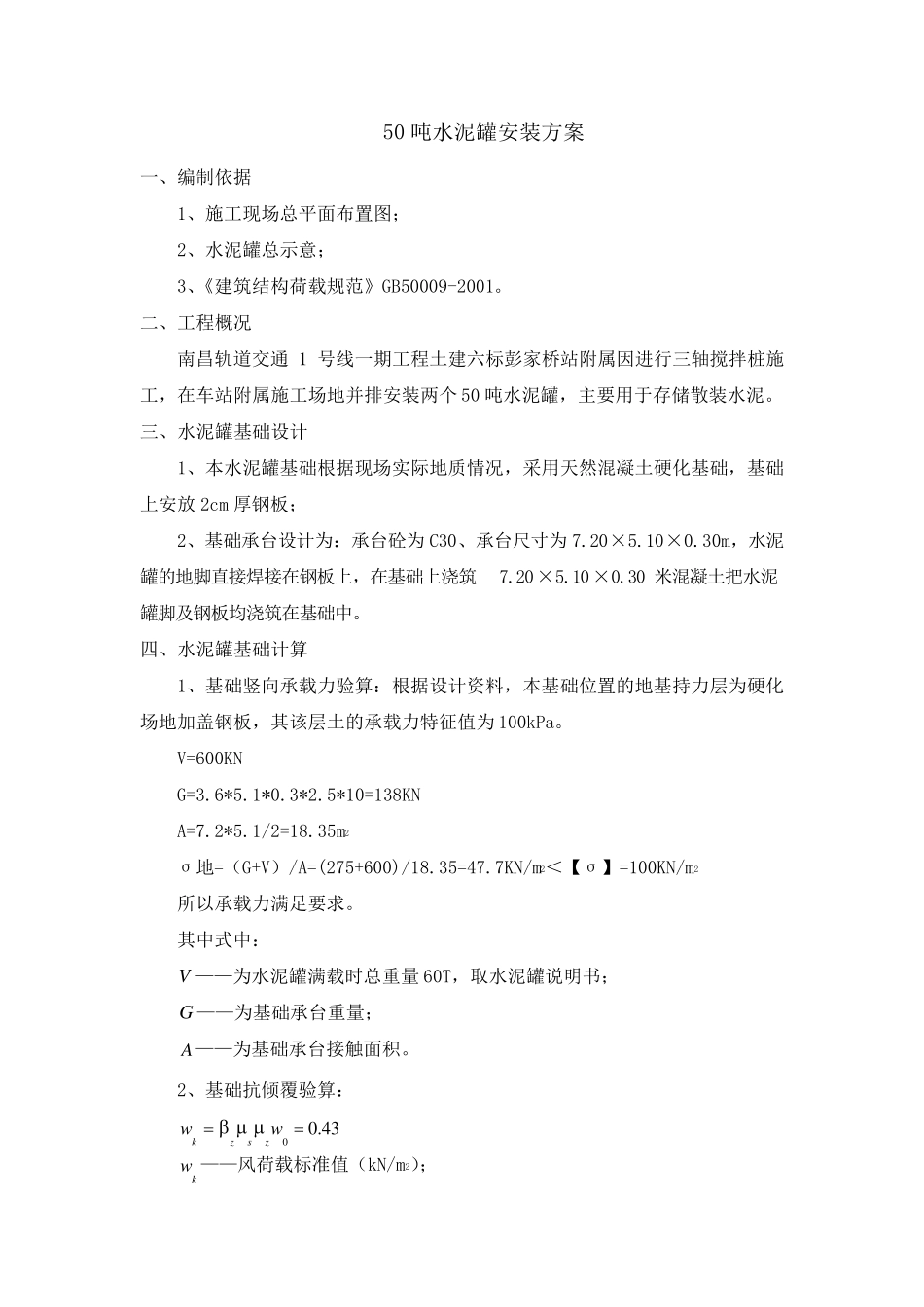

监表AⅡ-04-02 彭家桥站 50 吨水泥罐安装方案报审表 工程名称:南昌轨道交通 1 号线一期工程土建施工第六合同段 编 号:AII-04- 致 江西中昌工程咨询监理有限公司监理部 (项目监理机构): 现报上南昌地铁 1 号线土建六标彭家桥站 50 吨水泥罐安装方案 ,请予以审查。 附:彭家桥站 50 吨水泥罐安装方案 施工承包单位(章) 项目经理: 日期: 专业监理工程师意见: 专业监理工程师: 日期: 总监代表意见: 总监代表: 日期: 总监理工程师审核意见: 项目监理机构(章) 总监理工程师: 日期: 南昌轨道交通1 号线一期工程土建施工六标段 彭家桥站 50 吨水泥罐安装方案 编制: 审核: 审批: 中铁十八局集团有限公司 南昌轨道交通1 号线一期土建工程六标段项目经理部 二〇一三年十一月 50 吨水泥罐安装方案 一、编制依据 1、施工现场总平面布置图; 2、水泥罐总示意; 3、《建筑结构荷载规范》GB50009-2001。 二、工程概况 南昌轨道交通1 号线一期工程土建六标彭家桥站附属因进行三轴搅拌桩施工,在车站附属施工场地并排安装两个50 吨水泥罐,主要用于存储散装水泥。 三、水泥罐基础设计 1、本水泥罐基础根据现场实际地质情况,采用天然混凝土硬化基础,基础上安放2cm 厚钢板; 2、基础承台设计为:承台砼为C30、承台尺寸为7.20×5.10×0.30m,水泥罐的地脚直接焊接在钢板上,在基础上浇筑7.20×5.10×0.30 米混凝土把水泥罐脚及钢板均浇筑在基础中。 四、水泥罐基础计算 1、基础竖向承载力验算:根据设计资料,本基础位置的地基持力层为硬化场地加盖钢板,其该层土的承载力特征值为100kPa。 V=600KN G=3.6*5.1*0.3*2.5*10=138KN A=7.2*5.1/2=18.35m2 σ地=(G+V)/A=(275+600)/18.35=47.7KN/m2<【σ】=100KN/m2 所以承载力满足要求。 其中式中: V ——为水泥罐满载时总重量60T,取水泥罐说明 书 ; G ——为基础承台重量; A——为基础承台接触 面积 。 2、基础抗 倾 覆 验算: 00 .4 3kzszww kw ——风 荷载标准 值(kN/m2); z ——高度z 处的风振系数,查《建筑结构荷载规范》取2.5; s ——风荷载体形系数,查《建筑结构荷载规范》取0.8; z ——风压高度变化系数,查《建筑结构荷载规范》取0.62; 0w ——基本风压(kN/m2),查《建筑结构荷载规范》风压按50 年一遇,取0.35。 只需计算水泥罐满载载情况下抗...
