51单片机1602LCD显示数字频率计

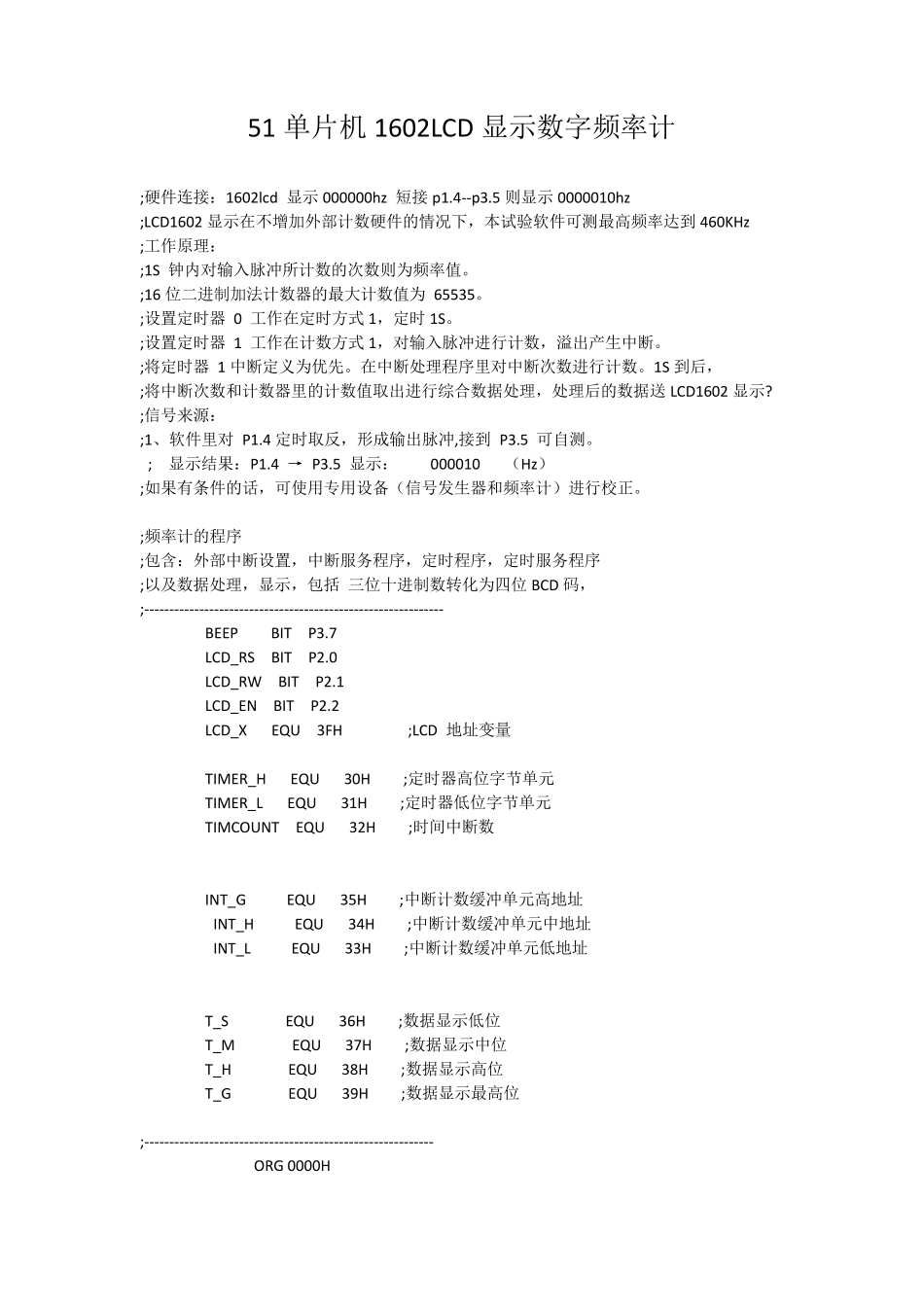

51单片机1602LCD显示数字频率计_第1页
1/8

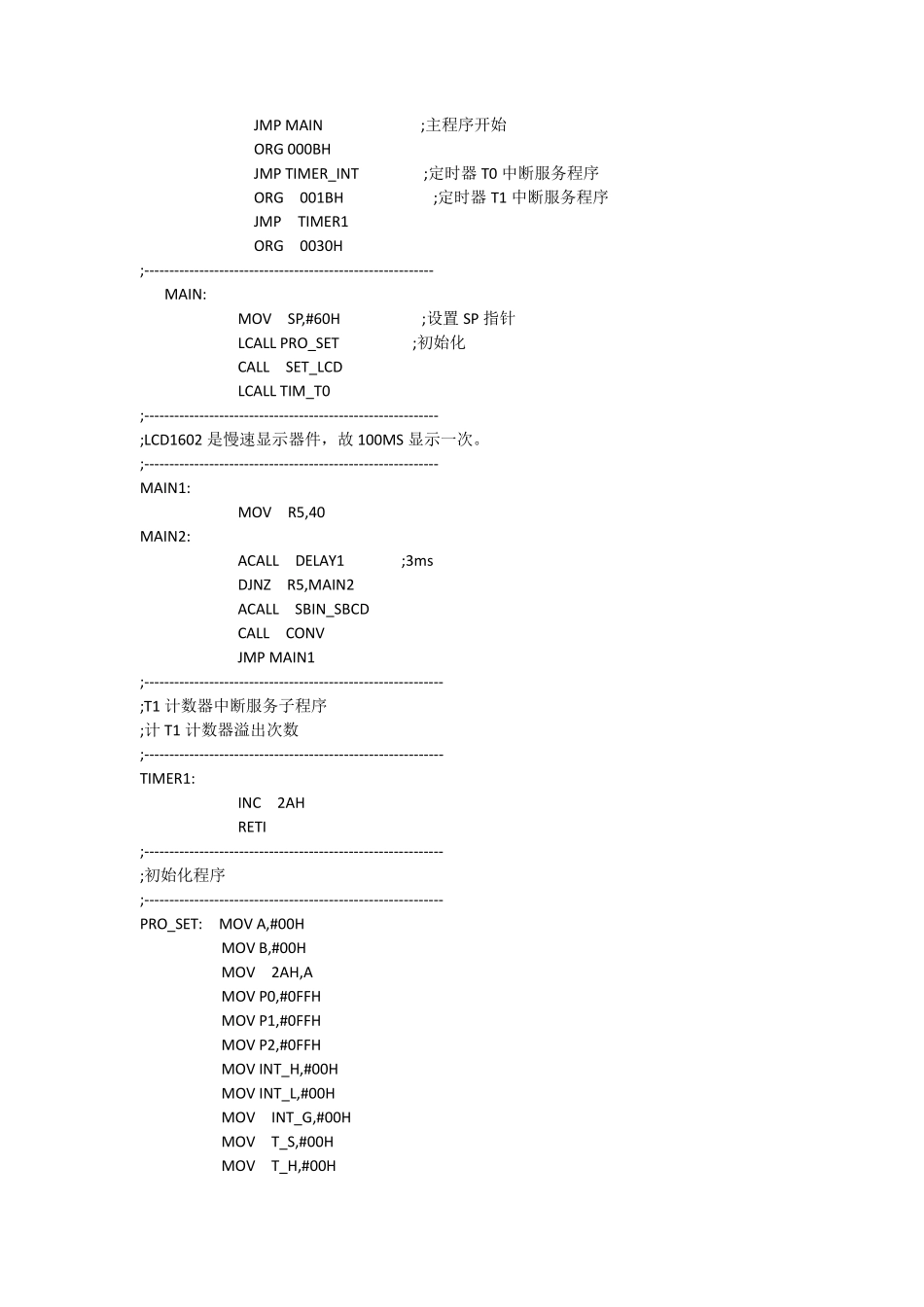

51单片机1602LCD显示数字频率计_第2页
2/8

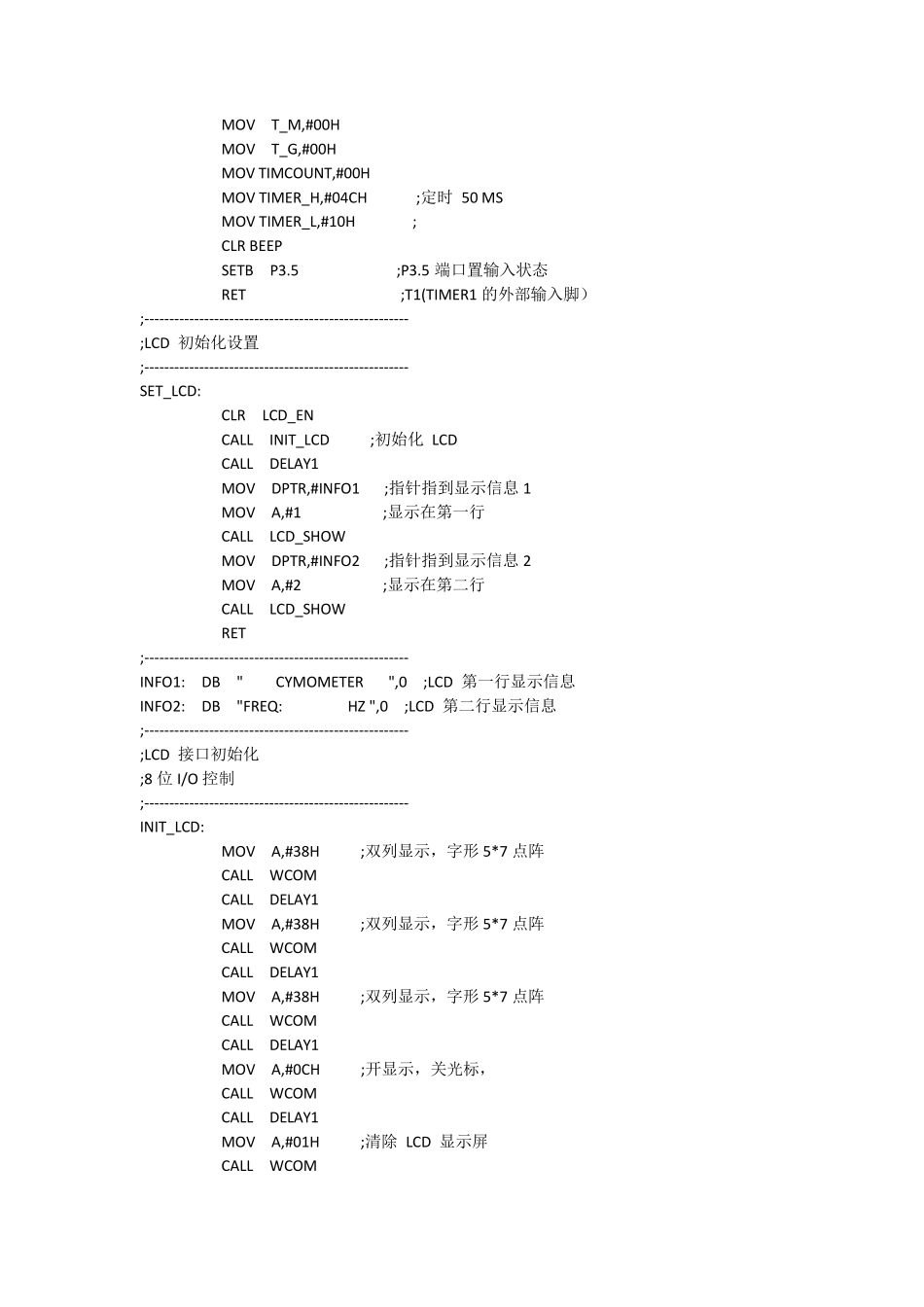

51单片机1602LCD显示数字频率计_第3页
3/8
51 单片机1602LCD 显示数字频率计 ;硬件连接:1602lcd 显示000000hz 短接p1.4--p3.5 则显示0000010hz ;LCD1602 显示在不增加外部计数硬件的情况下,本试验软件可测最高频率达到460KHz ;工作原理: ;1S 钟内对输入脉冲所计数的次数则为频率值。 ;16 位二进制加法计数器的最大计数值为 65535。 ;设置定时器 0 工作在定时方式1,定时1S。 ;设置定时器 1 工作在计数方式1,对输入脉冲进行计数,溢出产生中断。 ;将定时器 1 中断定义为优先。在中断处理程序里对中断次数进行计数。1S 到后, ;将中断次数和计数器里的计数值取出进行综合数据处理,处理后的数据送LCD1602 显示? ;信号来源: ;1、软件里对 P1.4 定时取反,形成输出脉冲,接到 P3.5 可自测。 ; 显示结果:P1.4 → P3.5 显示: 000010 (Hz) ;如果有条件的话,可使用专用设备(信号发生器和频率计)进行校正。 ;频率计的程序 ;包含:外部中断设置,中断服务程序,定时程序,定时服务程序 ;以及数据处理,显示,包括 三位十进制数转化为四位BCD 码, ;------------------------------------------------------------ BEEP BIT P3.7 LCD_RS BIT P2.0 LCD_RW BIT P2.1 LCD_EN BIT P2.2 LCD_X EQU 3FH ;LCD 地址变量 TIMER_H EQU 30H ;定时器高位字节单元 TIMER_L EQU 31H ;定时器低位字节单元 TIMCOUNT EQU 32H ;时间中断数 INT_G EQU 35H ;中断计数缓冲单元高地址 INT_H EQU 34H ;中断计数缓冲单元中地址 INT_L EQU 33H ;中断计数缓冲单元低地址 T_S EQU 36H ;数据显示低位 T_M EQU 37H ;数据显示中位 T_H EQU 38H ;数据显示高位 T_G EQU 39H ;数据显示最高位 ;---------------------------------------------------------- ORG 0000H JMP MAIN ;主程序开始 ORG 000BH JMP TIMER_INT ;定时器T0 中断服务程序 ORG 001BH ;定时器T1 中断服务程序 JMP TIMER1 ORG 0030H ;---------------------------------------------------------- MAIN: MOV SP,#60H ;设置SP 指针 LCALL PRO_SET ;初始化 CALL SET_LCD LCALL TIM_T0 ;----------------------------------------------------------- ;LCD1602 是慢速显示器件,故100MS 显示一次。 ;----------------------------------------------------------- MAIN1: MOV R5,40 MAIN2: ACALL DELAY1 ;...
