555定时器数字电路课程设计VIP专享

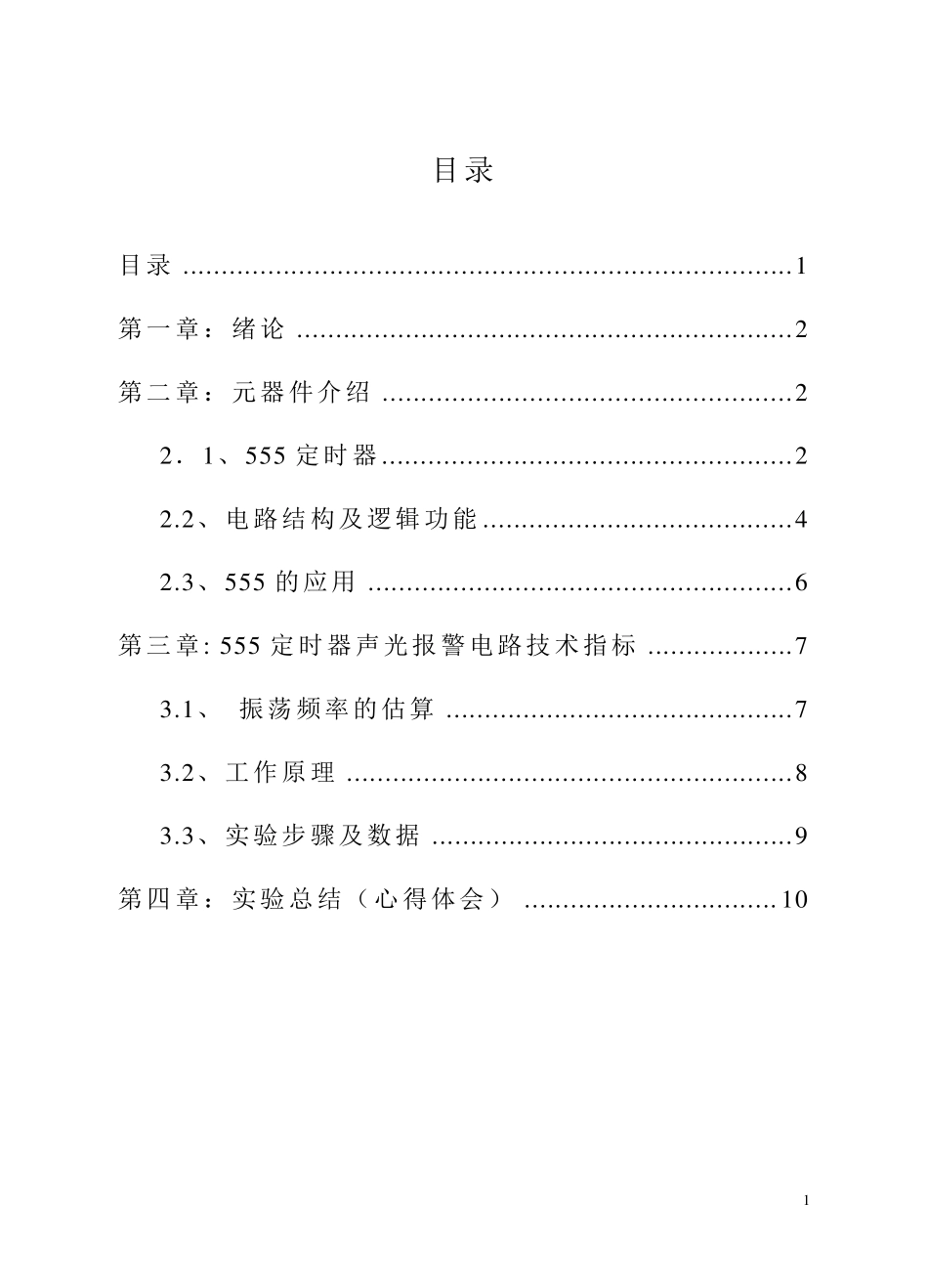

1 目录 目录 ............................................................................... 1 第一章：绪论 ................................................................ 2 第二章：元器件介绍 ..................................................... 2 2．1、555 定时器 ..................................................... 2 2.2、电路结构及逻辑功能 ........................................ 4 2.3、555 的应用 ....................................................... 6 第三章: 555 定时器声光报警电路技术指标 ................... 7 3.1、 振荡频率的估算 ............................................. 7 3.2、工作原理 .......................................................... 8 3.3、实验步骤及数据 ............................................... 9 第四章：实验总结（心得体会） ................................. 10 2 第一章：绪论 555 定时器是一种结构简单、使 用 方 便 灵 活 、用 途 广 泛 的 多 功 能电 路 。 只 要 外 部 配 接 少 数 几 个 阻 容 元 件 便 可 组 成 施 密 特 触 发 器、 单稳 态 触 发 器、多 谐 振 荡 器等 电 路 。555 定时器的 电 压 范 围 宽 ，双 极 型555 定时器为 5~16 V， CMOS 555 定时器为 3~18 V。 可 提 供 与 TTL 及CMOS 数 字 电 路 兼 容 的 接 口 电 平 。 555 定时器还 可 以 输 出 一定的 功 率 ，可 驱 动 微 电 机 、 指 示 灯 、 扬 声 器等 。 它 在 脉 冲 波 形 的 产 生 与 变 换 、仪 器与 仪 表 、 测 量 与 控 制 、 家 用 电 器与 电 子 玩 具 等 领 域 都 用 着 广 泛的 应 用 。 TTL 单定时器型 号 的 最 后 3 位 数 为 555，双 定时器的 为 556；CMOS但 定时器的 最 后 4 位 数 为 7555， 双 定时器的 为 7556.它 们 的 逻 辑 功能 和 外 部 引 线 排 列 完 全 相 同 。 第二章：元器件介绍 2 ．1 、5 5 5 定时 器 555 定时器是一种模 拟 和 数 字 功 能 相 结合 的 中 规 模 集 成 器件 。一般 用 双 极 性 工 艺 制 作 的 称 为 555 ， 用...
