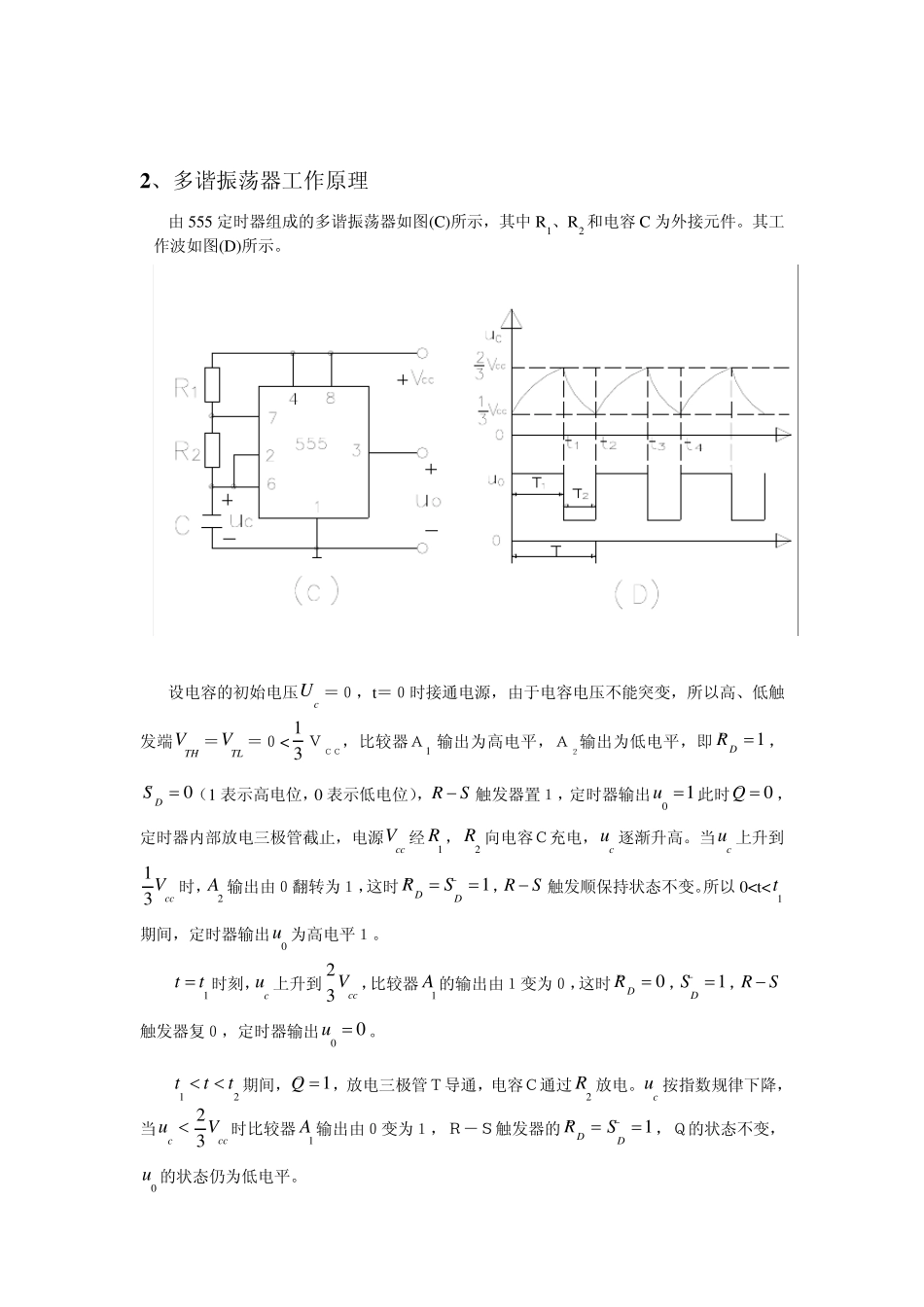

5 5 5 定时器构成的多谐振荡器 制作人:张展培 Ap0305136 冼志敏 Ap0305129 黄云 Ap0305114 555 定时器是一种模拟电路和数字电路相结合的中规模集成器件,它性能优良,适用范围很广,外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器,以及不需外接元件就可组成施密特触发器。因此集成555 定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。 本实验根据 555 定时器的功能强以及其适用范围广的特点,设计实验研究它的内部特性和简单应用。 一、原理 1 、5 5 5 定时器内部结构 555 定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图(A) 及管脚排列如图(B)所示。 它由分压器、比较器、基本 R--S 触发器和放电三极管等部分组成。分压器由三个 5 K 的等值电阻串联而成。分压器为比较器1A 、2A 提供参考电压,比较器1A 的参考电压为 23ccV ,加在同相输入端,比较器2A 的参考电压为 13ccV ,加在反相输入端。比较器由两个结构相同的集成运放1A 、2A 组成。高电平触发信号加在1A 的反相输入端,与同相输入端的参考电压比较后,其结果作为基本 R--S 触发器_DR端的输入信号;低电平触发信号加在2A 的同相输入端,与反相输入端的参考电压比较后,其结果作为基本 R—S 触发器_DS端的输入信号。基本 R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。 2 、多谐振荡器工作原理 由 555 定时器组成的多谐振荡器如图(C)所示,其中 R1、R2 和电容 C 为外接元件。其工作波如图(D)所示。 设电容的初始电压cU =0,t=0时接通电源,由于电容电压不能突变,所以高、低触发端THV=TLV=0< 13 VCC,比较器A1 输出为高电平,A2输出为低电平,即_1DR,_0DS (1 表示高电位,0 表示低电位),RS触发器置1,定时器输出01u此时_0Q ,定时器内部放电三极管截止,电源ccV 经1R ,2R 向电容C充电,cu 逐渐升高。当cu 上升到13ccV 时,2A 输出由0翻转为1,这时__1DDRS,RS触发顺保持状态不变。所以 0
