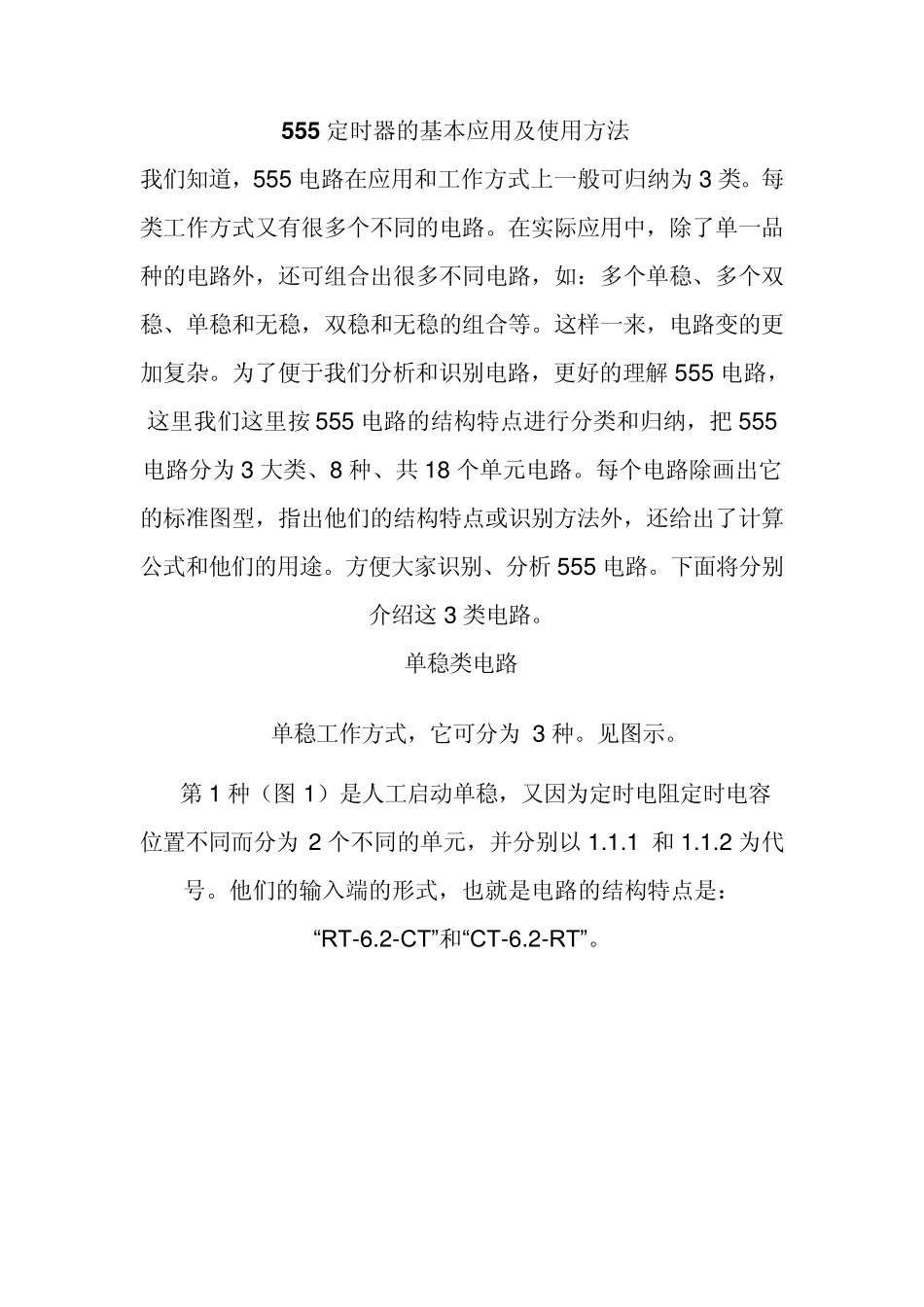

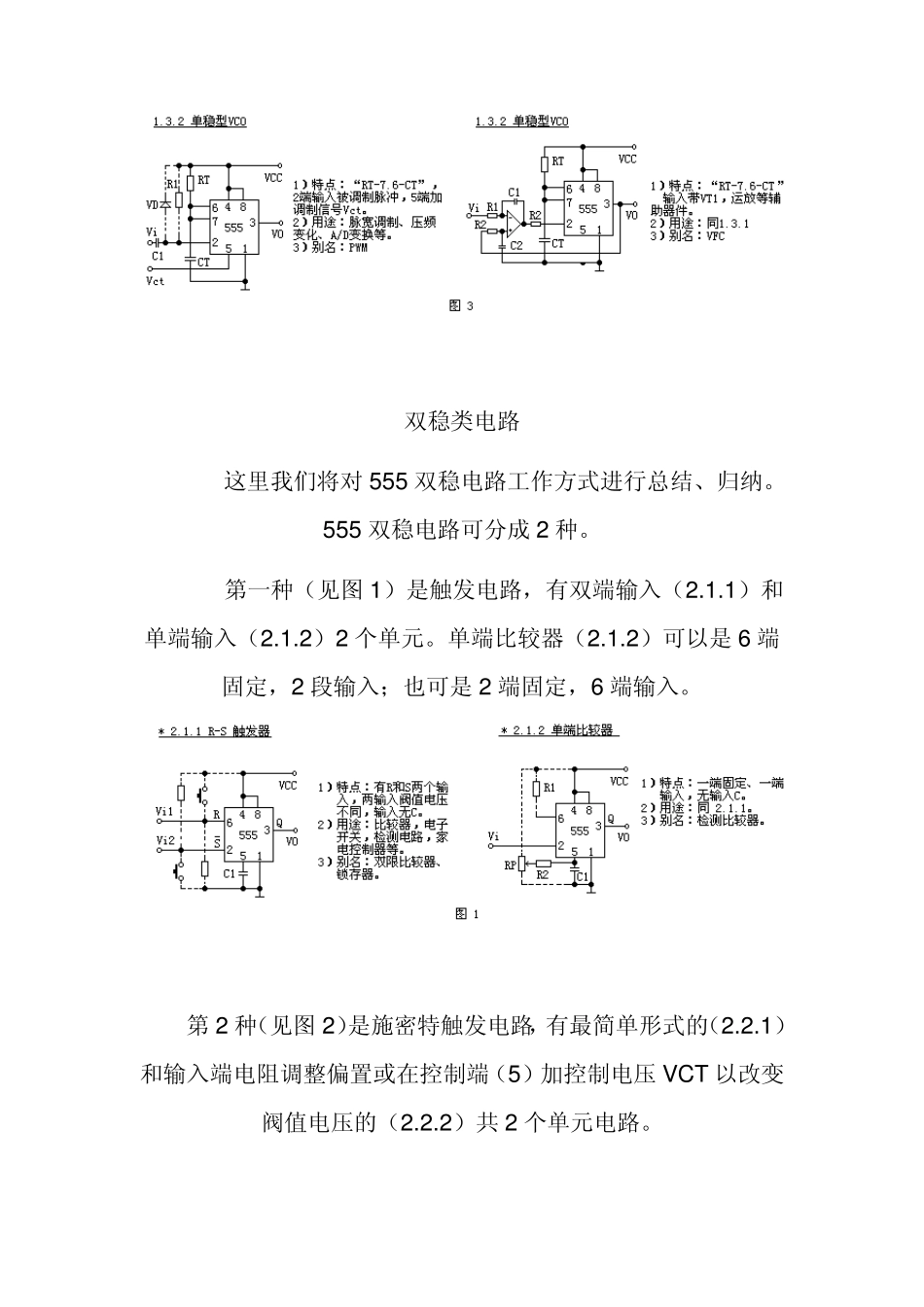

5 5 5 定时器的基本应用及使用方法 我们知道，5 5 5 电路在应用和工作方式上一般可归纳为3 类。每类工作方式又有很多个不同的电路。在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。这样一来，电路变的更加复杂。为了便于我们分析和识别电路，更好的理解 5 5 5 电路，这里我们这里按 5 5 5 电路的结构特点进行分类和归纳，把 5 5 5电路分为3 大类、8 种、共 1 8 个单元电路。每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。方便大家识别、分析 5 5 5 电路。下面将分别介绍这 3 类电路。 单稳类电路 单稳工作方式，它可分为3 种。见图示。 第 1 种（图 1 ）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2 个不同的单元，并分别以 1 .1 .1 和1 .1 .2 为代号。他们的输入端的形式，也就是电路的结构特点是：“RT-6 .2 -CT”和“CT-6 .2 -RT”。 第2 种（图2）是脉冲启动型单稳，也可以分为2 个不同的单元。他们的输入特点都是“RT-7.6-CT”，都是从2 端输入。1.2.1电路的2 端不带任何元件，具有最简单的形式；1.2.2 电路则带有一个R C 微分电路。 第3 种（图3）是压控振荡器。单稳型压控振荡器电路有很多，都比较复杂。为简单起见，我们只把它分为2 个不同单元。不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。图中列出了 2 个常用电路。 双稳类电路 这里我们将对555 双稳电路工作方式进行总结、归纳。555 双稳电路可分成 2 种。 第一种（见图 1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2 个单元。单端比较器（2.1.2）可以是 6 端固定，2 段输入；也可是 2 端固定，6 端输入。 第 2 种（见图 2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压 VCT 以改变阀值电压的（2.2.2）共 2 个单元电路。 双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方式的结构特点。2.2.2 单元电路中的C1只起耦合作用，R1 和R2 起直流偏置作用。 无稳类电路 第三类是无稳工作方式。无稳电路就是多谐振荡电路，是 555 电路中应用最广的一类。电路的变化形式也最多。为简单起见，也把它分为三种。 第一种（见图 1）是直...
