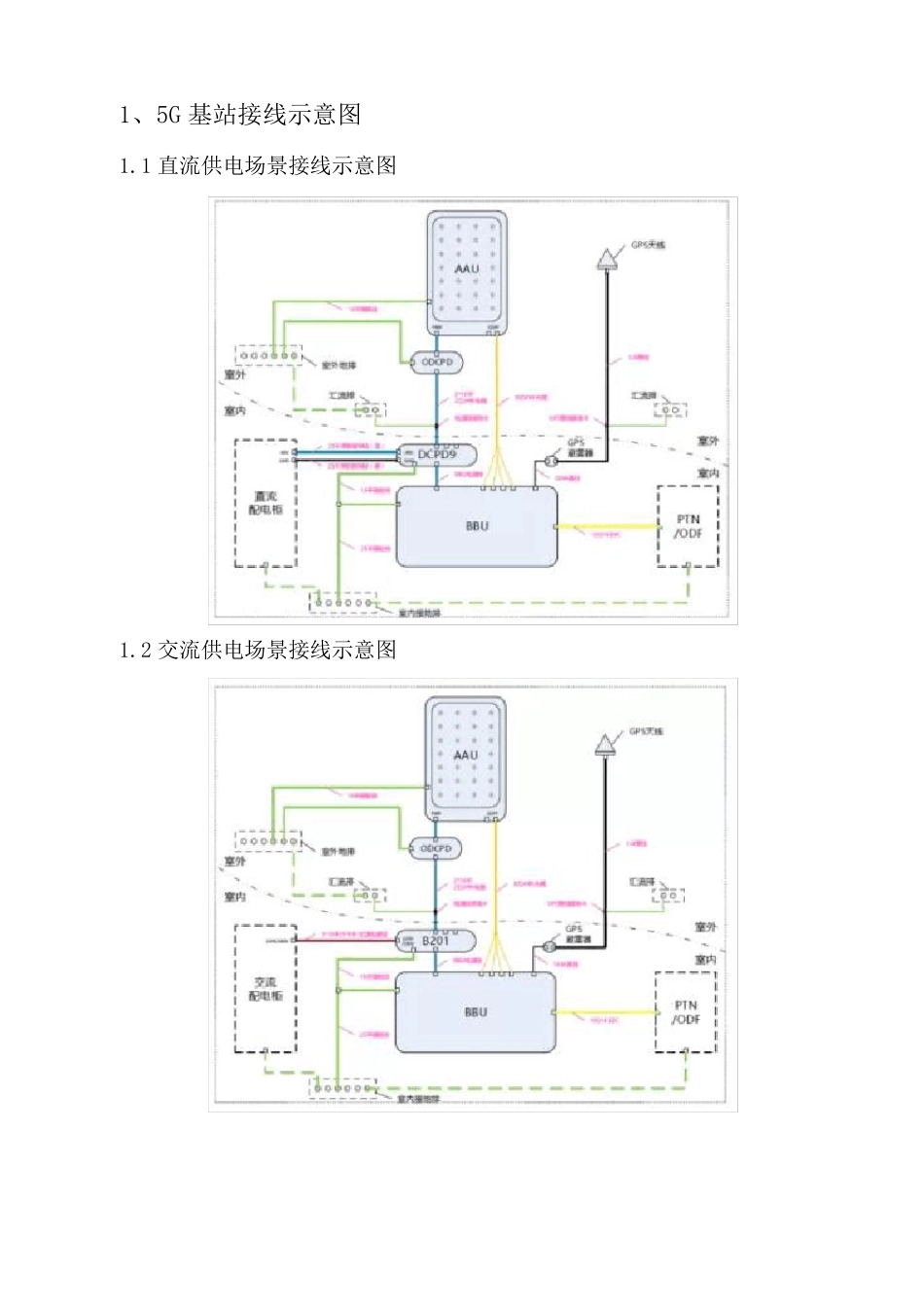

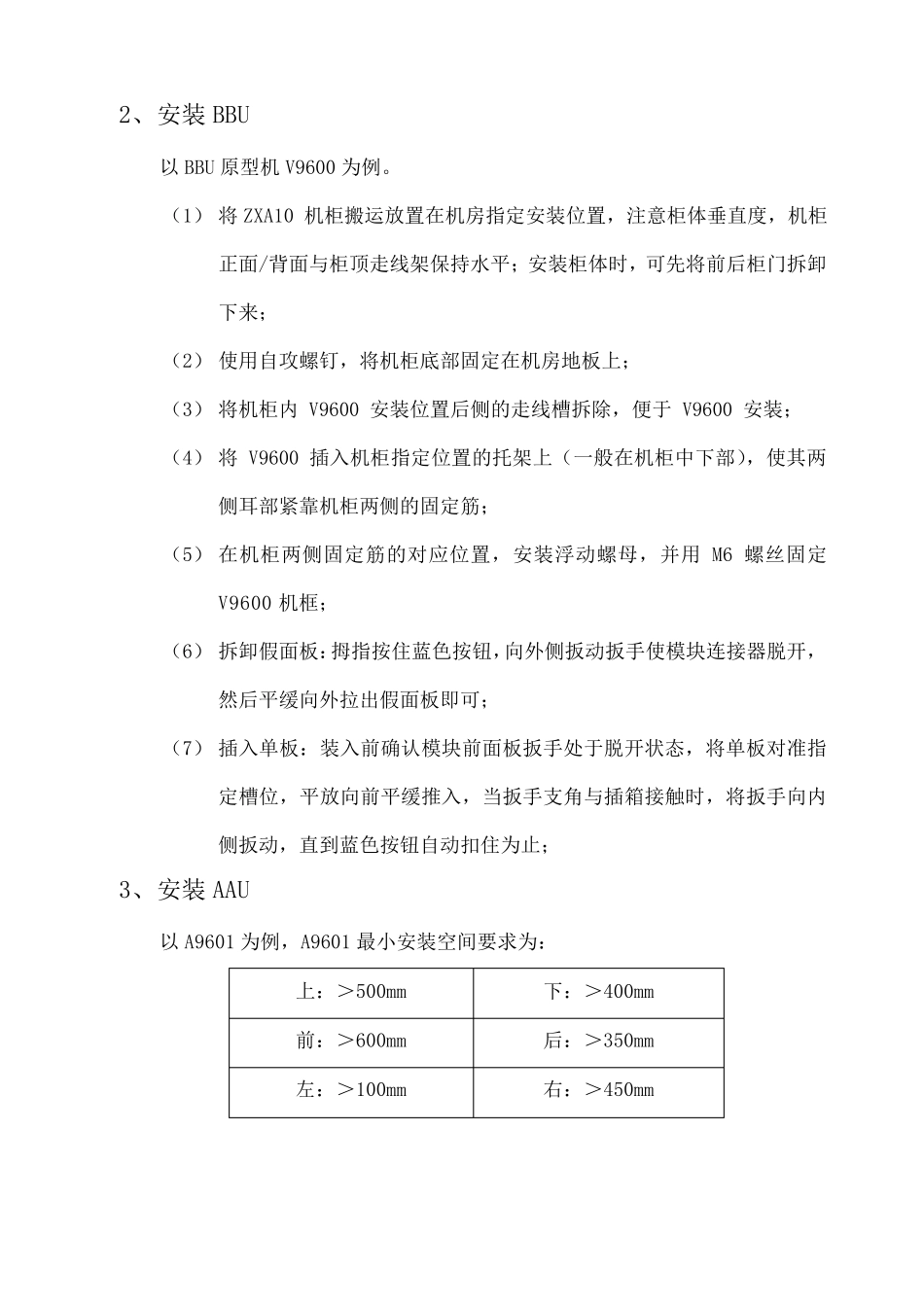

5G 基站 安 装 施 工 方 案 1、5G 基站接线示意图 1.1 直流供电场景接线示意图 1.2 交流供电场景接线示意图 2、安装 BBU 以 BBU 原型机 V9600 为例。 （1） 将 ZXA10 机柜搬运放置在机房指定安装位置，注意柜体垂直度，机柜正面/背面与柜顶走线架保持水平；安装柜体时，可先将前后柜门拆卸下来； （2） 使用自攻螺钉，将机柜底部固定在机房地板上； （3） 将机柜内 V9600 安装位置后侧的走线槽拆除，便于 V9600 安装； （4） 将 V9600 插入机柜指定位置的托架上（一般在机柜中下部），使其两侧耳部紧靠机柜两侧的固定筋； （5） 在机柜两侧固定筋的对应位置，安装浮动螺母，并用 M6 螺丝固定 V9600 机框； （6） 拆卸假面板：拇指按住蓝色按钮，向外侧扳动扳手使模块连接器脱开，然后平缓向外拉出假面板即可； （7） 插入单板：装入前确认模块前面板扳手处于脱开状态，将单板对准指定槽位，平放向前平缓推入，当扳手支角与插箱接触时，将扳手向内侧扳动，直到蓝色按钮自动扣住为止； 3、安装 AAU 以 A9601 为例，A9601 最小安装空间要求为： 上：＞500mm 下：＞400mm 前：＞600mm 后：＞350mm 左：＞100mm 右：＞450mm （1） 拆分安装支架 （2） 用力矩扳手检查安装支架（上）和安装支架（下）是否紧固到位，保证螺栓、弹簧垫圈、平垫圈无遗漏，紧固力矩 40N·m； （3） 使用 M10×25 螺栓组合件将安装支架的设备紧固件和安装支架（下）固定到整机上，力矩 40 N·m； （4） 将安装支架（上）的角度调节件安装至设备紧固件上。 （5） 根据需求调整下倾角度，并紧固角度调整螺钉； （6） 吊装整机上抱杆，通过牵引绳牵引设备紧靠安装位置； （7） 将长螺栓以及平垫、弹垫穿过上、下安装支架，将整机固定在抱杆上； 4、安装 GPS 4.1 安装 GPS 天线 （1） 根据设计文件确定 GPS 安装位置； （2） 注意不要受移动通信天线正面主瓣近距离辐射，不要位于微波天线的微波信号下方，高压电缆下方以及电视发射塔的强辐射下。屋顶上装 GPS 蘑菇头时，安装位置应高于屋面 30cm。从防雷的角度考虑，安装位置应尽量选择楼顶的中央，尽量不要安装在楼顶四周的矮墙上，一定不要安装在楼顶的角上，楼顶的角最易遭到雷击。 （3） 当站型为铁塔站时，应将天线安装在机房屋顶上，若屋顶上没有合理安装位置而要将 GPS 天线在铁塔上时，应选择将 GPS 天线安装在塔南面...
