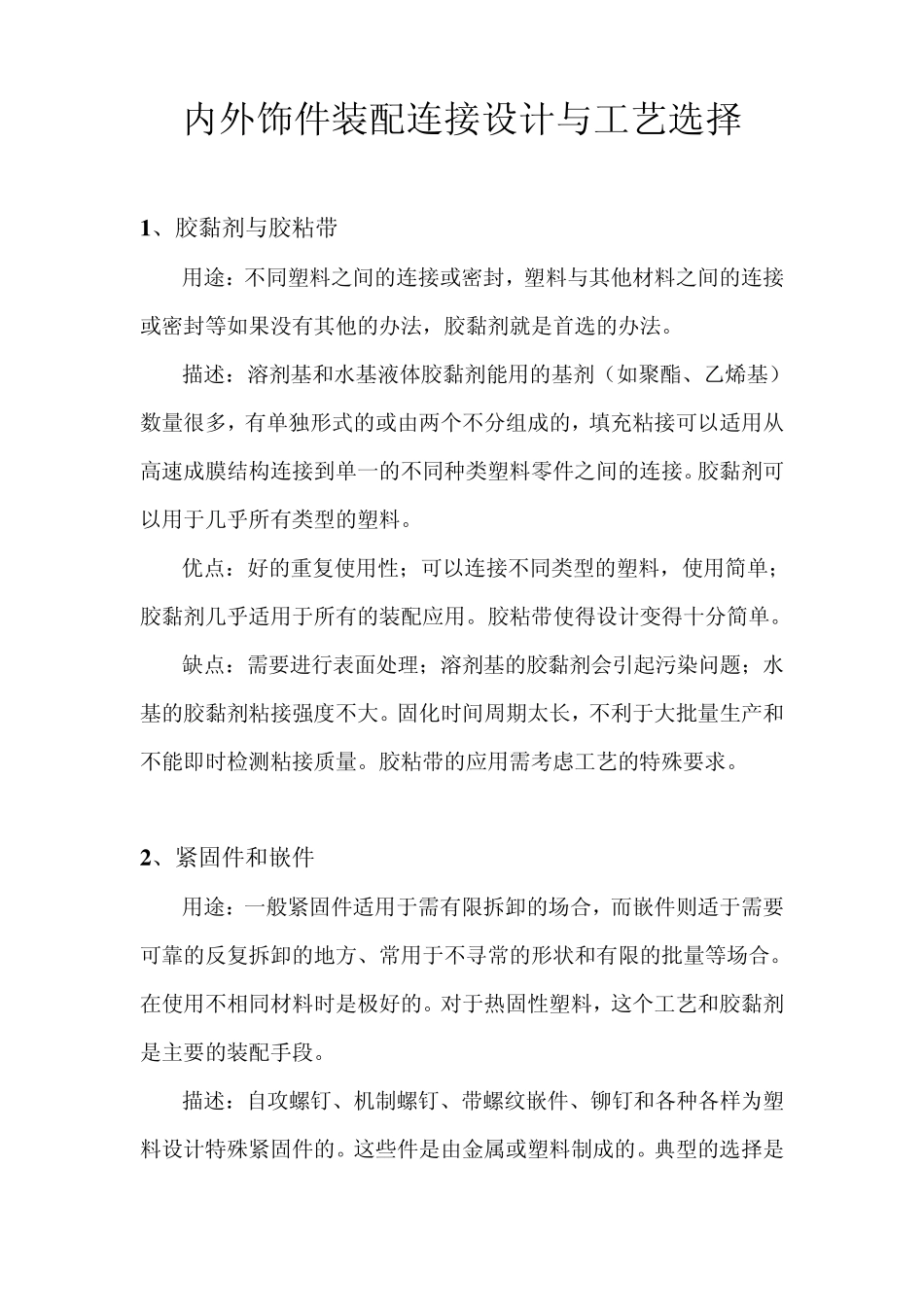

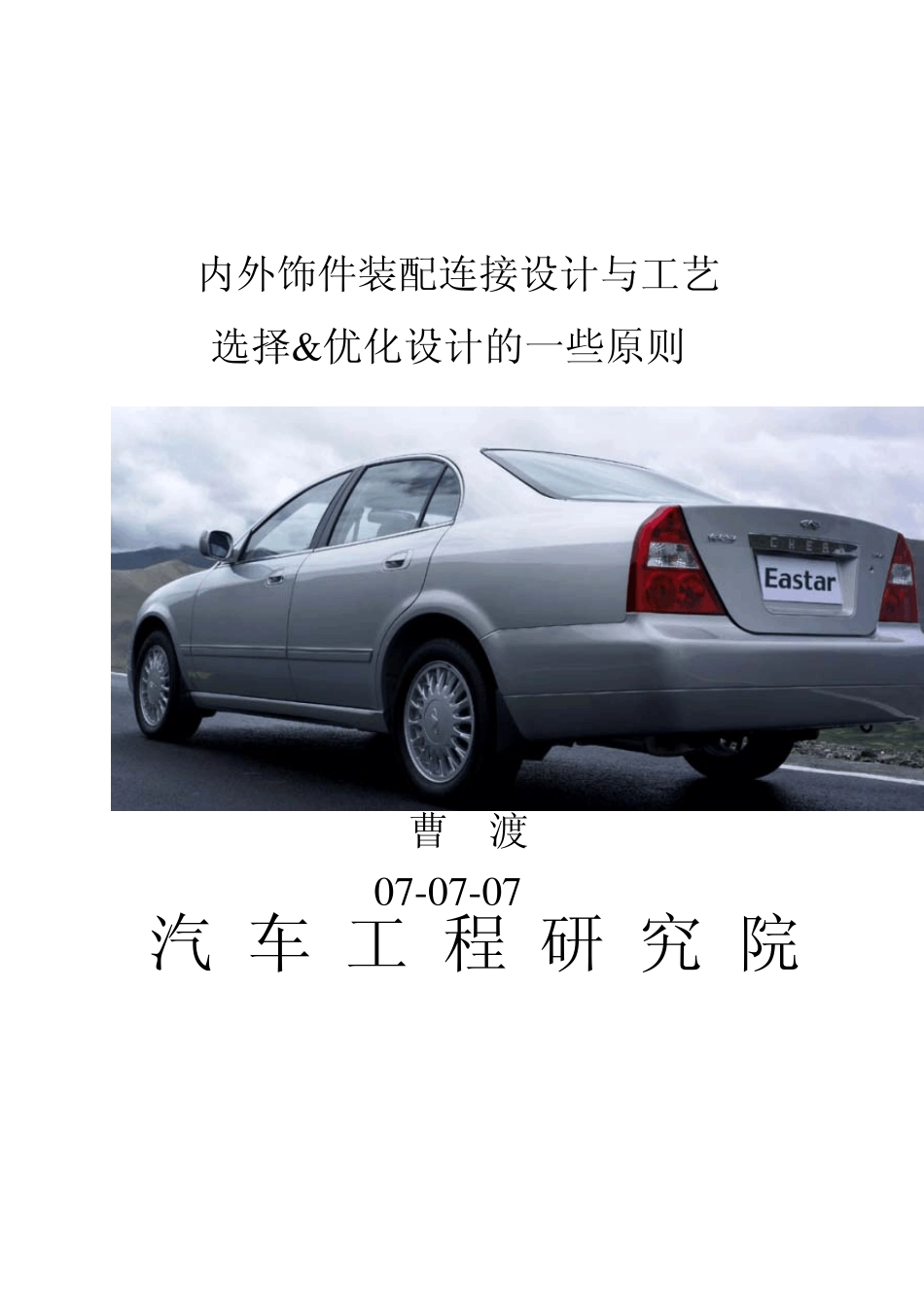

内外饰件装配连接设计与工艺 选择&优化设计的一些原则 曹 渡 0 7 -0 7 -0 7 汽 车 工 程 研 究 院 内外饰件装配连接设计与工艺选择 1 、胶黏剂与胶粘带 用途:不同塑料之间的连接或密封,塑料与其他材料之间的连接或密封等如果没有其他的办法,胶黏剂就是首选的办法。 描述:溶剂基和水基液体胶黏剂能用的基剂(如聚酯、乙烯基)数量很多,有单独形式的或由两个不分组成的,填充粘接可以适用从高速成膜结构连接到单一的不同种类塑料零件之间的连接。胶黏剂可以用于几乎所有类型的塑料。 优点:好的重复使用性;可以连接不同类型的塑料,使用简单;胶黏剂几乎适用于所有的装配应用。胶粘带使得设计变得十分简单。 缺点:需要进行表面处理;溶剂基的胶黏剂会引起污染问题;水基的胶黏剂粘接强度不大。固化时间周期太长,不利于大批量生产和不能即时检测粘接质量。胶粘带的应用需考虑工艺的特殊要求。 2 、紧固件和嵌件 用途:一般紧固件适用于需有限拆卸的场合,而嵌件则适于需要可靠的反复拆卸的地方、常用于不寻常的形状和有限的批量等场合。在使用不相同材料时是极好的。对于热固性塑料,这个工艺和胶黏剂是主要的装配手段。 描述:自攻螺钉、机制螺钉、带螺纹嵌件、铆钉和各种各样为塑料设计特殊紧固件的。这些件是由金属或塑料制成的。典型的选择是依靠最终产品需要的强度因素和外观因素。通常用来连接不同类型的塑料或塑料与非塑料。 优点:适用于许多材料;较低的介质花费;可以用在有反复拆卸要求的零件上。 缺点:由于紧固件和嵌件在应用时容易产生应力集中,造成零件破坏。因此,设计时要尤其小心,必须遵循设计原则来进行。 自攻螺钉装配的设计原则: A、自攻螺钉的类型: 自攻螺钉分成挤压型和刮削型。 (1)挤压类自攻螺钉 它以刚制螺纹对塑料孔的挤压,挤塑出阴螺纹与旋进的自攻螺钉啮合。塑料螺牙对螺钉的旋退有很大的阻抗力矩,但也有较大的残余应力。挤压类自攻螺钉主要用于弹性模量较低的塑料联结件,也有用于结构泡沫塑料件。自攻螺钉用螺纹查GB/T5280。 (2)刮削类自攻螺钉 它具有“丝维”或称螺丝攻的功能。在此种螺钉的最初几牙开有纵向切削槽。在攻旋刮削时会产生塑料切屑。对于盲孔要提供足够的容屑深度。刮削类自攻螺钉用于高模量的热塑性塑料和热固性塑料,也适用于玻璃纤维增强塑料。因有刮削塑料螺牙过程,紧固后的塑料螺牙及附近的残余应力较小。为保证连接强度。要有足够的啮合...
