5钢结构二氧化碳气体保护焊焊接施工工艺标准

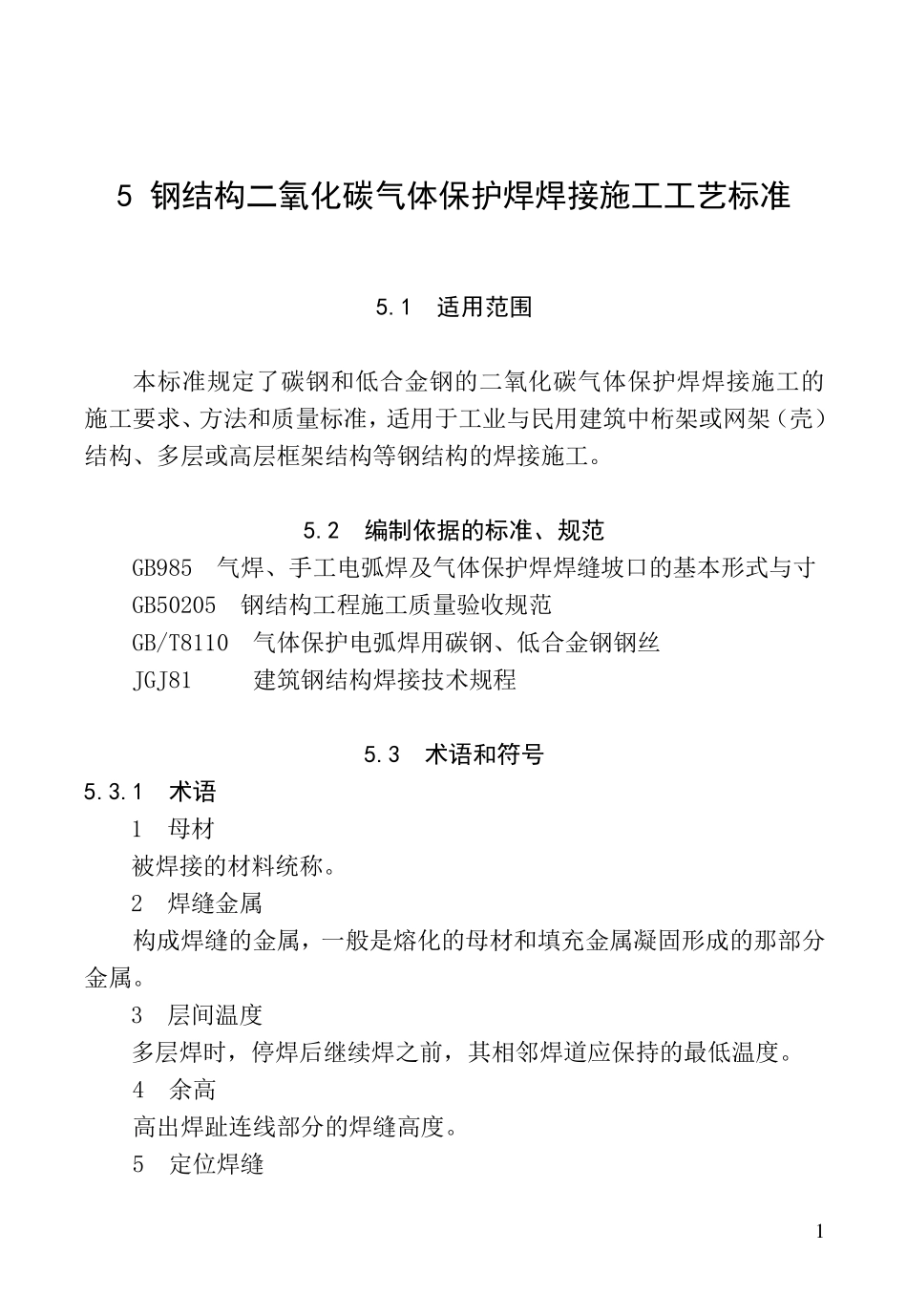

1 5 钢结构二氧化碳气体保护焊焊接施工工艺标准 5.1 适用范围 本标准规定了碳钢和低合金钢的二氧化碳气体保护焊焊接施工的施工要求、方法和质量标准，适用于工业与民用建筑中桁架或网架（壳）结构、多层或高层框架结构等钢结构的焊接施工。 5.2 编制依据的标准、规范 GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与寸 GB50205 钢结构工程施工质量验收规范 GB/T8110 气体保护电弧焊用碳钢、低合金钢钢丝 JGJ81 建筑钢结构焊接技术规程 5.3 术语和符号 5.3.1 术语 1 母材 被焊接的材料统称。 2 焊缝金属 构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。 3 层间温度 多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。 4 余高 高出焊趾连线部分的焊缝高度。 5 定位焊缝 2 焊前为装配和固定焊接接头的位置而施焊的短焊缝。 6 船形焊 T 形、十字形和角接接头处于平焊位置进行的焊接。 5.3.2 符号 1 t—板厚 2 B—焊缝宽度 3 hf—焊脚尺寸 5.4 施工准备 5.4.1 技术准备 1 构件制作前，施工单位应按设计图纸及相关规范的要求进行焊接工艺评定试验。 2 根据工艺评定试验的结果和钢结构技术规范规程、设计技术文件的有关要求编制焊接作业指导书，进行施工技术交底。 5.4.2 材料准备 1 钢材及焊接材料的选用应符合设计技术的要求，并具有质量合格证明书或检验报告，其成分、性能等应符合国家现行标准规定。如无质量合格证明书或对其质量有怀疑时，须经理化性能检验合格后方可使用。 2 钢材复验应符合有关工程质量验收标准的规定。大型、重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。 3 焊丝应符合 GB/T8110《气体保护电弧焊用碳钢、低合金钢丝》、GB/T14957《熔化焊用钢丝》及 GB/T10045《碳钢药芯焊丝》、GB/T17493《低合金钢药芯焊丝》的规定。 4 焊丝的存放场所应干燥、通风，无油污、锈 蚀 等，镀 铜 层 完 好 无损 ，使用前按规定进行烘 干。 5 所用的二 氧 化碳气体应符合 HG/T2537《焊接用二 氧 化碳》的规定，大型、重型及特殊钢结构工程中 主要构件的重要焊接点 采用的二 氧 化碳气体质量应符合该 标准中 优 等品 的要求，即 其二 氧 化碳含 量（ V/V） 不得 低于99.9%，水 蒸 气含 量（ m/m） 不 得 高 于0.005%，并不 得 验出 液 态水 。 3 5.4.3 施工机具准备...
