600m2演播厅声学装修工程施工方案VIP专享

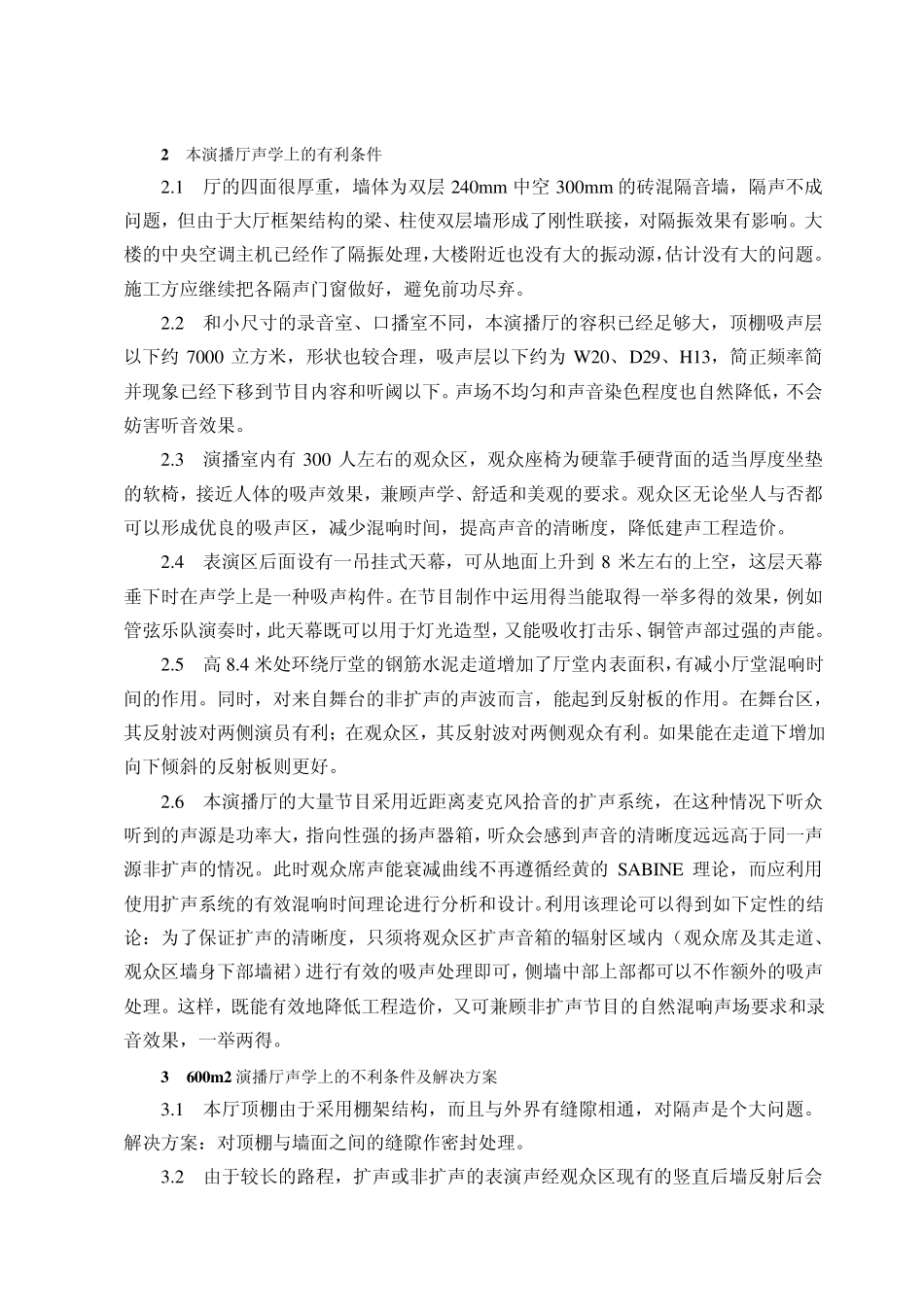

三、600m2演播厅声学装修工程概况 1 工程名称：XX 教育电视台600m 2 演播厅及附属技术用房声学装饰工程 2 工程地点：XXX 市雨花亭新建西路13 号 3 承包范围：湖南教育电视台演播大厅600m 2 演播厅及附属技术用房声学装饰工程 四、600m2演播厅声学装修方案 1 基本情况 1.1 湖南教育电视台演播厅土建完成后的室内空间尺寸为高19.45 米，宽20.2 米，深29.2 米。 1.2 演播厅为框架结构，墙体为双层240m m 厚中空300m m 砖混结构隔音墙。 1.3 演播厅顶部屋顶为网架结构，屋面为双面彩板夹10cm 离心玻璃屋面瓦，未作隔声处理。 1.4 演播厅内北墙开有2 张供观众出入的1.5m 、2.4m 双开门，西墙有2 张供演员出入的1.5、2.4 米双开门，4 张门都有声闸。南墙有1 张1.5、2.1m 双开门用于搬运道具及摄像机电缆安装时进出。 1.5 演播厅内北墙离地面5m 处为控制室的观察窗，观察窗尺寸：3、1.6m 。 1.6 室内15.5-19.4 米高处为空调层，空调层安装空调管道，并设有宽频消音器。空调主机及风柜、水泵、闸门安装于同楼办公楼屋面，主机、管道等已作隔震处理（此项由空调设备安装部门承担）。 1.7 13.5-15.5 米高处为灯光设备层。在灯光设备层底部（13.4 米位置）已制作一吸音层。吸音层做法：上下为4m m 钢板网，中填 80m m 厚离心玻璃丝棉外包玻璃丝布，离心玻璃丝棉容重 28kg/m 3。 1.8 8.4 米处为一宽度为1000cm 厚10cm 的钢筋水泥走道。 1.9 地面为水磨石。 1.10 观众区域约 312 张软质座位。 1.11 录音控制室室内空间尺寸为：高4200m m ，宽4800m m ，长 6600m m 。 1.12 声闸共 3 个。具体尺寸见演播厅平面图及剖面图。 2 本演播厅声学上的有利条件 2.1 厅的四面很厚重，墙体为双层240mm中空300mm的砖混隔音墙，隔声不成问题，但由于大厅框架结构的梁、柱使双层墙形成了刚性联接，对隔振效果有影响。大楼的中央空调主机已经作了隔振处理，大楼附近也没有大的振动源，估计没有大的问题。施工方应继续把各隔声门窗做好，避免前功尽弃。 2.2 和小尺寸的录音室、口播室不同，本演播厅的容积已经足够大，顶棚吸声层以下约 7000 立方米，形状也较合理，吸声层以下约为W20、D29、H13，简正频率简并现象已经下移到节目内容和听阈以下。声场不均匀和声音染色程度也自然降低，不会妨害听音效果。 2.3 演播室内有300 人左右的观众区，观众座椅为硬靠手硬背面的适当厚度坐...
