60课时学完高中物理讲义1117

60课时学完高中物理讲义1117_第1页
1/65

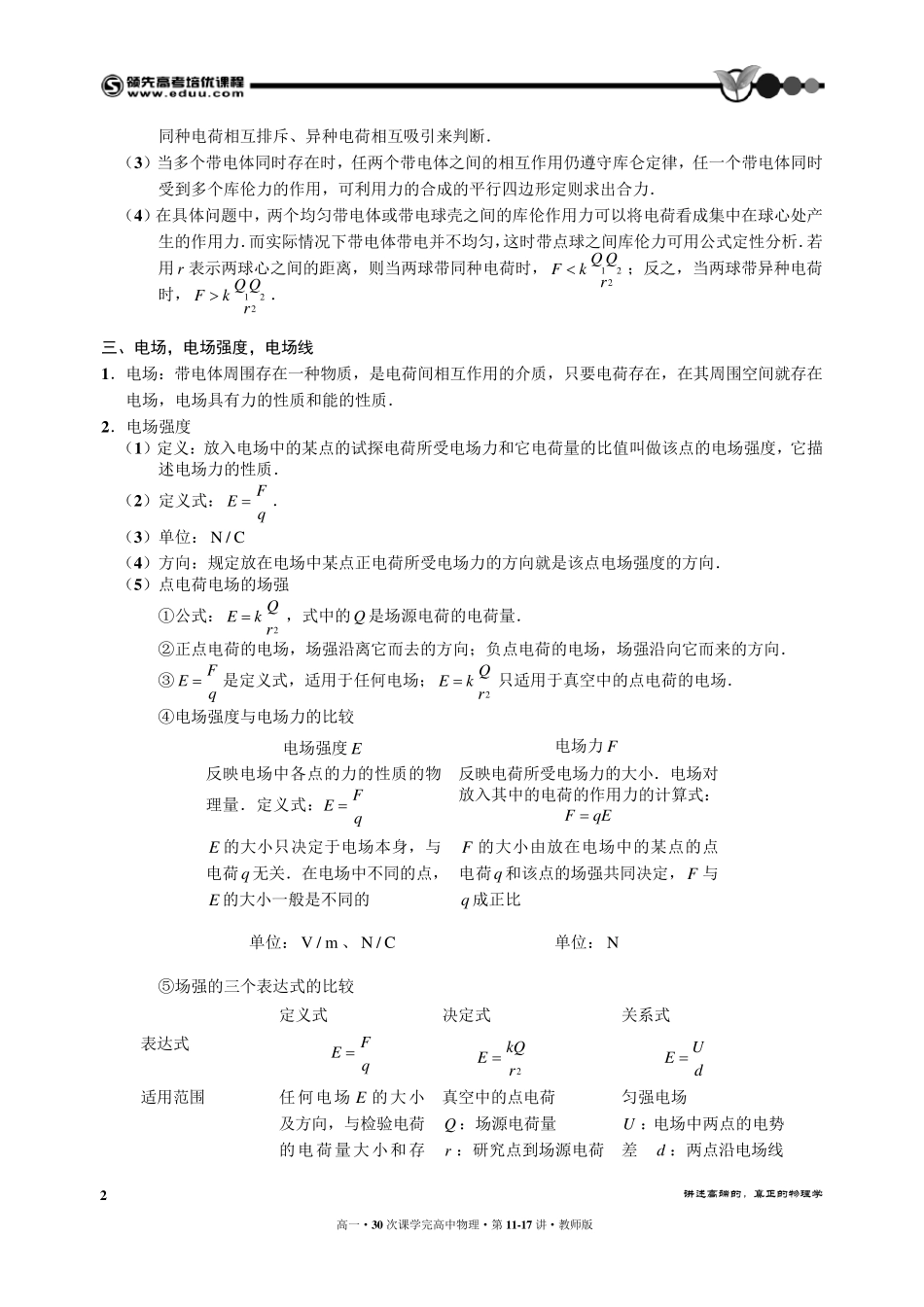

60课时学完高中物理讲义1117_第2页
2/65
60课时学完高中物理讲义1117_第3页
3/65
讲 述 高 端 的 , 真 正 的 物 理 学 1 高一·3 0 次课学完高中物理·第 11-17 讲·教师版 一、电荷、电荷守恒定律 1 .电荷 自然界存在两种电荷:正电荷、负电荷 2 .元电荷:191.6 10Ce,任何带电体的电荷量都为元电荷的整数倍. 3 .电荷守恒定律 (1 )物体有三种起电方式,分别是①摩擦起电;②接触起电;③感应起电. (2 )电荷守恒定律 ①内容:电荷既不能被创造,也不能被消灭,它只能从一个物体转移到另一个物体,或从物体的一部分转移到另一部分,在转移的过程中,电荷总量不变. ②意义:电荷守恒定律是自然界的普遍定律,既适用于宏观系统,也适用于微观系统. 4 .点电荷 (1 )点电荷是一种理想化的模型.若带电体之间的距离比它们自身的尺寸大得多,以致带电体的大小和形状对它们相互作用力的影响可以忽略不计,这样的带电体可以看成点电荷. (2 )点电荷只具有相对意义,能看做点电荷的物体不一定很小,另外,对点电荷的带电量不作限制. 5 .正确区分几种电荷的概念 (1 )正电荷:用丝绸摩擦过的玻璃棒所带的电荷是正电荷. (2 )负电荷:用毛皮 摩擦过的硬 橡 胶 棒所带的电荷是负电荷. (3 )元电荷:电荷量为191.6 10C的电荷叫 做元电荷.质 子 和电子 均 带元电荷电量,但 其 内部的夸克 带电量可以比元电荷小. (4 )场 源 电荷:电场 是由 电荷产 生 的,我 们把 产 生 电场 的电荷叫 做场 源 电荷. (5 )试 探 电荷(检 验 电荷):研 究 电场 的一个基 本 方法 之一就 是放 入 一个带电量很小的点电荷,考查 其 受 力情 况 和能量情 况 ,这样的电荷叫 做试 探 电荷或检 验 电荷. 二、库伦定律 1 .内容:在真 空 中的两个点电荷之间的作用力跟 它们两电荷量的乘 积 成正比,跟 它们间的距离的平 方成反 比,作用力的方向 在它们的连 线 上 . 2 .公 式:122Q QFkr, F 叫 库 伦 力或静 电力,也叫 电场 力. F 可以是引 力,也可以是斥 力,k 是静 电力恒量,其 数值 与 单 位 的选 取 有关 ,公 式中各 量都取 国 际 单 位 制单 位 时 ,9229 10 N m / Ck . 3 .适用条 件 :①真 空 ;②点电荷. 4 .理解 和应用库 伦 定律时 应注 意的问 题 : (1 )库 伦 力具有力的一切 性 质 ,相互作...
