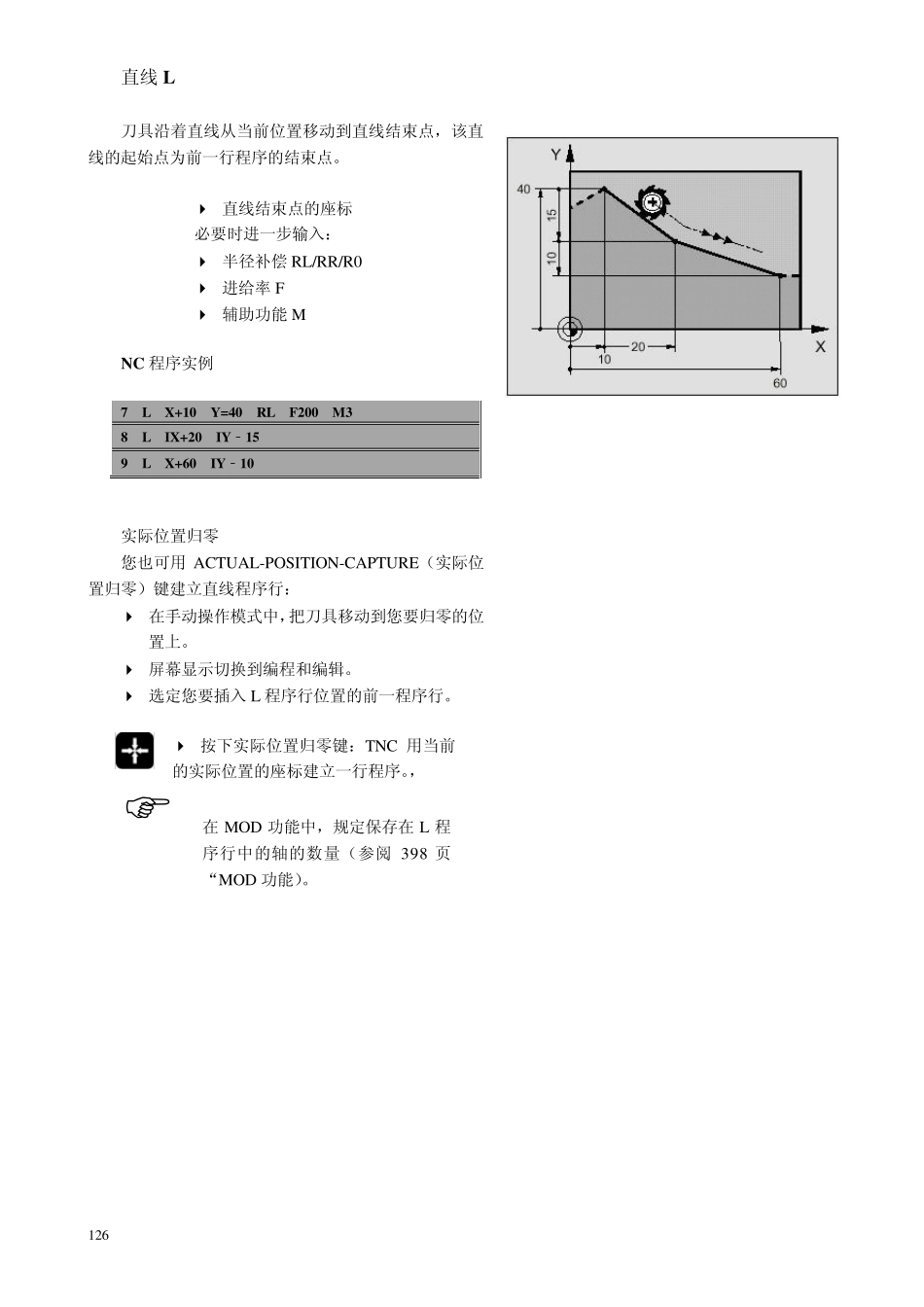

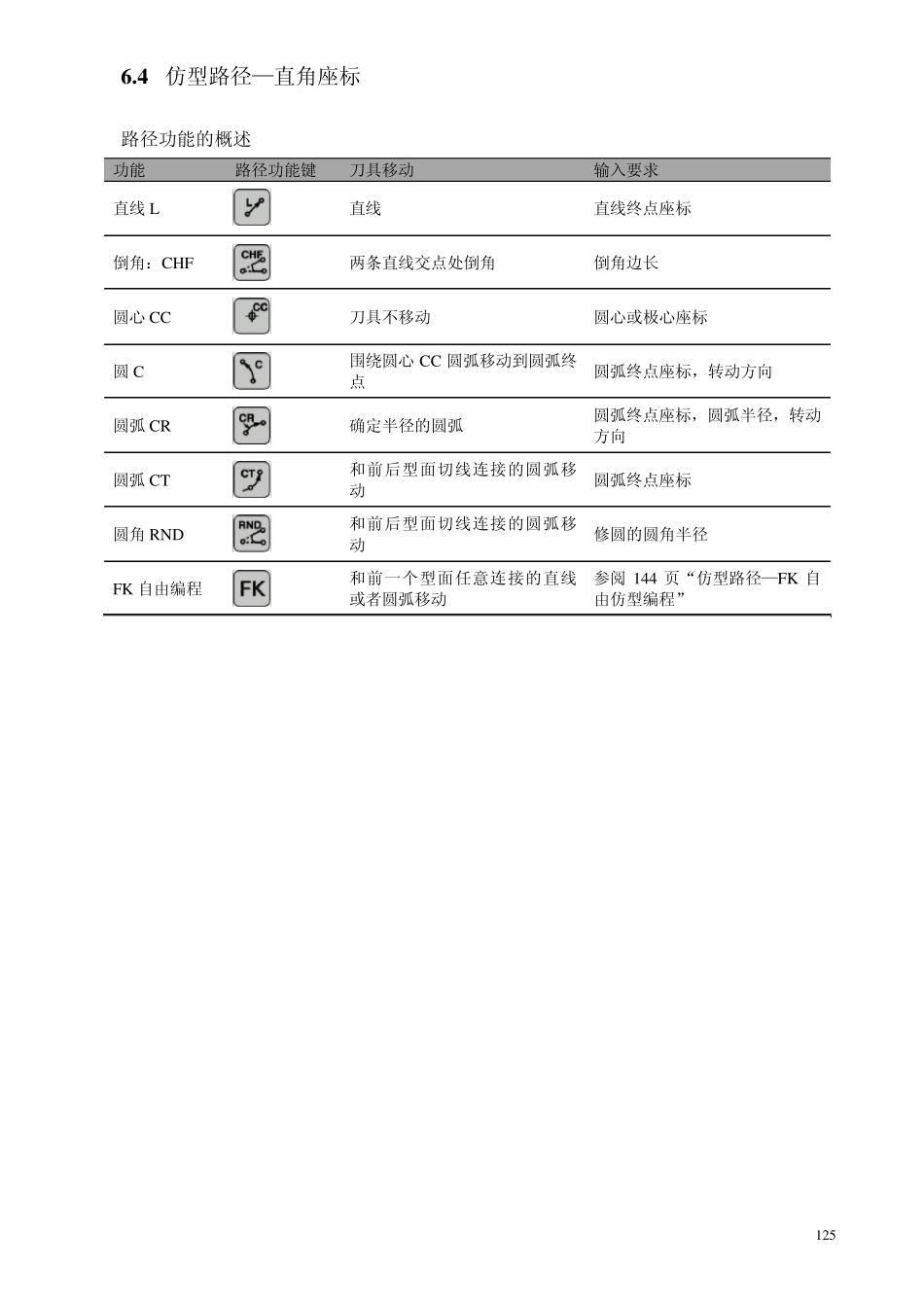

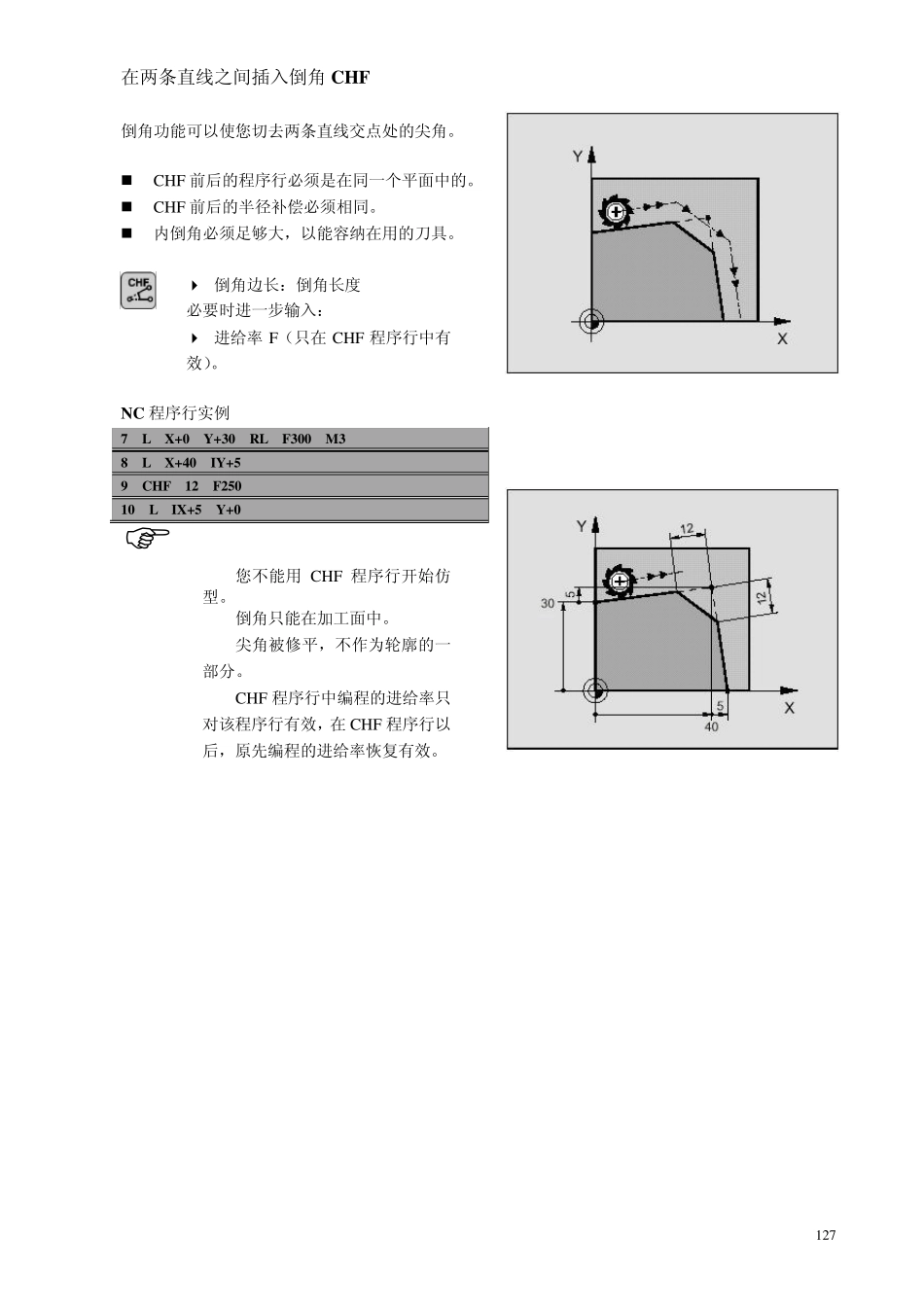

125 6 .4 仿型路径—直角座标 路径功能的概述 功能 路径功能键 刀具移动 输入要求 直线 L 直线 直线终点座标 倒角：CHF 两条直线交点处倒角 倒角边长 圆心 CC 刀具不移动 圆心或极心座标 圆 C 围绕圆心 CC 圆弧移动到圆弧终点 圆弧终点座标，转动方向 圆弧 CR 确定半径的圆弧 圆弧终点座标，圆弧半径，转动方向 圆弧 CT 和前后型面切线连接的圆弧移动 圆弧终点座标 圆角 RND 和前后型面切线连接的圆弧移动 修圆的圆角半径 FK 自由编程 和前一个型面任意连接的直线或者圆弧移动 参阅 144 页“仿型路径—FK 自由仿型编程” 126 直线L 刀具沿着直线从当前位置移动到直线结束点，该直线的起始点为前一行程序的结束点。 直线结束点的座标 必要时进一步输入： 半径补偿RL/RR/R0 进给率F 辅助功能M NC 程序实例 7 L X+10 Y=40 RL F200 M3 8 L IX+20 IY﹣15 9 L X+60 IY﹣10 实际位置归零 您也可用ACTUAL-POSITION-CAPTURE（实际位置归零）键建立直线程序行： 在手动操作模式中，把刀具移动到您要归零的位置上。 屏幕显示切换到编程和编辑。 选定您要插入L 程序行位置的前一程序行。 按下实际位置归零键：TNC 用当前的实际位置的座标建立一行程序。， 在MOD 功能中，规定保存在L 程序行中的轴的数量（参阅398 页“MOD 功能）。 127 在两条直线之间插入倒角CHF 倒角功能可以使您切去两条直线交点处的尖角。 CH F 前后的程序行必须是在同一个平面中的。 CH F 前后的半径补偿必须相同。 内倒角必须足够大，以能容纳在用的刀具。 倒角边长：倒角长度 必要时进一步输入： 进给率 F（只在CH F 程序行中有效）。 NC 程序行实例 7 L X+0 Y+30 RL F300 M3 8 L X+40 IY+5 9 CHF 12 F250 10 L IX+5 Y+0 您不能用 CH F 程序行开始仿型。 倒角只能在加工面中。 尖角被修平，不作为轮廓的一部分。 CH F 程序行中编程的进给率只对该程序行有效，在CH F 程序行以后，原先编程的进给率恢复有效。 128 圆角RND RND 功能用于修圆尖角。 刀具在和前后两个仿型点相切的圆弧上移动。 修圆圆弧必须足够大以容纳刀具。 修圆圆角半径：输入半径 必要时进一步输入： 进给率 F（只对 RND 程序行有效） NC 程序行实例 5 L X+10 Y+40 RL F300 M3 6 L...
