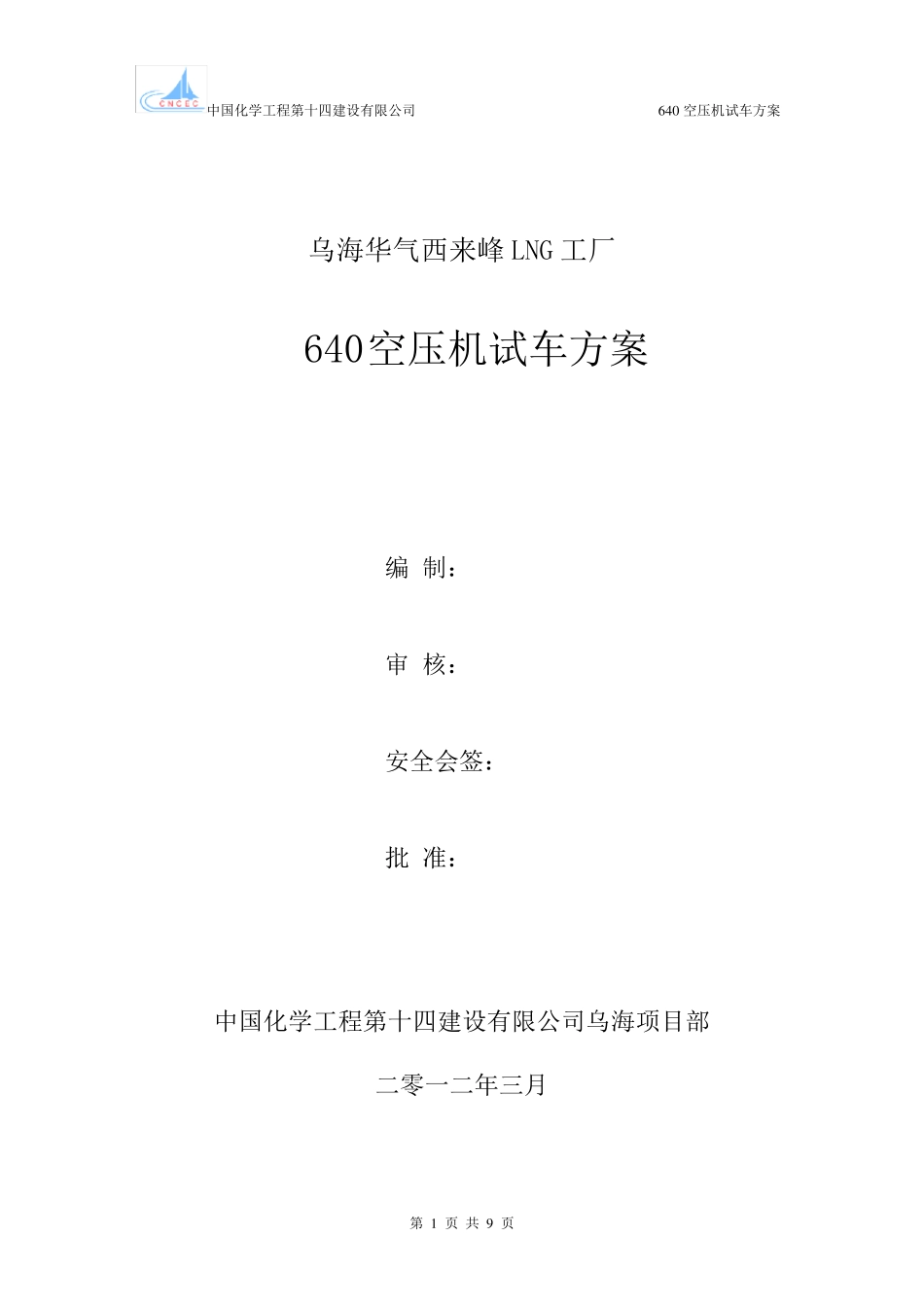

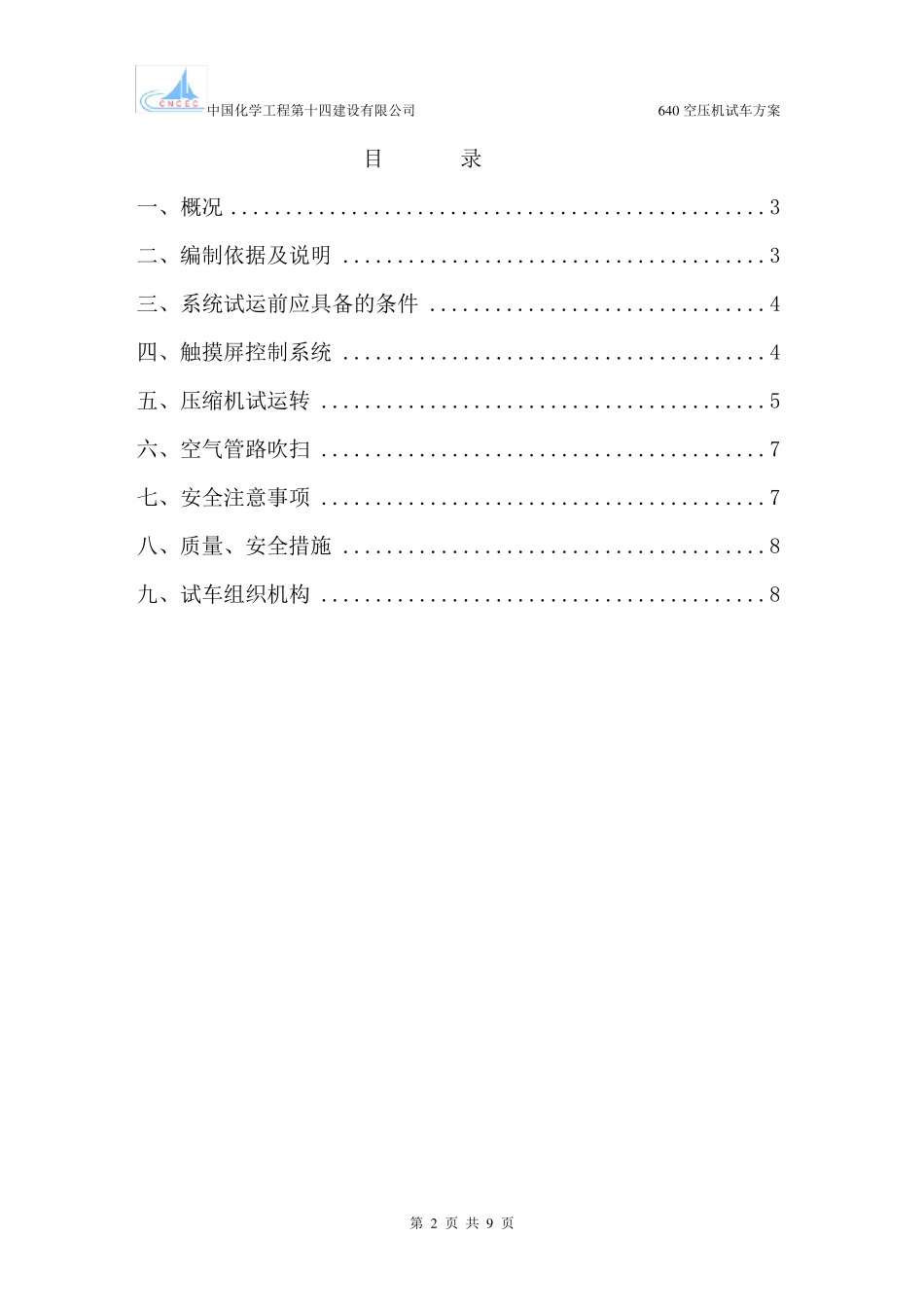

中国化学工程第十四建设有限公司 6 4 0 空压机试车方案 第 1 页 共 9 页 乌海华气西来峰LNG 工厂 640空压机试车方案 编 制： 审 核： 安全会签： 批 准： 中国化学工程第十四建设有限公司乌海项目部 二零一二年三月 中国化学工程第十四建设有限公司 6 4 0 空压机试车方案 第 2 页 共 9 页 目 录 一、概况 ................................................. 3 二、编制依据及说明 ....................................... 3 三、系统试运前应具备的条件 ............................... 4 四、触摸屏控制系统 ....................................... 4 五、压缩机试运转 ......................................... 5 六、空气管路吹扫 ......................................... 7 七、安全注意事项 ......................................... 7 八、质量、安全措施 ....................................... 8 九、试车组织机构 ......................................... 8 中国化学工程第十四建设有限公司 6 4 0 空压机试车方案 第 3 页 共 9 页 一、概况 1.本装置为辅助装置，负责提供全厂装置用仪表空气和公用氮气。 设计装置能力： 仪表空气：1000Nm3/h；规格为 0.7MPaG。 氮气：600Nm3/h；规格为 0.7MPaG。 2.装置组成 由螺杆式空压机4 台,3 开 1 备、精密过滤器（除油器）、微热再生干燥器 2 套。精密过滤器（除尘器）、制氮装置、空气贮气罐和氮气储气罐等设备组成。 仪表空气贮罐选用立式贮罐，贮罐容积100 m3。按正常仪表空气压力 0.7 MpaG，最低仪表空气压力 0.4 MpaG 计算，仪表空气压力保持时间 18min。 氮气贮罐选用立式贮罐，贮罐容积 100 m3。 4.机组主要技术参数： 设备位号 设备型号 介质 排气量 m3/min 额定排气压力 MPa 输入比功率Kw/(m3/min) 电机功率Kw C6401A SA250W-10K 空气 42.0 1.05 7.9 250 C6401B SA250W-10K 空气 42.0 1.05 7.9 250 C6401C SA250W-10K 空气 42.0 1.05 7.9 250 C6401D SA250W-10K 空气 42.0 1.05 7.9 250 二、编制依据 1.《压缩机、风机、泵类安装工程施工及验收规范》GB50275-98 2.《机械设备安装工程施工验收通用规范》GB50231-98 3.北京复盛机械有限公司使用说明书 中 国 化 学 工 程 第 十 四 建 设 有 限 公 司 640...
