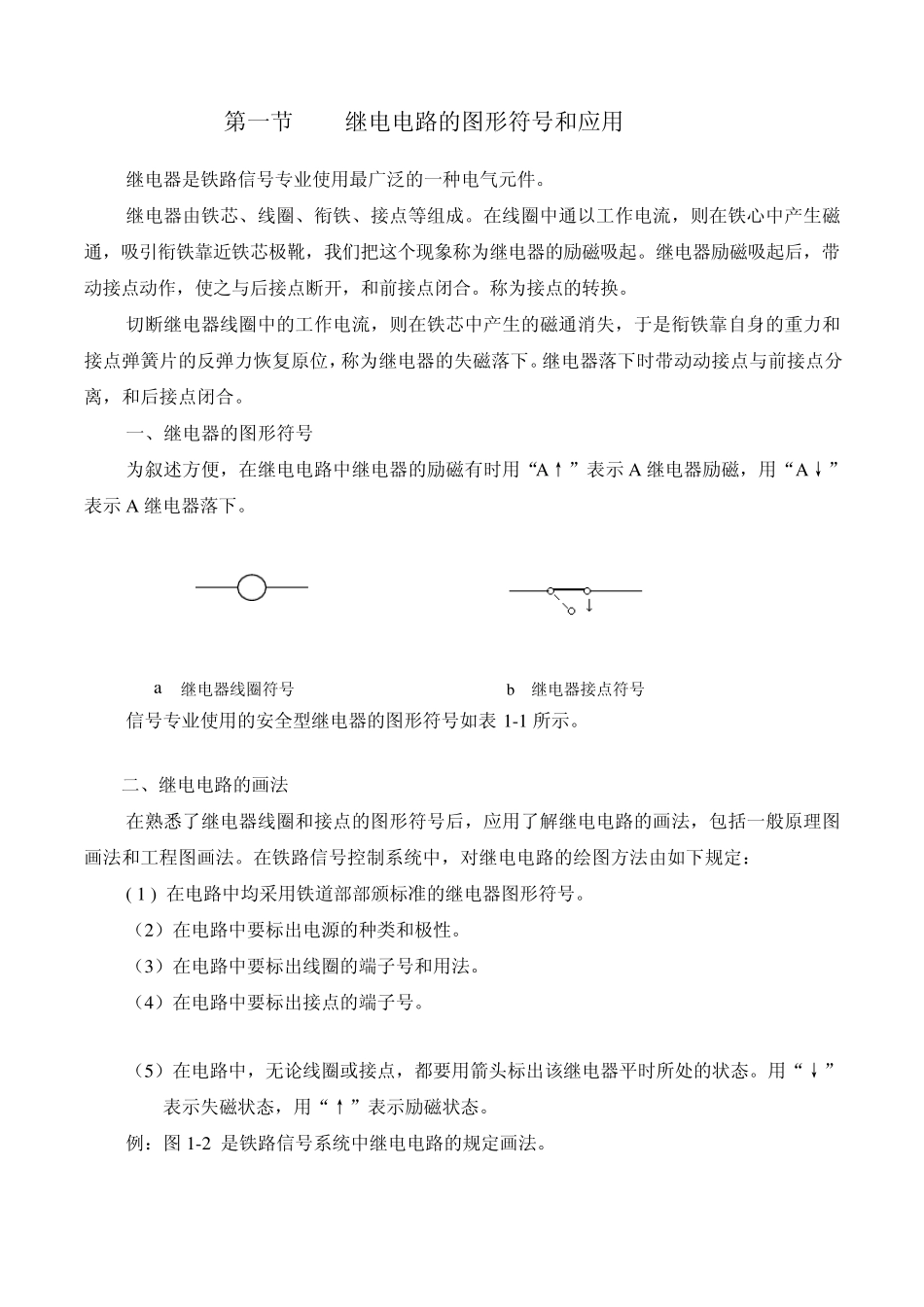

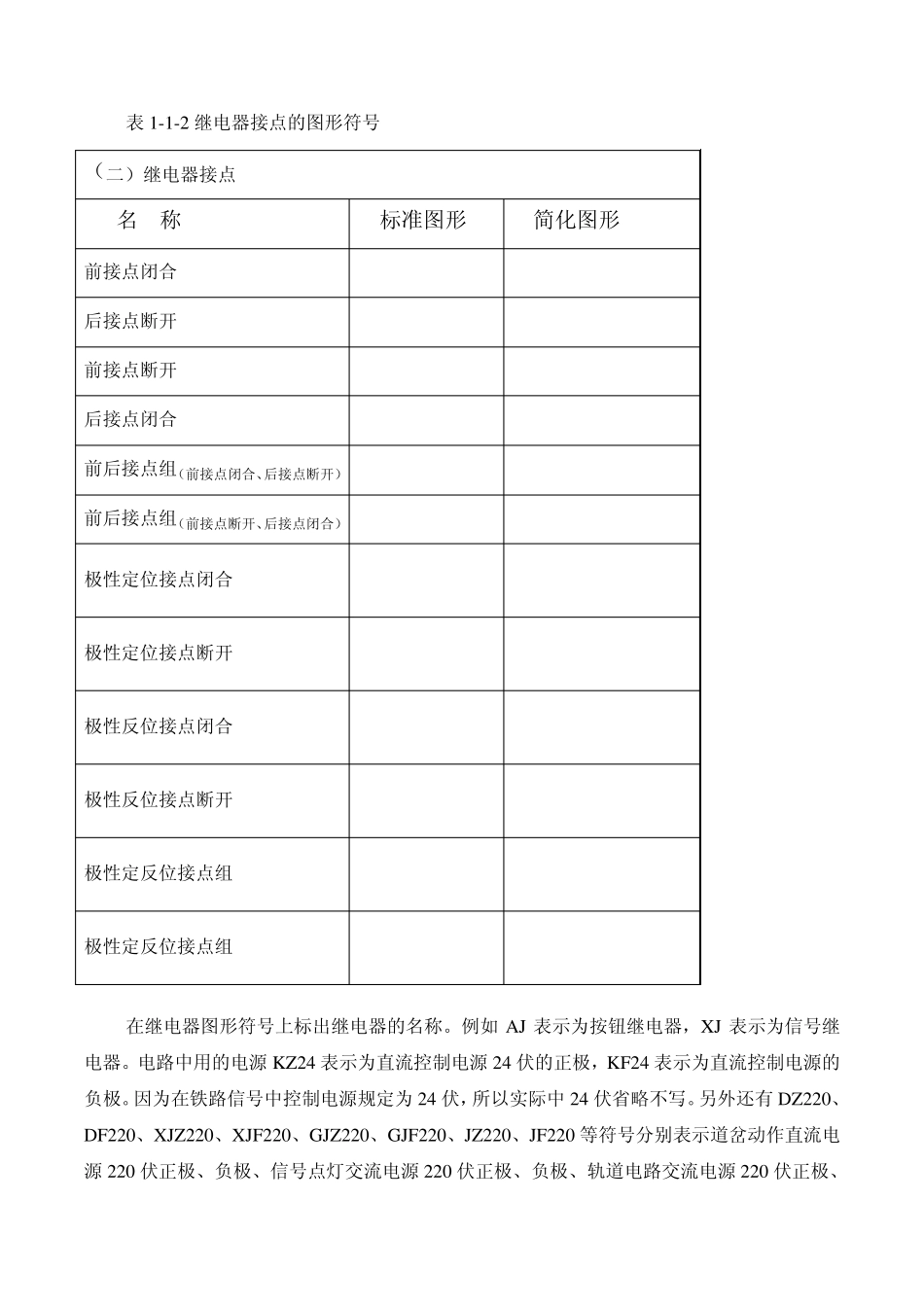

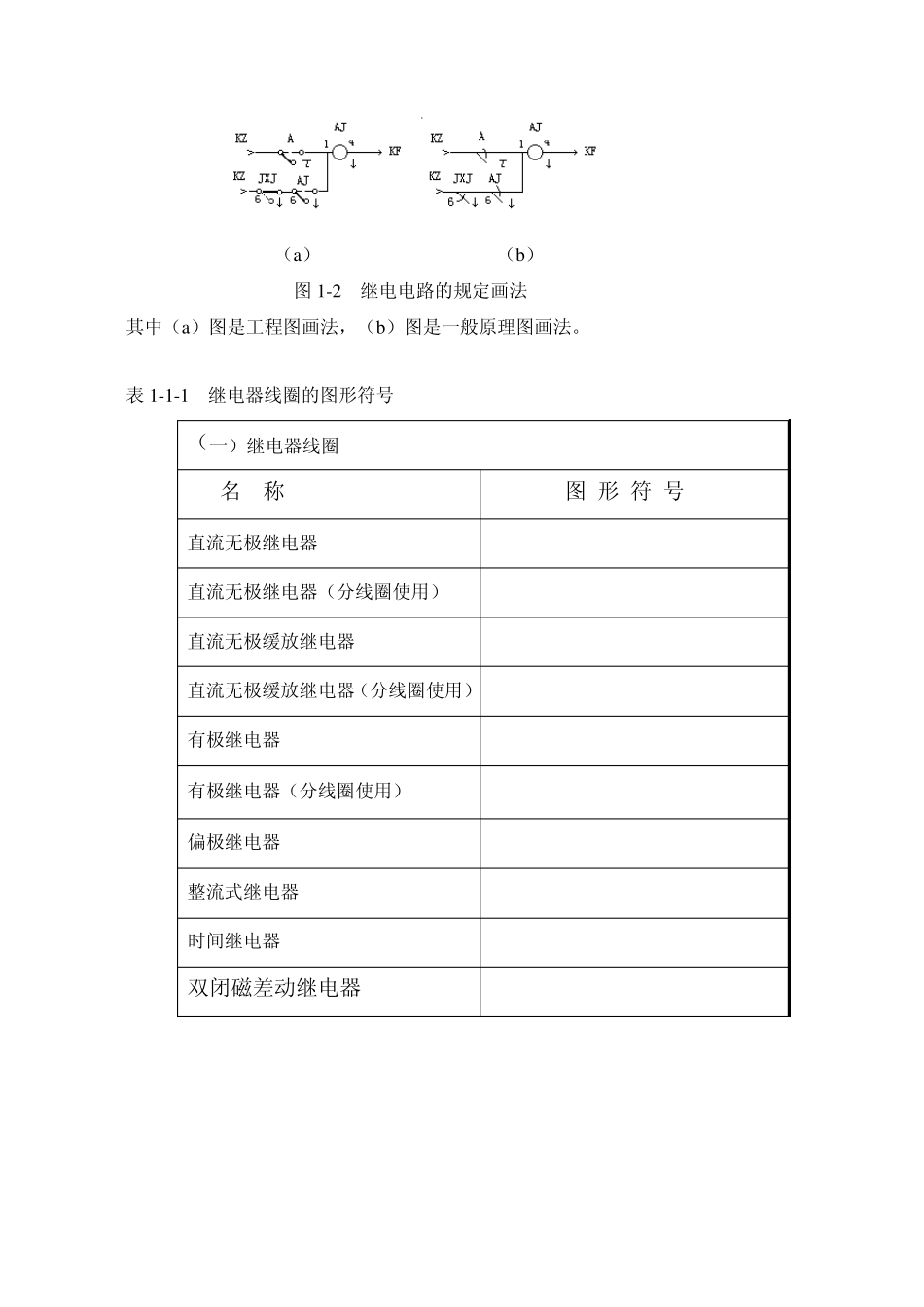

第一节 继电电路的图形符号和应用 继电器是铁路信号专业使用最广泛的一种电气元件。 继电器由铁芯、线圈、衔铁、接点等组成。在线圈中通以工作电流，则在铁心中产生磁通，吸引衔铁靠近铁芯极靴，我们把这个现象称为继电器的励磁吸起。继电器励磁吸起后，带动接点动作，使之与后接点断开，和前接点闭合。称为接点的转换。 切断继电器线圈中的工作电流，则在铁芯中产生的磁通消失，于是衔铁靠自身的重力和接点弹簧片的反弹力恢复原位，称为继电器的失磁落下。继电器落下时带动动接点与前接点分离，和后接点闭合。 一、继电器的图形符号 为叙述方便，在继电电路中继电器的励磁有时用“A↑”表示 A 继电器励磁，用“A↓”表示 A 继电器落下。 a 继电器线圈符号 b 继电器接点符号 信号专业使用的安全型继电器的图形符号如表 1-1 所示。 二、继电电路的画法 在熟悉了继电器线圈和接点的图形符号后，应用了解继电电路的画法，包括一般原理图画法和工程图画法。在铁路信号控制系统中，对继电电路的绘图方法由如下规定： ( 1 ) 在电路中均采用铁道部部颁标准的继电器图形符号。 （2）在电路中要标出电源的种类和极性。 （3）在电路中要标出线圈的端子号和用法。 （4）在电路中要标出接点的端子号。 （5）在电路中，无论线圈或接点，都要用箭头标出该继电器平时所处的状态。用“↓”表示失磁状态，用“↑”表示励磁状态。 例：图1-2 是铁路信号系统中继电电路的规定画法。 （a） （b） 图1-2 继电电路的规定画法 其中（a）图是工程图画法，（b）图是一般原理图画法。 表 1-1-1 继电器线圈的图形符号 （一）继电器线圈 名 称 图 形 符 号 直流无极继电器 直流无极继电器（分线圈使用） 直流无极缓放继电器 直流无极缓放继电器（分线圈使用） 有极继电器 有极继电器（分线圈使用） 偏极继电器 整流式继电器 时间继电器 双闭磁差动继电器 表1-1-2 继电器接点的图形符号 在继电器图形符号上标出继电器的名称。例如AJ 表示为按钮继电器，XJ 表示为信号继电器。电路中用的电源KZ24 表示为直流控制电源24 伏的正极，KF24 表示为直流控制电源的负极。因为在铁路信号中控制电源规定为24 伏，所以实际中24 伏省略不写。另外还有DZ220、DF220、XJZ220、XJF220、GJZ220、GJF220、JZ220、JF220 等符号分别表示道岔动作直流电源220 伏正极、负极、信号点灯交流电源220 伏正极、负极、轨道电路交流电源2...
