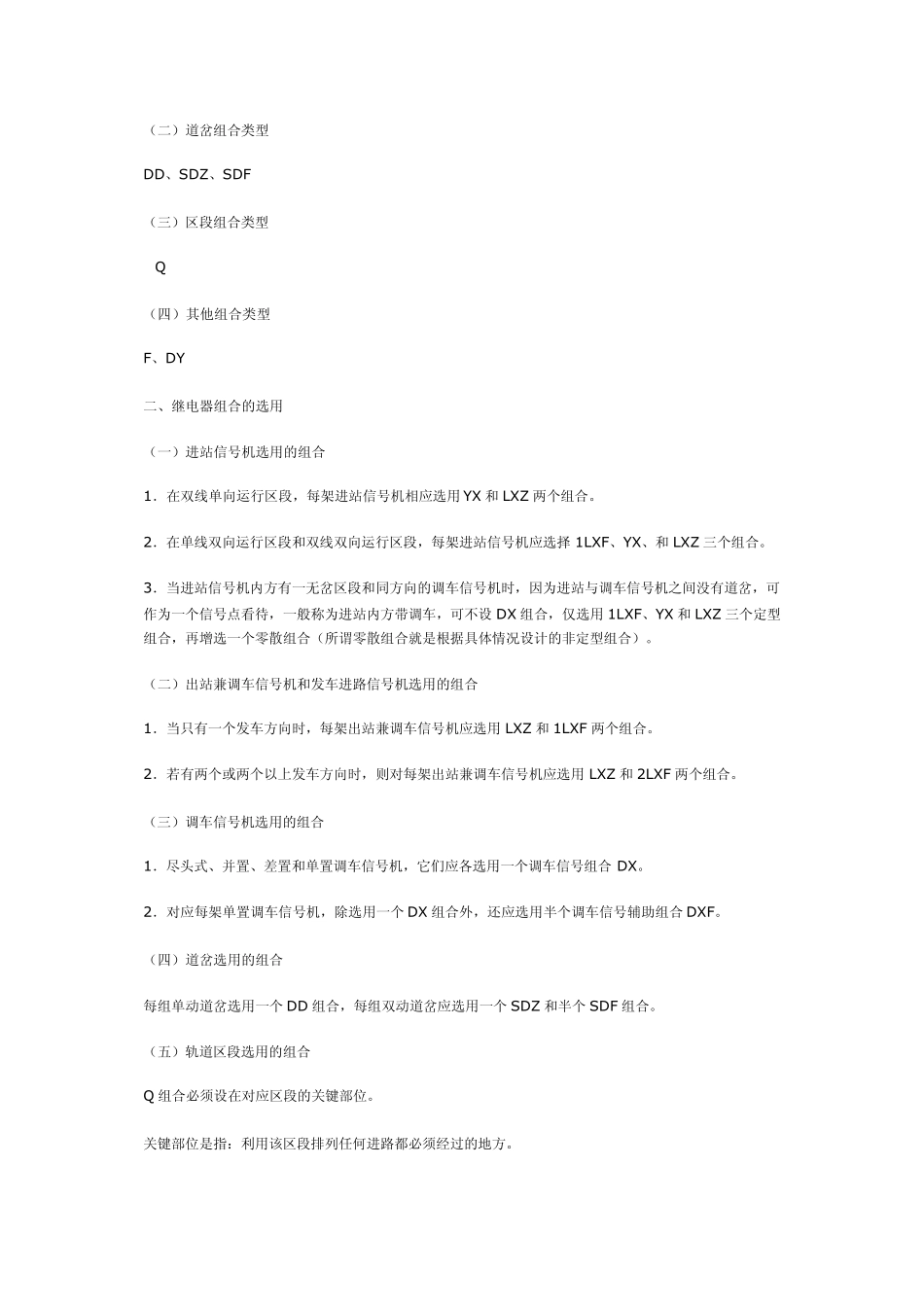

6502 电气集中十天教程 第一章 电气集中概述 车站联锁设备是保证站内运输作业安全、提高作业效率的铁路信号设备，它的控制对象是道岔、进路和信号机。将道岔、进路和信号机用电气方式集中控制与监督，并实现它们之间联锁关系的技术方法和设备称为电气集中联锁，用继电器实现联锁关系的称为继电式电气集中联锁（以下简称电气集中）。6502 电气集中是我国目前应用最普通的一种继电式电气集中联锁。 6502 电气集中具有电路定型化程度高、逻辑性强，操作方法简便灵活、不易出错，维修、施工比较方便，符合故障—安全原则，易与区间闭塞设备及其他信号设备结合等优点；又是调度集中和调度监督的基础设备。因此，在我国铁路得到了广泛应用。 第一节 电气集中的组成 电气集中分为室内设备和室外设备两大部分。 P1 图 1-1 室内设有控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏、分线盘等设备。 室外设有色灯信号机、电动转辙机、轨道电路、电缆线路及电缆连接箱盒等设备。 第二节 继电器组合及组合架 一、继电器组合类型 采用继电器定型组合的形式设计电路，不仅简化了设计，加快了设计过程，而且组合可在工厂预制，这就极大地缩短了施工工期。 6502 电气集中的定型组合共有 12 种。 （一）信号组合类型 LXZ、1LXF、2LXF、YX、DX、DXF （二）道岔组合类型 DD、SDZ、SDF （三）区段组合类型 Q （四）其他组合类型 F、DY 二、继电器组合的选用 （一）进站信号机选用的组合 1．在双线单向运行区段，每架进站信号机相应选用 YX 和 LXZ 两个组合。 2．在单线双向运行区段和双线双向运行区段，每架进站信号机应选择 1LXF、YX、和 LXZ 三个组合。 3．当进站信号机内方有一无岔区段和同方向的调车信号机时，因为进站与调车信号机之间没有道岔，可作为一个信号点看待，一般称为进站内方带调车，可不设 DX 组合，仅选用 1LXF、YX 和 LXZ 三个定型组合，再增选一个零散组合（所谓零散组合就是根据具体情况设计的非定型组合）。 （二）出站兼调车信号机和发车进路信号机选用的组合 1．当只有一个发车方向时，每架出站兼调车信号机应选用 LXZ 和 1LXF 两个组合。 2．若有两个或两个以上发车方向时，则对每架出站兼调车信号机应选用 LXZ 和 2LXF 两个组合。 （三）调车信号机选用的组合 1．尽头式、并置、差置和单置调车信号机，它们应各选用一个调车信号组合DX。 2．对应每架单置调车信号机...
