6KV电动机保护定值

6KV电动机保护定值_第1页
1/8
6KV电动机保护定值_第2页
2/8
6KV电动机保护定值_第3页
3/8

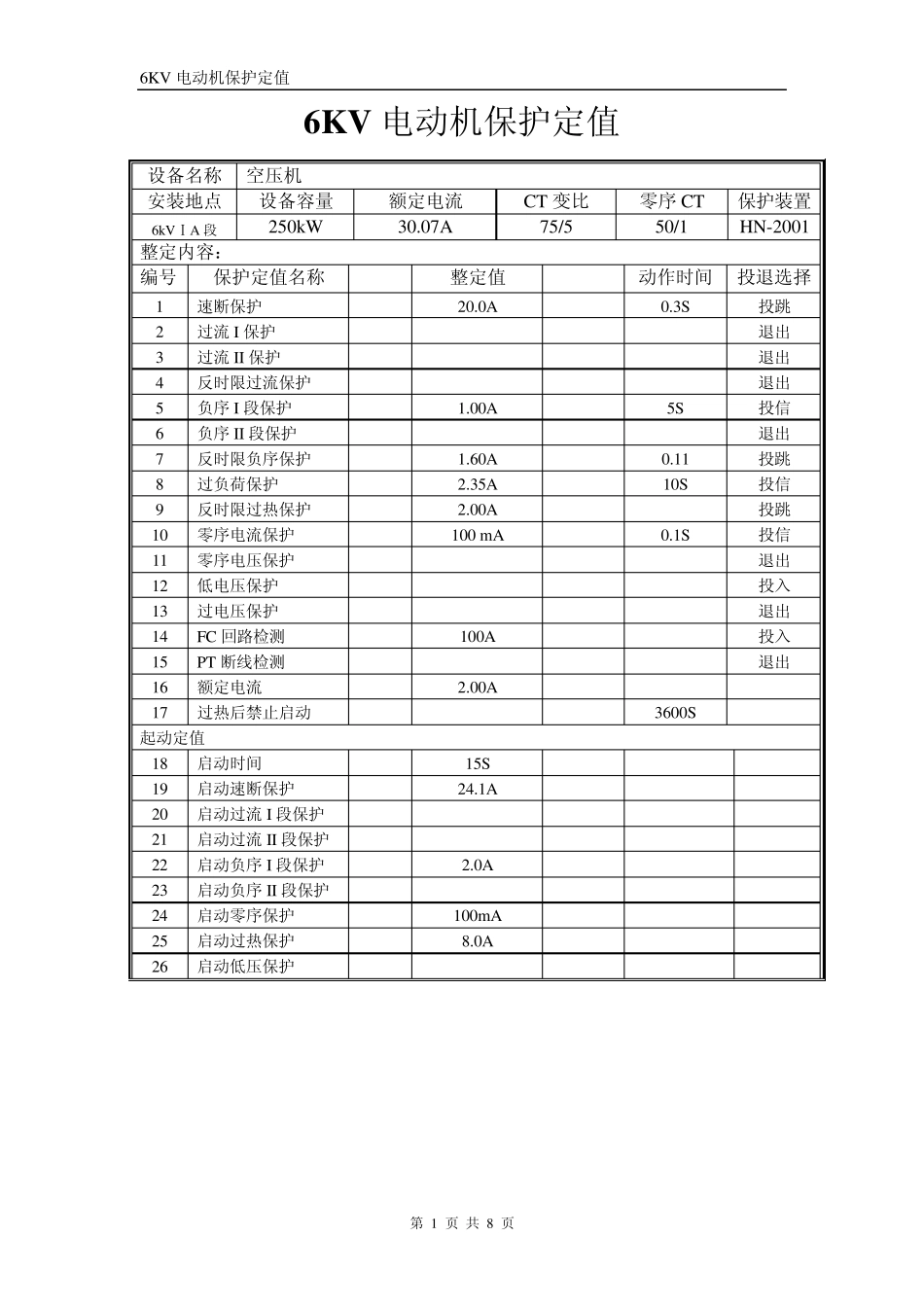

6KV 电动机保护定值 第 1 页 共 8 页 6KV 电动机保护定值 设备名称 空压机 安装地点 设备容量 额定电流 CT 变比 零序CT 保护装置 6kVⅠA 段 250kW 30.07A 75/5 50/1 HN-2001 整定内容: 编号 保护定值名称 整定值 动作时间 投退选择 1 速断保护 20.0A 0.3S 投跳 2 过流I 保护 退出 3 过流II 保护 退出 4 反时限过流保护 退出 5 负序I 段保护 1.00A 5S 投信 6 负序II 段保护 退出 7 反时限负序保护 1.60A 0.11 投跳 8 过负荷保护 2.35A 10S 投信 9 反时限过热保护 2.00A 投跳 10 零序电流保护 100 m A 0.1S 投信 11 零序电压保护 退出 12 低电压保护 投入 13 过电压保护 退出 14 FC 回路检测 100A 投入 15 PT 断线检测 退出 16 额定电流 2.00A 17 过热后禁止启动 3600S 起动定值 18 启动时间 15S 19 启动速断保护 24.1A 20 启动过流I 段保护 21 启动过流II 段保护 22 启动负序I 段保护 2.0A 23 启动负序II 段保护 24 启动零序保护 100m A 25 启动过热保护 8.0A 26 启动低压保护 6KV 电动机保护定值 第 2 页 共 8 页 设备名称 排粉机 安装地点 设备容量 额定电流 CT 变比 零序CT 保护装置 6kVⅠA 段 560kW 67.36A 100/5 50/1 HN-2001 整定内容: 编号 保护定值名称 整定值 动作时间 投退选择 1 速断保护 33.7A 0.3S 投跳 2 过流I 保护 退出 3 过流II 保护 退出 4 反时限过流保护 退出 5 负序I 段保护 1.68A 5S 投信 6 负序II 段保护 退出 7 反时限负序保护 2.69A 0.11 投跳 8 过负荷保护 3.94A 10S 投信 9 反时限过热保护 3.37A 投跳 10 零序电流保护 100 m A 0.1S 投信 11 零序电压保护 退出 12 低电压保护 退出 13 过电压保护 退出 14 FC 回路检测 100A 投入 15 PT 断线检测 退出 16 额定电流 3.37A 17 过热后禁止启动 3600S 起动定值 18 启动时间 15S 19 启动速断保护 40.4A 20 启动过流I 段保护 21 启动过流II 段保护 22 启动负序I 段保护 3.4A 23 启动负序II 段保护 24 启动零序保护 100m A 25 启动过热保护 13.5A 26 启动低压保护 设备名称 凝结水泵 6KV 电动机保护定值 第 3 页 共 8 页 安装地点 设备容量 额定电流 CT 变比 零序CT 保护装置 6...
