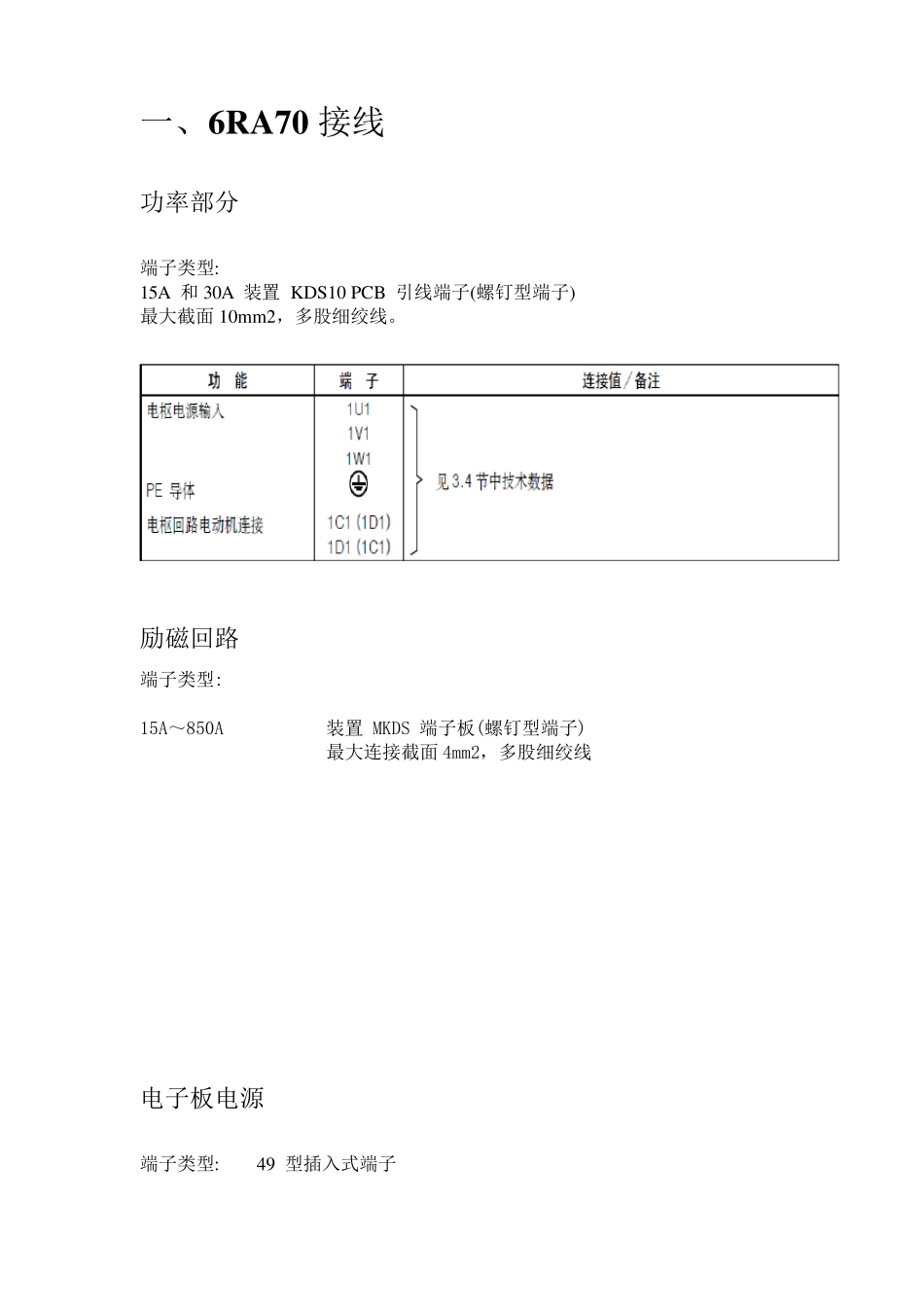

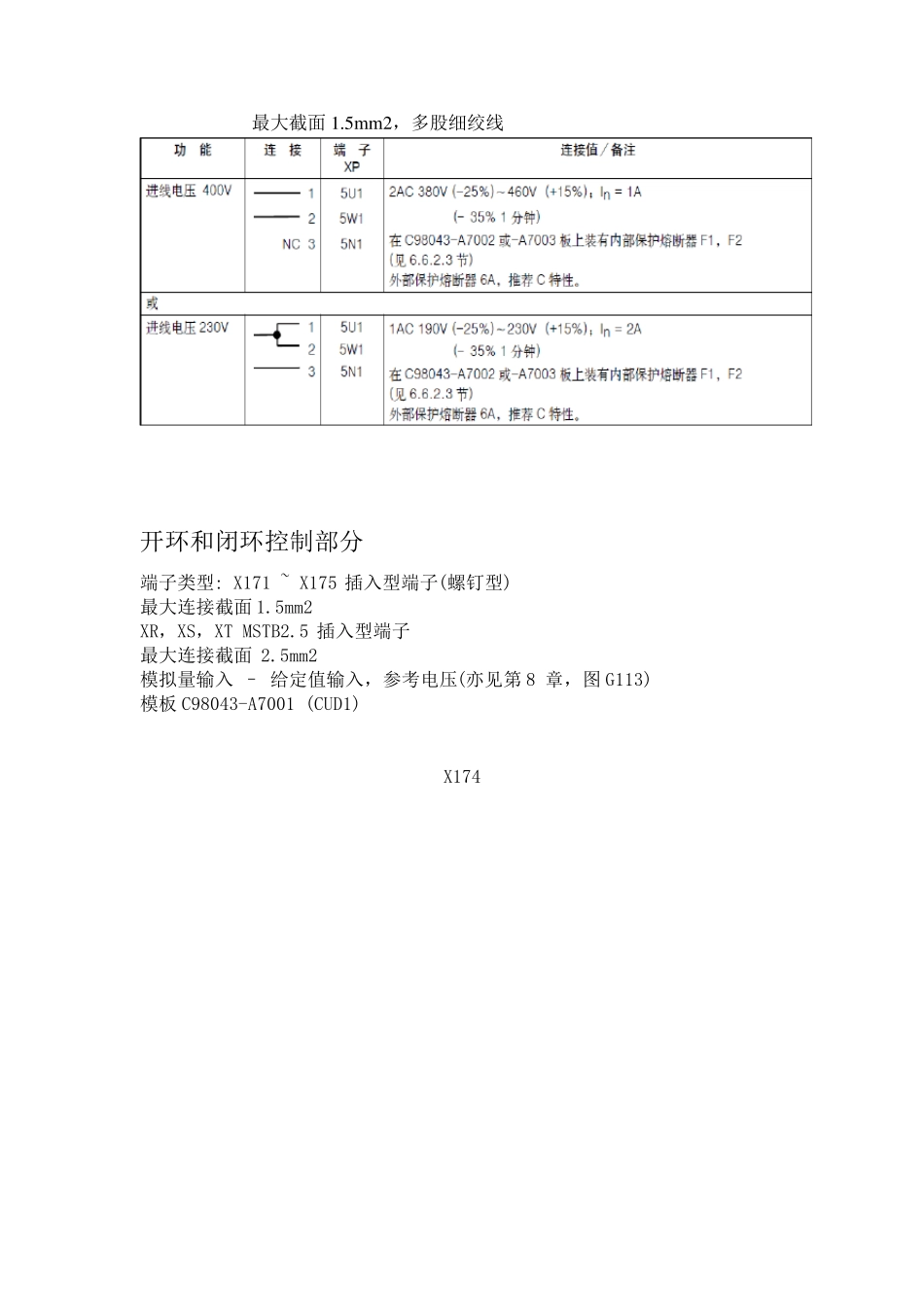

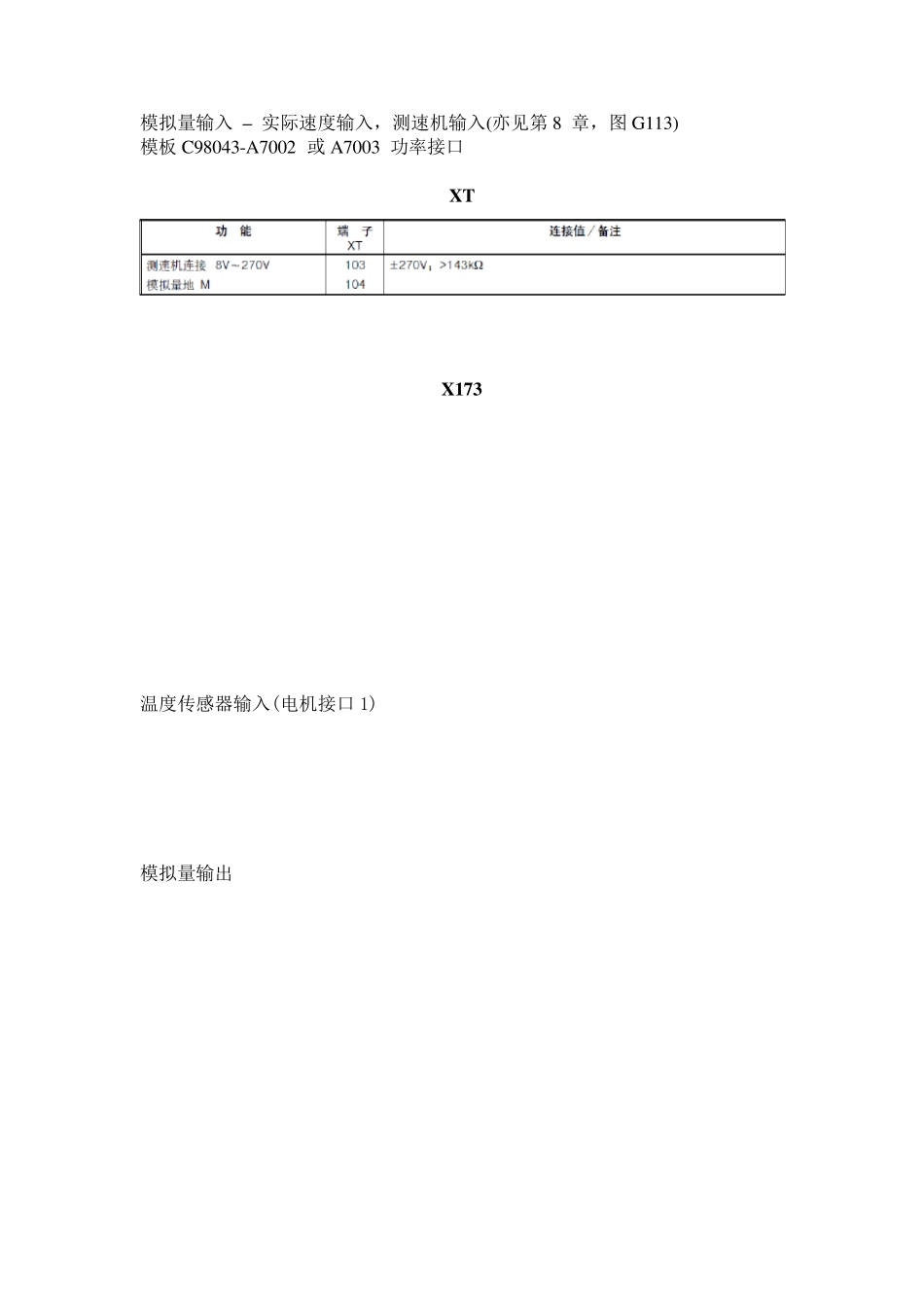

一、6R A 70 接线 功率部分 端子类型: 15A 和 30A 装置 KDS10 PCB 引线端子(螺钉型端子) 最大截面 10m m 2，多股细绞线。 励磁回路 端子类型: 15A～850A 装置 MKDS 端子板(螺钉型端子) 最大连接截面 4mm2，多股细绞线 电子板电源 端子类型: 49 型插入式端子 最大截面1.5m m 2，多股细绞线 开环和闭环控制部分 端子类型: X171 ~ X175 插入型端子(螺钉型) 最大连接截面1.5mm2 XR，XS，XT MSTB2.5 插入型端子 最大连接截面 2.5mm2 模拟量输入 – 给定值输入，参考电压(亦见第 8 章，图 G113) 模板 C98043-A7001 (CUD1) X174 模拟量输入 – 实际速度输入，测速机输入(亦见第 8 章，图 G113) 模板 C98043-A7002 或 A7003 功率接口 XT X173 温度传感器输入(电机接口 1) 模拟量输出 开关量控制输入 X 171 安全停车(E-Stop) XS 开关量控制输出 开关量控制输出 串行接口 1 RS232(9 针SUBMIN D 插座)(G-SST1) X300 使用屏蔽连接电缆! 屏蔽层两端接地! 串行接口2 RS485 激活接口1 或 2: – 在参数 P 783 或 P 793 中设定波特率。 – 在参数 P 780 或P 790 中设定通讯协议 二、操控面板PMU • P 键 − 在变址参数时，完成参数号(参数方式)，参数值(数值方式)和变址号(变址方式)之间的转换。 − 应答现有故障信息。 − P 键和上升键将故障和报警信息切换到背景(见第10 章“故障和报警”)。 − P 键和下降键将故障和报警信息从背景切换到PMU 的前景显示板上(见第10 章“故障和报警”)。 • 上升 键(▲) − 在参数方式时，选择一个更高的参数号，当已显示最高的参数号时，再次按下此键，将返回到 参数区域的另一端(即最大编号与最小编号相邻)。 − 在数值方式，增加所设置参数的数值。 − 在变址方式，增加变址值(只对变址参数)。 − 与下降键同时作用，可加速一个调整过程(如果同时按下两个键)。 • 下降 键(▼) − 在参数方式时，选择一个较低的参数号，当已显示最低的参数号时，再次按下此键，将返回到 参数区域的另一端(即最小编号与最大编号相邻)。 − 在数值方式，减小所设置参数的数值。 − 在变址方式，减小变址值(只对变址参数)。 − 与上升键同时作用，可加速一个调整过程(如果同时按下两个键)。 LED 显示 Run 绿色 LED LED 亮表示 ⇒ “转矩方向激活”状态(MI，MII，M0)。 （见第11 ...
