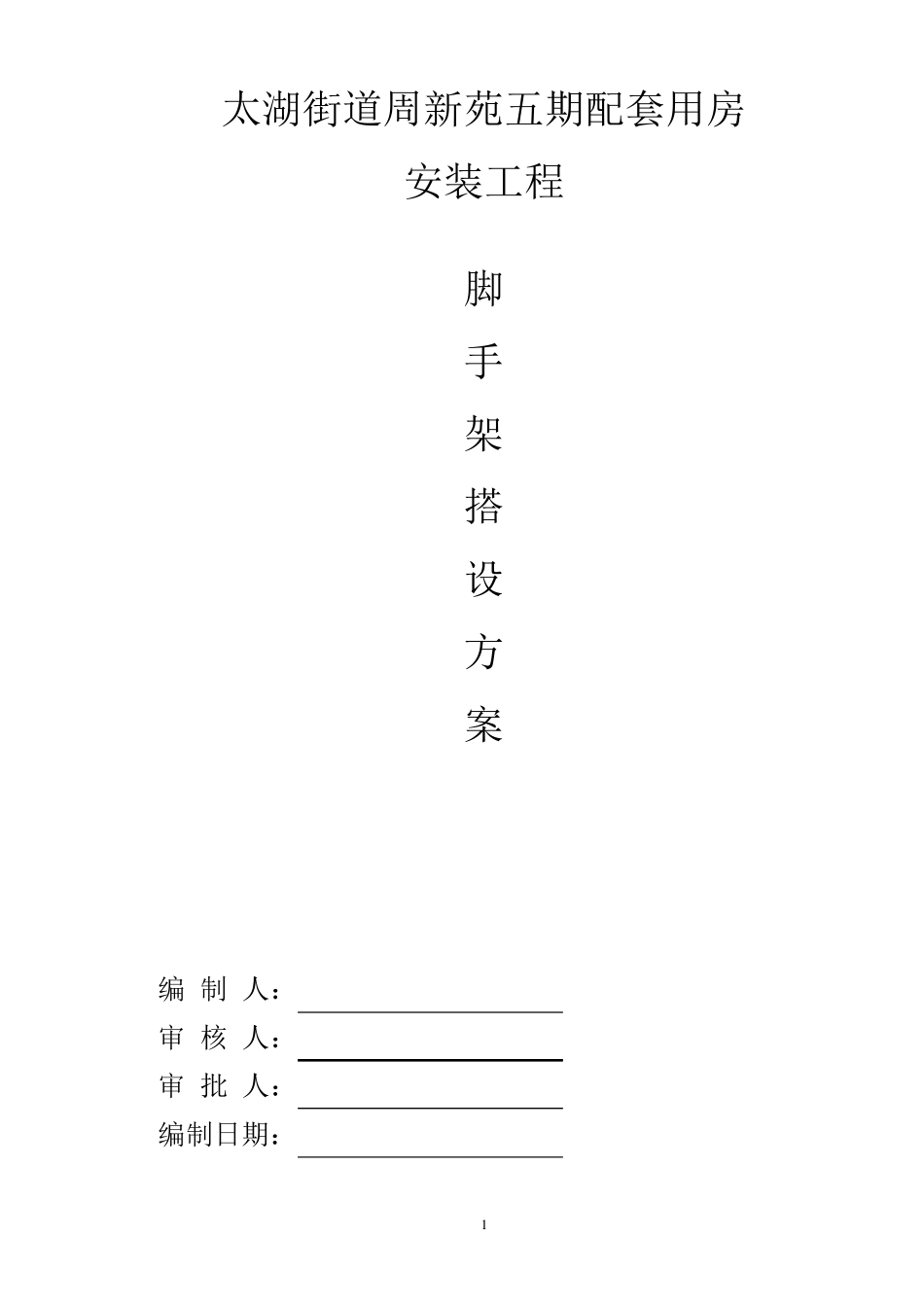

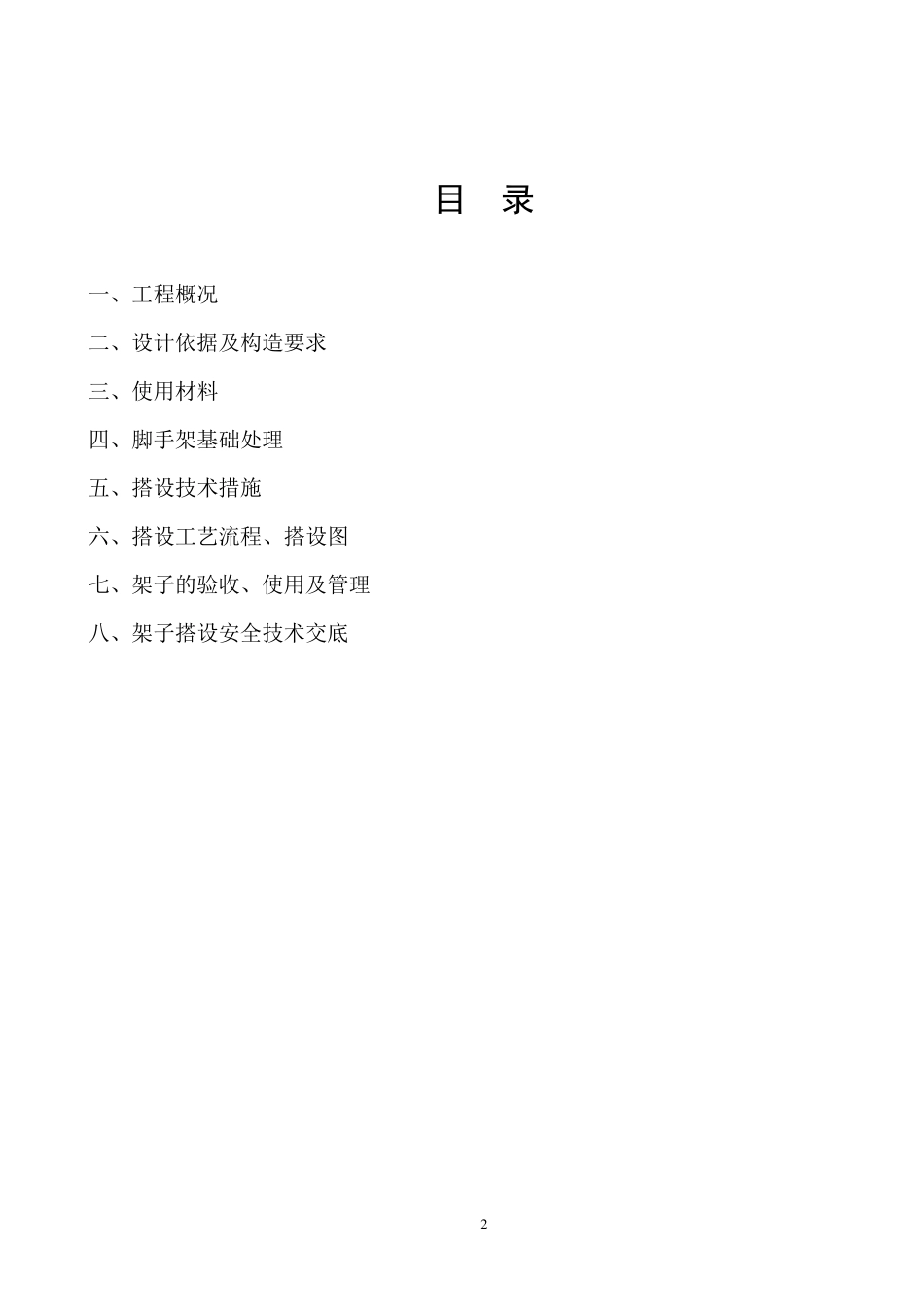

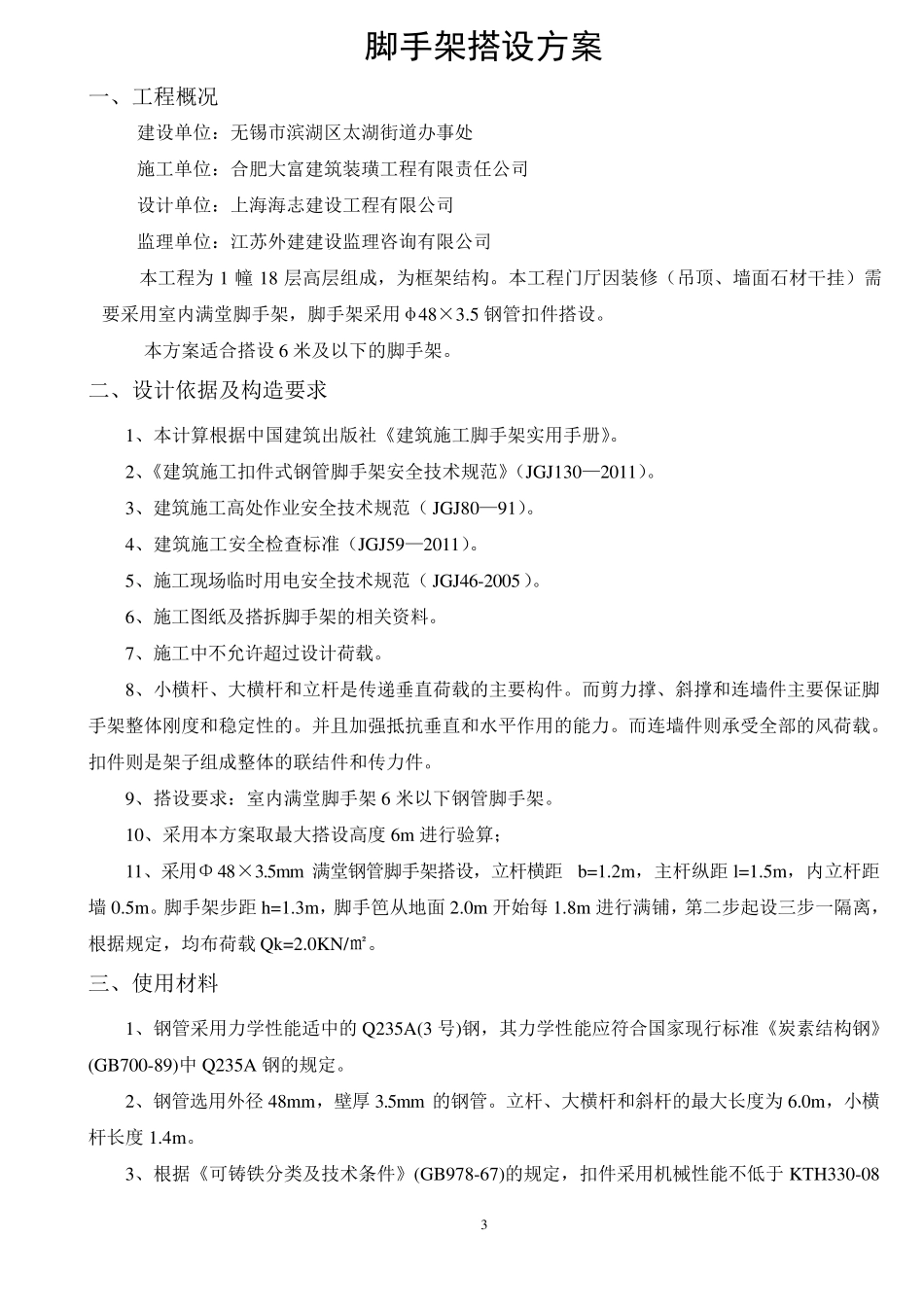

1 太湖街道周新苑五期配套用房 安装工程 脚 手 架 搭 设 方 案 编 制 人: 审 核 人: 审 批 人: 编制日期: 2 目 录 一、工程概况 二、设计依据及构造要求 三、使用材料 四、脚手架基础处理 五、搭设技术措施 六、搭设工艺流程、搭设图 七、架子的验收、使用及管理 八、架子搭设安全技术交底 3 脚手架搭设方案 一、工程概况 建设单位:无锡市滨湖区太湖街道办事处 施工单位:合肥大富建筑装璜工程有限责任公司 设计单位:上海海志建设工程有限公司 监理单位:江苏外建建设监理咨询有限公司 本工程为1 幢18 层高层组成,为框架结构。本工程门厅因装修(吊顶、墙面石材干挂)需要采用室内满堂脚手架,脚手架采用φ48×3.5 钢管扣件搭设。 本方案适合搭设6 米及以下的脚手架。 二、设计依据及构造要求 1、本计算根据中国建筑出版社《建筑施工脚手架实用手册》。 2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011)。 3、建筑施工高处作业安全技术规范(JGJ80—91)。 4、建筑施工安全检查标准(JGJ59—2011)。 5、施工现场临时用电安全技术规范(JGJ46-2005)。 6、施工图纸及搭拆脚手架的相关资料。 7、施工中不允许超过设计荷载。 8、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而 剪 力 撑 、斜 撑 和连 墙件主要保 证 脚手架整 体 刚 度 和稳 定 性 的。并 且 加 强 抵 抗 垂直和水 平 作用的能 力 。而 连 墙件则 承 受 全部 的风 荷载。扣件则 是架子 组成整 体 的联 结件和传力 件。 9、搭设要求:室内满堂脚手架6 米以下钢管脚手架。 10、采用本方案取 最 大搭设高度 6m 进 行 验 算; 11、采用Φ 48×3.5m m满堂钢管脚手架搭设,立杆横距b=1.2m ,主杆纵 距 l=1.5m ,内立杆距墙0.5m 。脚手架步 距 h=1.3m ,脚手笆 从 地 面2.0m 开 始 每 1.8m 进 行 满铺 ,第 二步 起 设三 步 一隔 离 ,根据规定 ,均 布 荷载Qk=2.0KN/㎡ 。 三 、使 用材料 1、钢管采用力 学 性 能 适中的 Q235A(3 号 )钢,其 力 学 性 能 应 符 合国家 现行 标准《炭 素 结构钢》(GB700-89)中 Q235A 钢的规定 。 2、钢管选 用外径 48m m ,壁 厚 3.5m m的钢管。立杆、大横杆和斜 杆的最 大长 度 为6.0m ,小横杆长 度 1.4m 。 3、根据《可 铸 铁 分 类 及...
