7.5MW余热发电调试方案

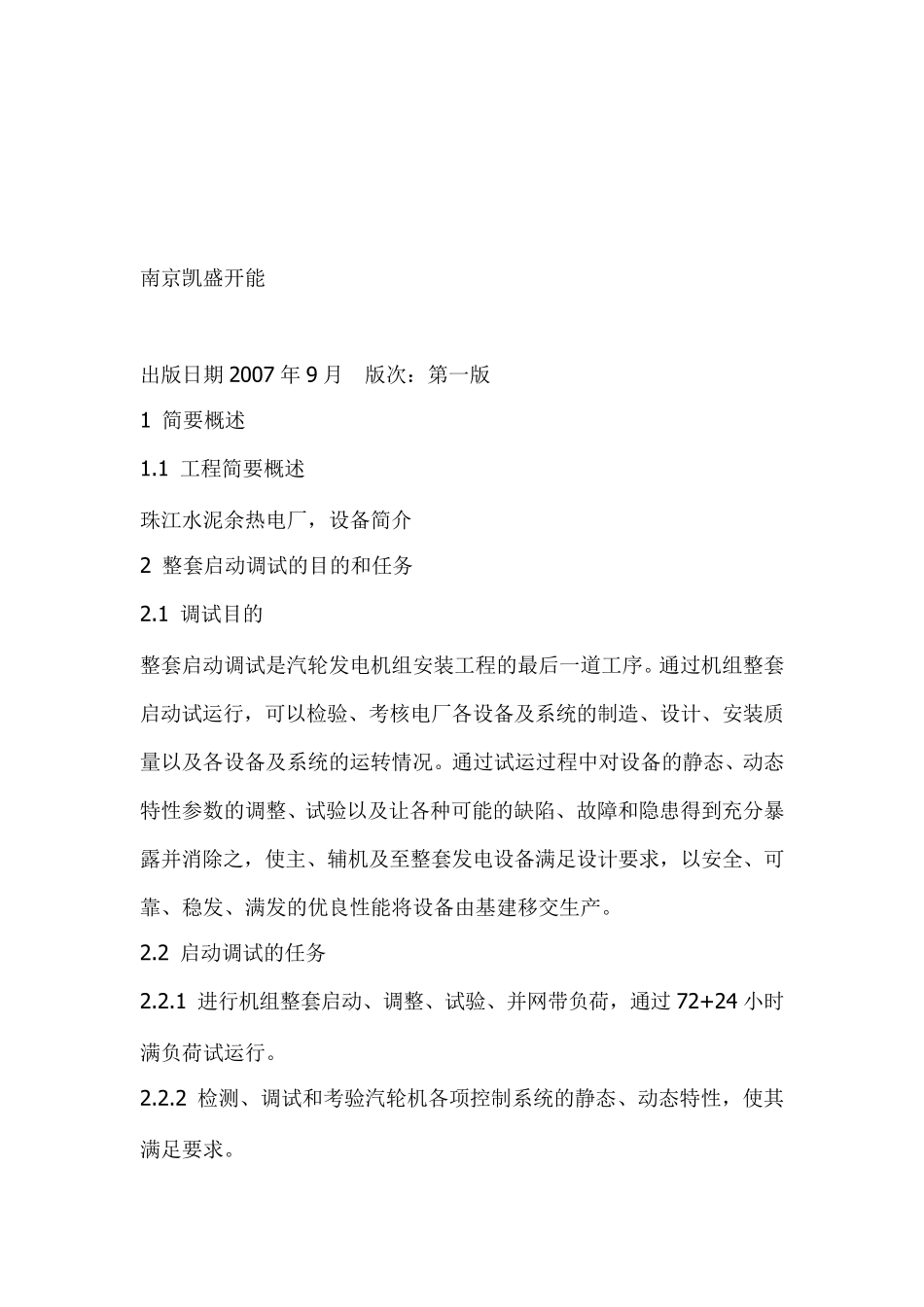

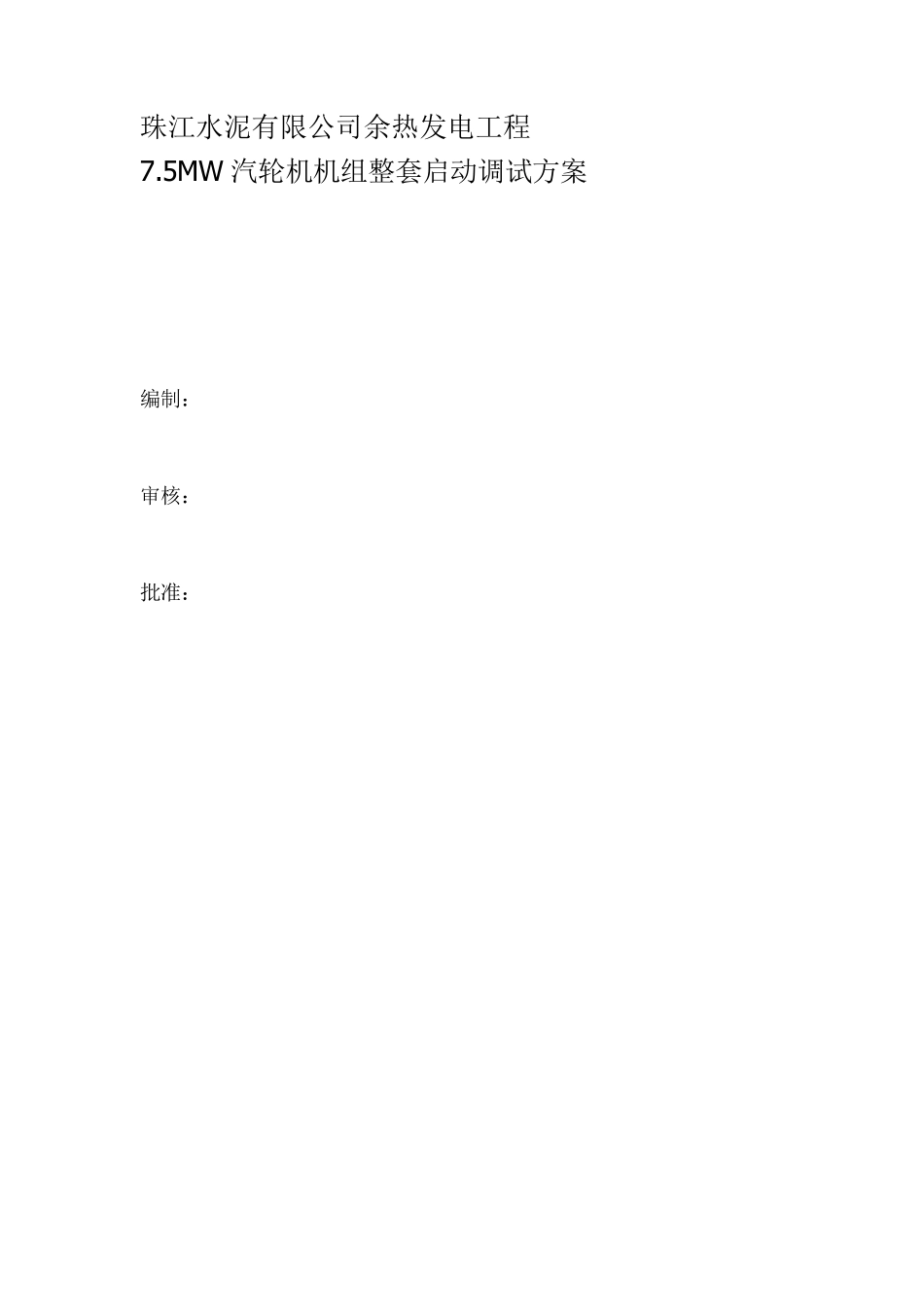

珠江水泥有限公司余热发电工程 7.5MW 汽轮机机组整套启动调试方案 编制： 审核： 批准： 南京凯盛开能 出版日期2007 年9 月 版次：第一版 1 简要概述 1.1 工程简要概述 珠江水泥余热电厂，设备简介 2 整套启动调试的目的和任务 2.1 调试目的 整套启动调试是汽轮发电机组安装工程的最后一道工序。通过机组整套启动试运行，可以检验、考核电厂各设备及系统的制造、设计、安装质量以及各设备及系统的运转情况。通过试运过程中对设备的静态、动态特性参数的调整、试验以及让各种可能的缺陷、故障和隐患得到充分暴露并消除之，使主、辅机及至整套发电设备满足设计要求，以安全、可靠、稳发、满发的优良性能将设备由基建移交生产。 2.2 启动调试的任务 2.2.1 进行机组整套启动、调整、试验、并网带负荷，通过72+24 小时满负荷试运行。 2.2.2 检测、调试和考验汽轮机各项控制系统的静态、动态特性，使其满足要求。 2.2.3 监测与考验汽轮发电机组在各种工况下的运行状况，使其满足设计要求。 2.2.4 考验机组辅机及各子系统与主机在各种运行工况下的协调性。 2.2.5 记录、采集机组所有设备和系统在各种工况下试运的原始数据，积累有关原始技术资料，为以后机组安全经济运行和检修提供依据。 2.2.6 试验并确认主机、辅机和系统的最佳运行方式和最佳投用时机与条件。 2.2.7 投用和考验机组各项自控装置、联锁保护及仪表，考核投入率、精度及工作状况。 2.2.8 进行 50％及 100％B-MCR 甩负荷试验，考查汽轮机调速系统动态性能可靠及安全性； 3 主要设备技术范围 3.1 汽轮机 型号： NZ7.5-1.05/0.2 型式： 双压、单缸、冲动冷凝式汽轮机。 额定出力： 7.5 MW 调节方式 DEH 控制系统 主蒸汽压力： 1.05 MPa 主蒸汽温度： 320 ℃ 主蒸汽流量： 37.2 t/h 额定工况下汽耗： 5.51 kg/(kW.h) 额定工况下热耗： 15811 kJ/(kW.h) 制造厂： 南京汽轮电机（集团）有限责任公司 3.2 发电机 额定功率： MW 定子额定电压： kV 定子额定电流： A 冷却方式： 全空冷 功率因数： 满载效率： 励磁方式 制造厂家： 4 编制依据及标准 本措施的编制参考以下有关资料： 《 7.5MW 补汽冷凝式汽轮机安装使用说明书》 ； 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）》部颁； 《电力建设施工及验收技术规范汽轮机机组篇（1992 年版）》部颁； 《火电工程启动调试工作...
