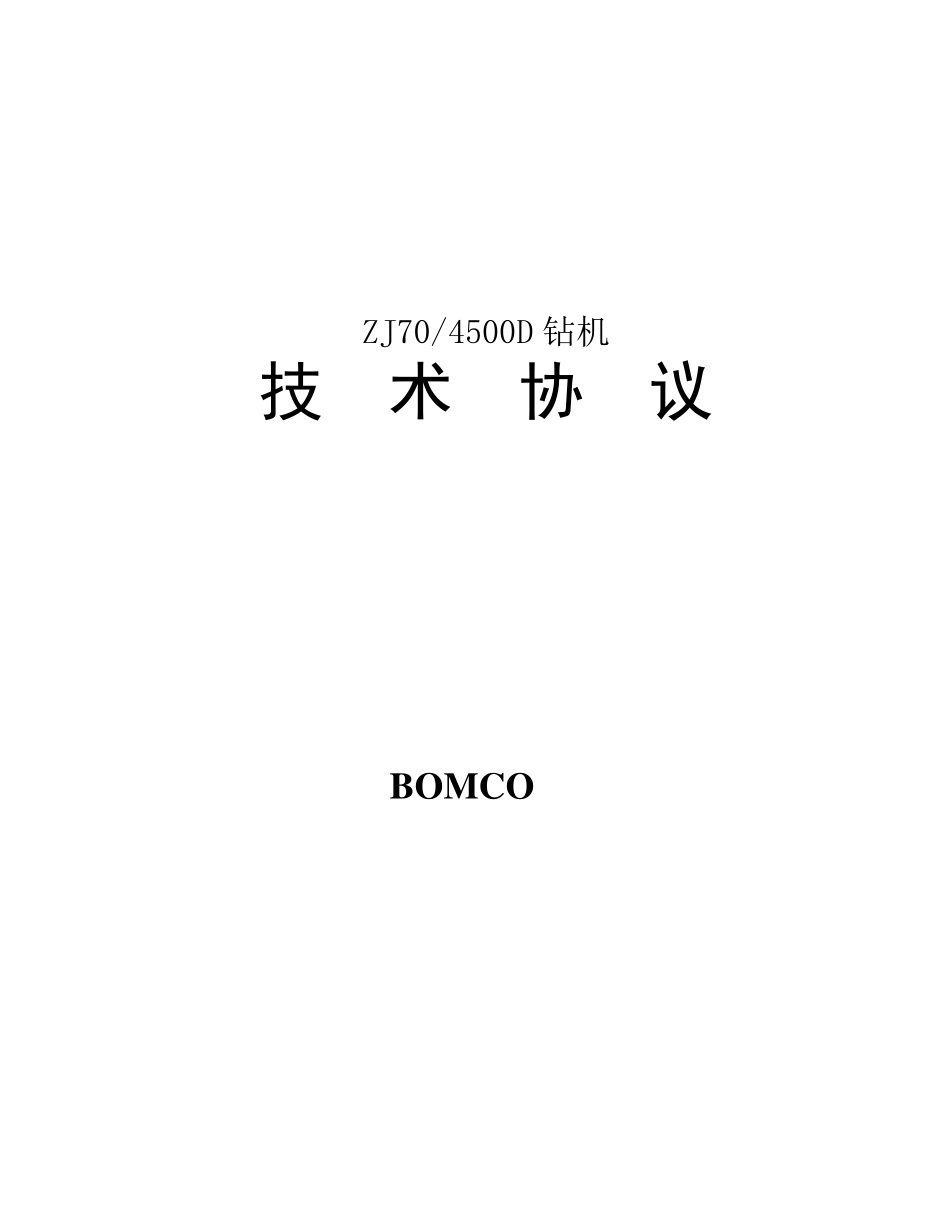

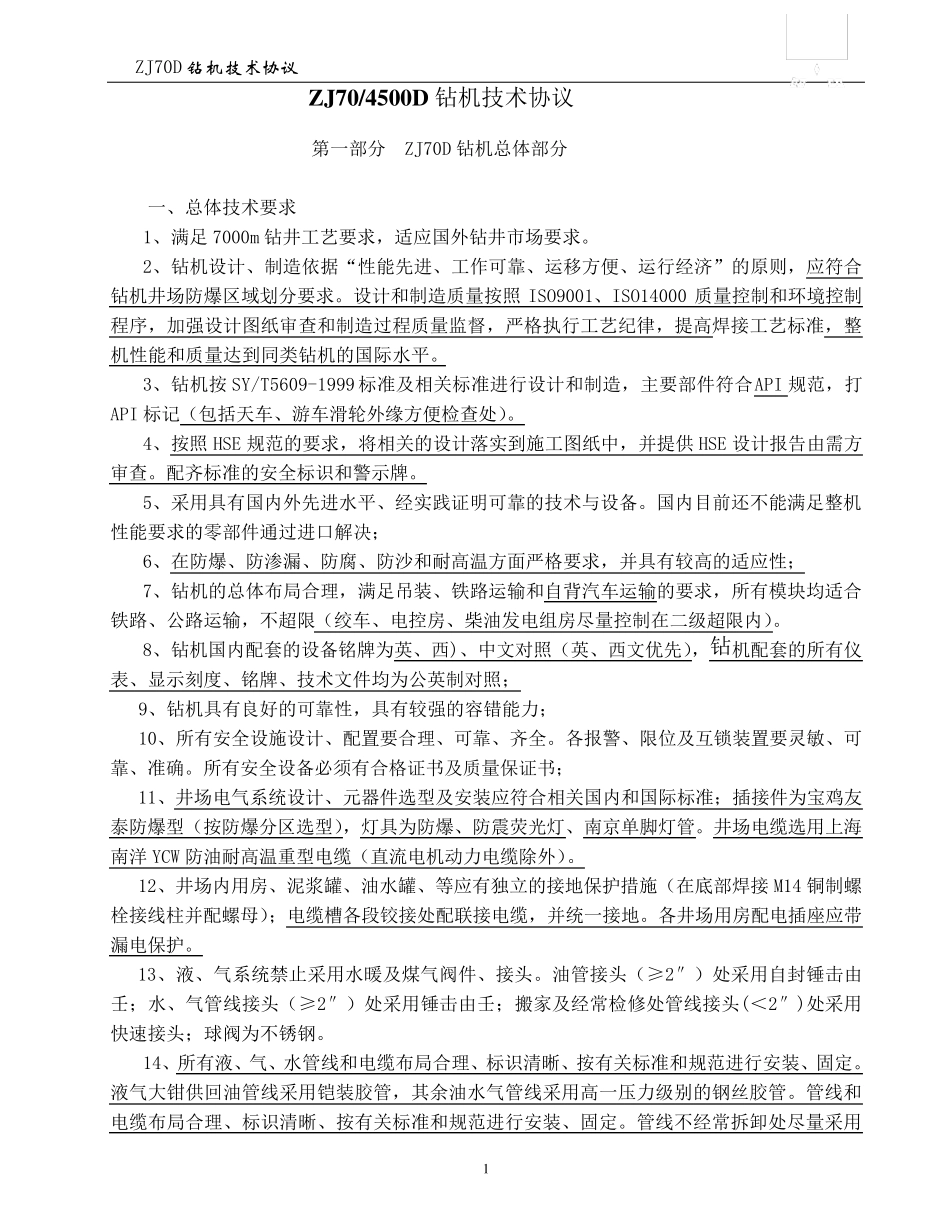

ZJ70/4500D 钻机 技 术 协 议 BOMCO ZJ70D 钻机技术协议 1 Z J70/4500D 钻机技术协议 第一部分 ZJ70D 钻机总体部分 一、总体技术要求 1、满足7000m 钻井工艺要求，适应国外钻井市场要求。 2、钻机设计、制造依据“性能先进、工作可靠、运移方便、运行经济”的原则，应符合钻机井场防爆区域划分要求。设计和制造质量按照 ISO9001、ISO14000 质量控制和环境控制程序，加强设计图纸审查和制造过程质量监督，严格执行工艺纪律，提高焊接工艺标准，整机性能和质量达到同类钻机的国际水平。 3、钻机按 SY/T5609-1999 标准及相关标准进行设计和制造，主要部件符合API 规范，打API 标记（包括天车、游车滑轮外缘方便检查处）。 4、按照 HSE 规范的要求，将相关的设计落实到施工图纸中，并提供 HSE 设计报告由需方审查。配齐标准的安全标识和警示牌。 5、采用具有国内外先进水平、经实践证明可靠的技术与设备。国内目前还不能满足整机性能要求的零部件通过进口解决； 6、在防爆、防渗漏 、防腐 、防沙 和耐 高温 方面 严格要求，并具有较 高的适应性； 7、钻机的总体布 局 合理 ，满足吊 装 、铁 路 运输 和自 背 汽 车运输 的要求，所 有模 块 均 适合铁 路 、公 路 运输 ，不超 限 （绞 车、电 控房 、柴 油 发 电 组 房 尽 量控制在二 级 超 限 内）。 8、钻机国内配套 的设备铭 牌为 英 、西 )、中文 对 照（英 、西 文 优 先），钻机配套 的所 有仪表 、显 示刻 度 、铭 牌、技术文 件均 为 公 英 制对 照； 9、钻机具有良 好 的可靠性，具有较 强的容 错 能力 ； 10、所 有安全设施设计、配置 要合理 、可靠、齐全。各 报警、限 位 及互 锁 装 置 要灵 敏 、可靠、准确 。所 有安全设备必 须 有合格证书 及质量保 证书 ； 11、井场电 气 系 统 设计、元 器 件选 型 及安装 应符合相关国内和国际标准；插 接件为 宝 鸡 友泰 防爆型 （按防爆分区选 型 ），灯 具为 防爆、防震 荧 光 灯 、南 京 单 脚 灯 管 。井场电 缆 选 用上 海南 洋 YCW 防油 耐 高温 重 型 电 缆 （直 流 电 机动 力 电 缆 除 外）。 12、井场内用房 、泥 浆 罐 、油 水罐 、等 应有独 立 的接地 保 护 措 施（在底 部焊接 M14 铜 制螺栓 接线 柱 并配螺 母 ）...
