74HC164串入、并出8位移位寄存器

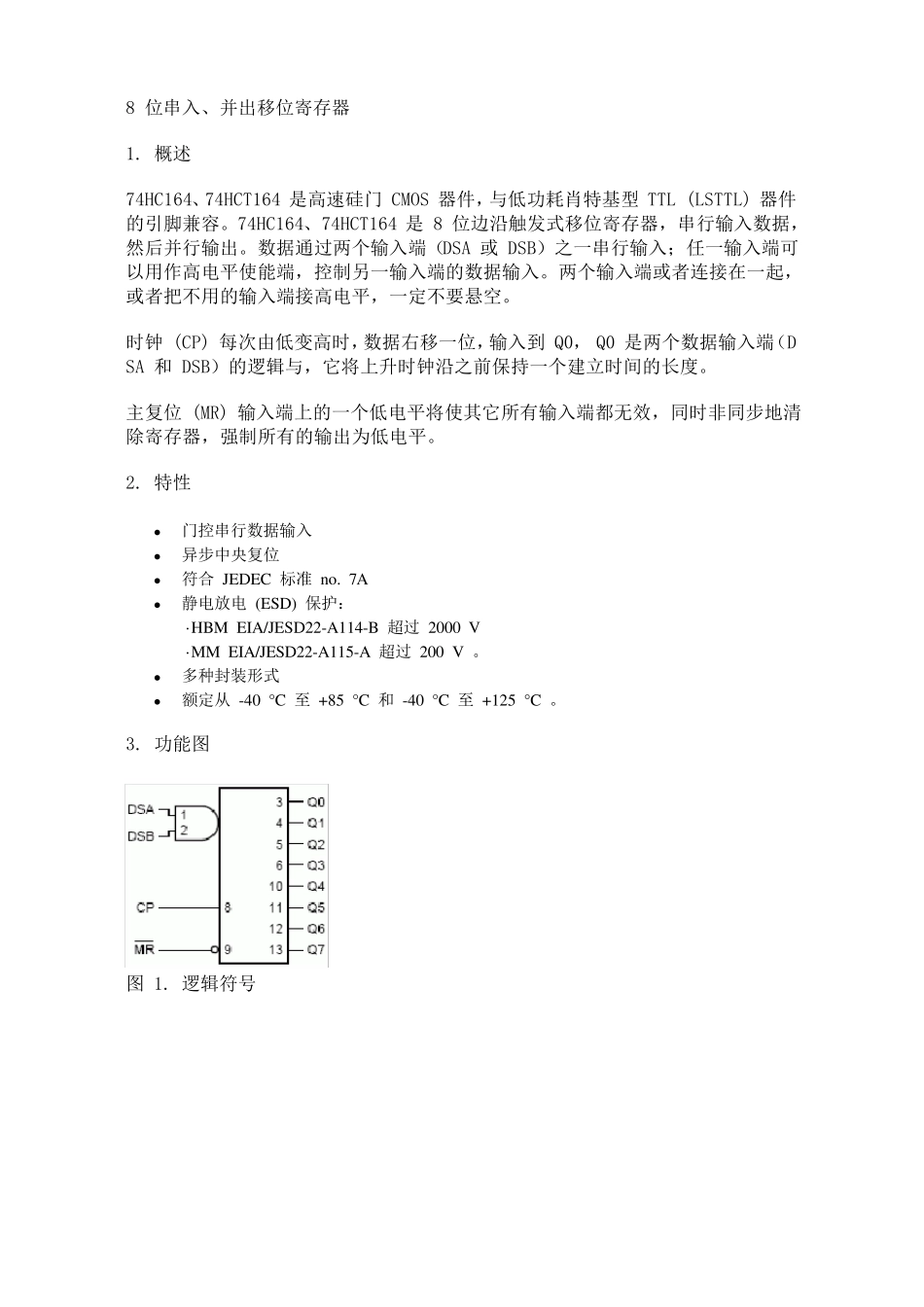

74HC164串入、并出8位移位寄存器_第1页
1/10

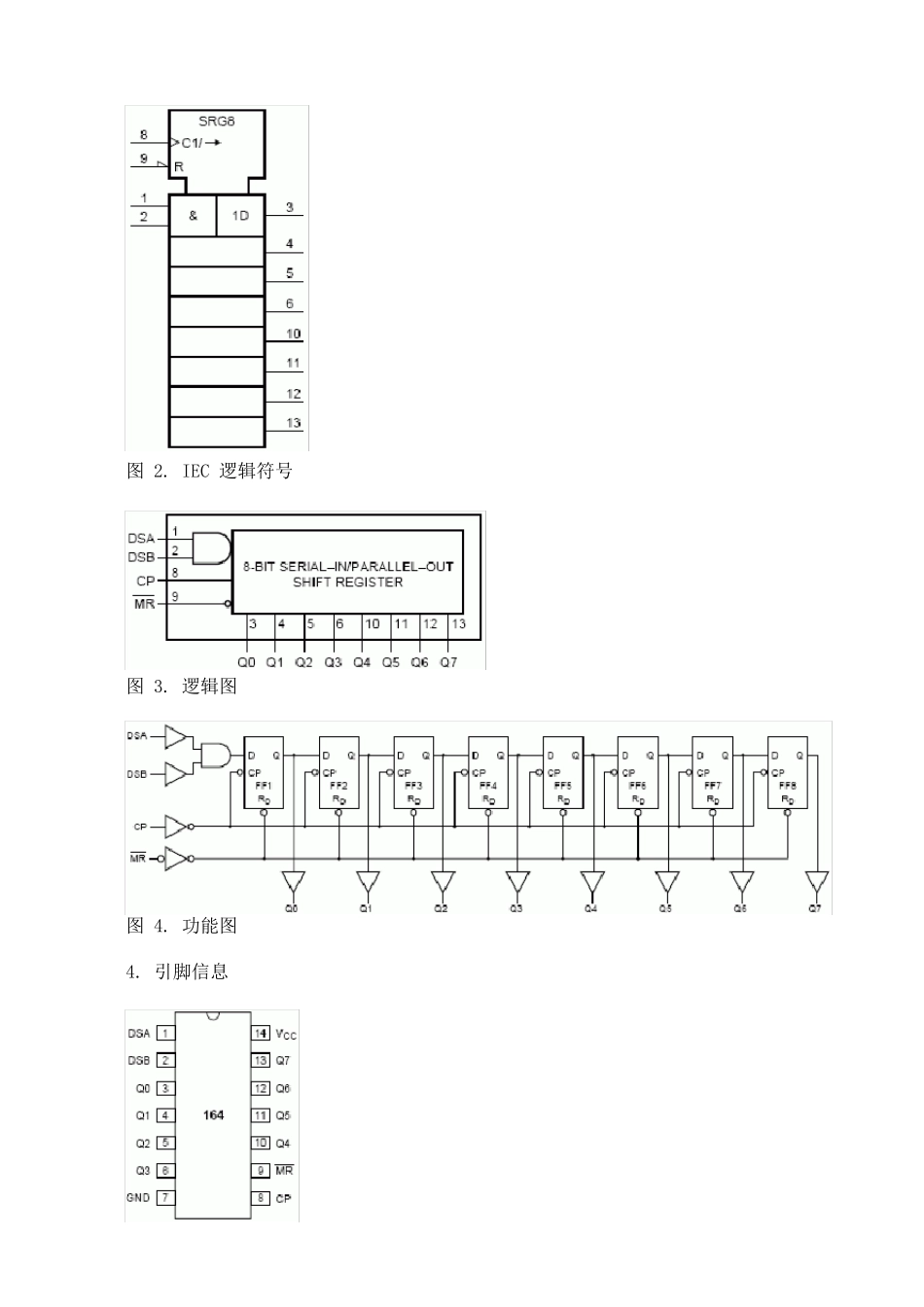

74HC164串入、并出8位移位寄存器_第2页
2/10

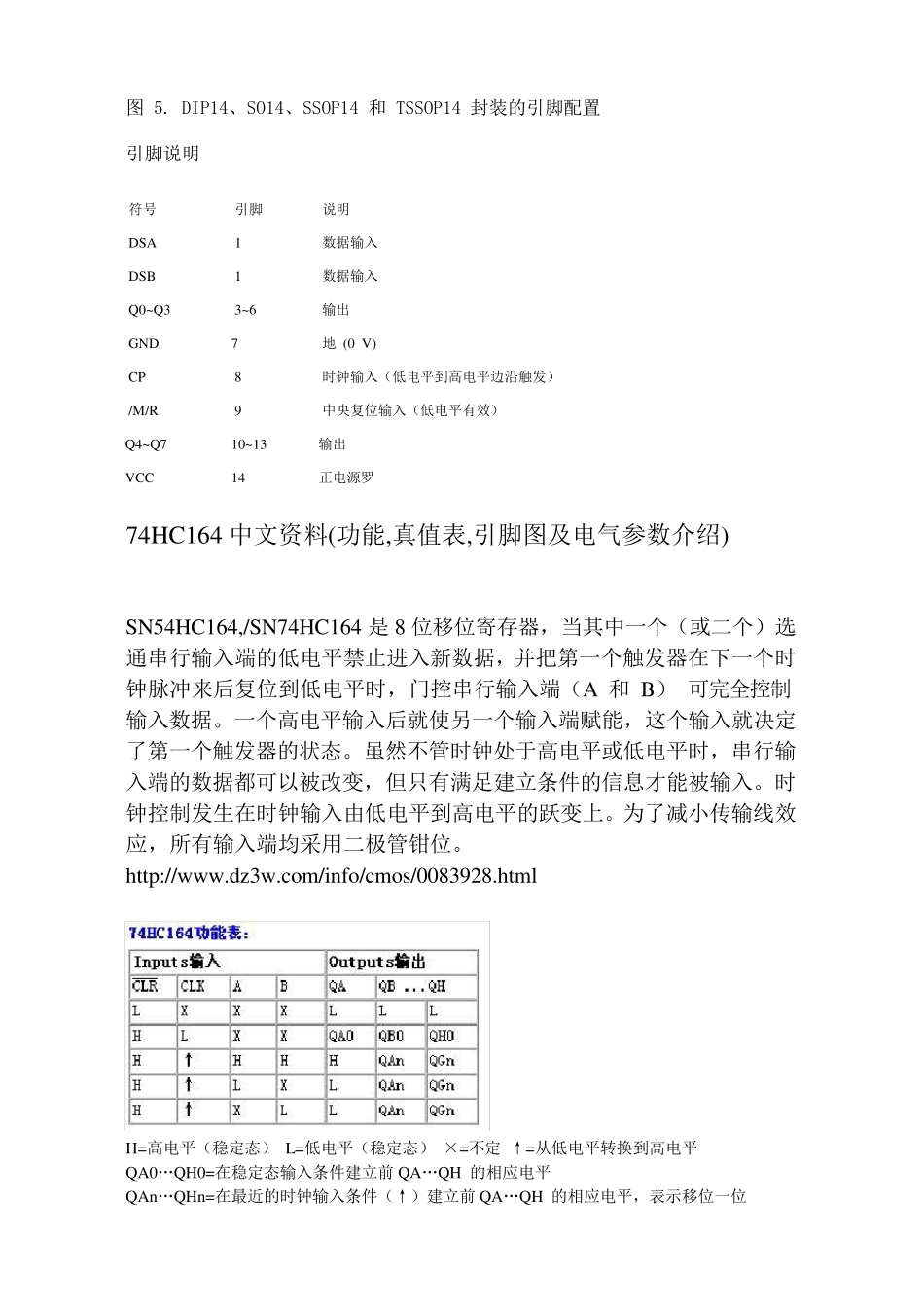

74HC164串入、并出8位移位寄存器_第3页
3/10
8 位串入、并出移位寄存器 1. 概述 74HC164、74HCT164 是高速硅门 CMOS 器件,与低功耗肖特基型 TTL (LSTTL) 器件的引脚兼容。74HC164、74HCT164 是 8 位边沿触发式移位寄存器,串行输入数据,然后并行输出。数据通过两个输入端(DSA 或 DSB)之一串行输入;任一输入端可以用作高电平使能端,控制另一输入端的数据输入。两个输入端或者连接在一起,或者把不用的输入端接高电平,一定不要悬空。 时钟 (CP) 每次由低变高时,数据右移一位,输入到 Q0, Q0 是两个数据输入端(DSA 和 DSB)的逻辑与,它将上升时钟沿之前保持一个建立时间的长度。 主复位 (MR) 输入端上的一个低电平将使其它所有输入端都无效,同时非同步地清除寄存器,强制所有的输出为低电平。 2. 特性 • 门控串行数据输入 • 异步中央复位 • 符合 JEDEC 标准 no. 7A • 静电放电 (ESD) 保护: ·HBM EIA/JESD22-A114-B 超过 2000 V ·MM EIA/JESD22-A115-A 超过 200 V 。 • 多种封装形式 • 额定从 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C 。 3. 功能图 图 1. 逻辑符号 图 2. IEC 逻辑符号 图 3. 逻辑图 图 4. 功能图 4. 引脚信息 图 5. DIP14、 SO14、 SSOP14 和 TSSOP14 封 装 的 引 脚 配 置 引 脚 说 明 符 号 引 脚 说 明 DSA 1 数 据 输 入 DSB 1 数 据 输 入 Q0~Q3 3~6 输 出 GND 7 地 (0 V) CP 8 时 钟 输 入 ( 低 电 平 到 高 电 平 边 沿 触 发 ) /M/R 9 中 央 复 位 输 入 ( 低 电 平 有 效 ) Q4~Q7 10~13 输 出 VCC 14 正 电 源 罗 74HC164 中 文 资 料 (功 能 ,真 值 表 ,引 脚 图 及 电 气 参 数 介 绍 ) SN54HC164,/SN74HC164 是 8 位 移 位 寄 存 器 , 当 其 中 一 个 ( 或 二 个 ) 选通 串 行 输 入 端 的 低 电 平 禁 止 进 入 新 数 据 , 并 把 第 一 个 触 发 器 在 下 一 个 时钟 脉 冲 来 后 复 位 到 低 电 平 时 , 门 控 串 行 输 入 端 ( A 和B) 可 完 全 控 制输 入 数 据 。 一 个 高 电 平 输 入 后 就 使 另 一 个 输 入 端 赋 能 , 这 个 输 入 就 决 定了 第 一 个 触 发 器 的 状 态 。 虽...
