75th循环流化床锅炉施工方案(更换水冷壁)

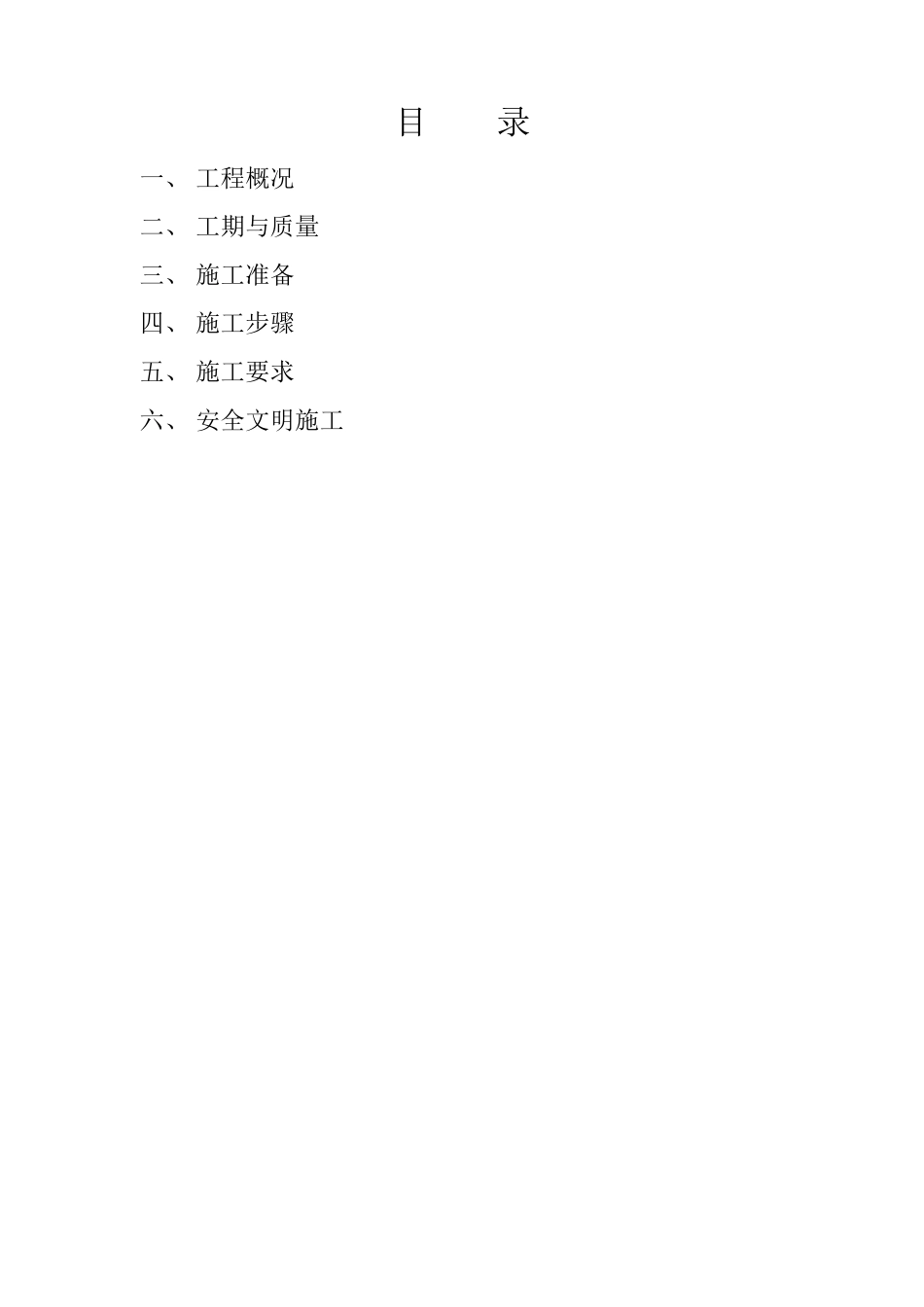

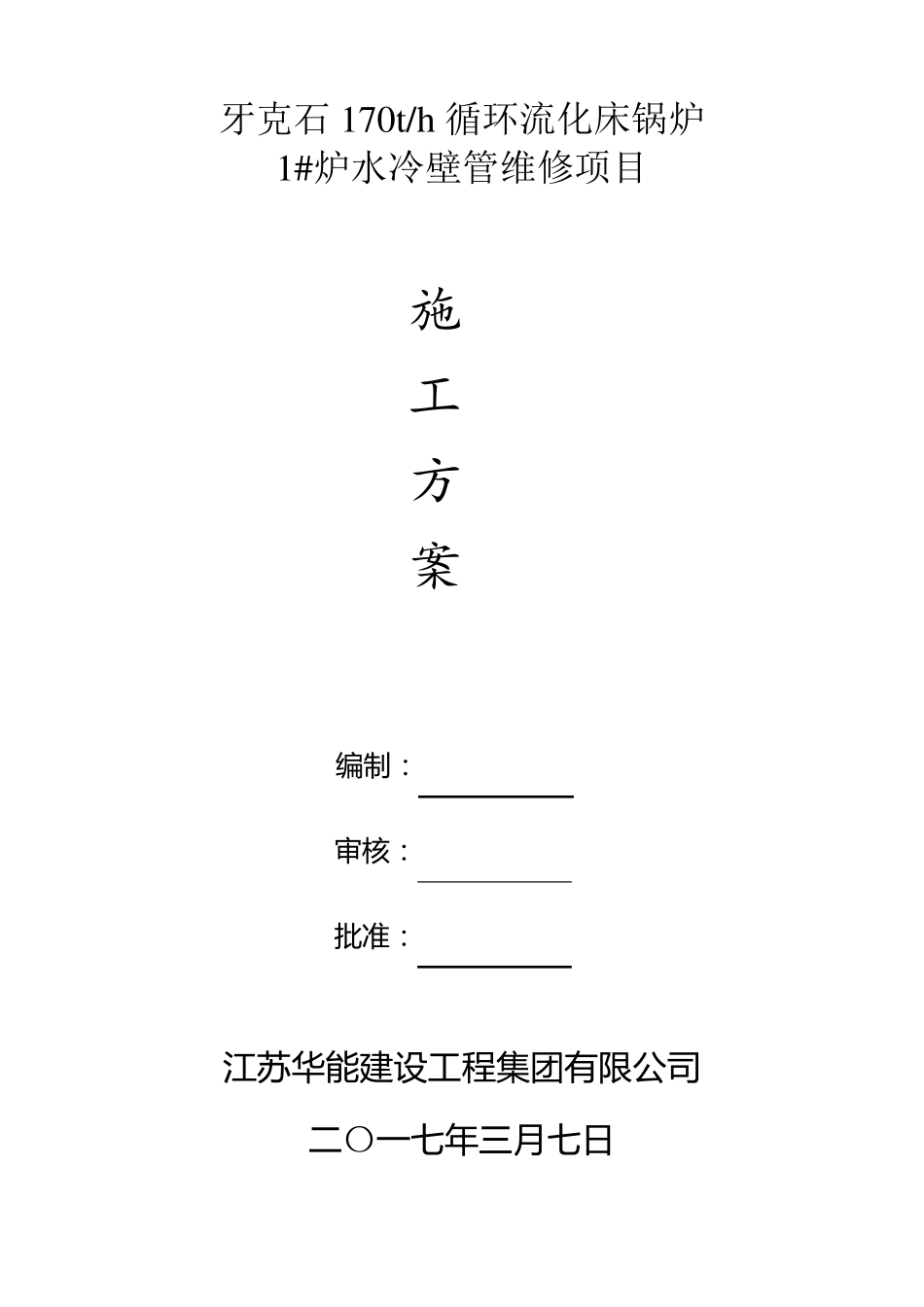

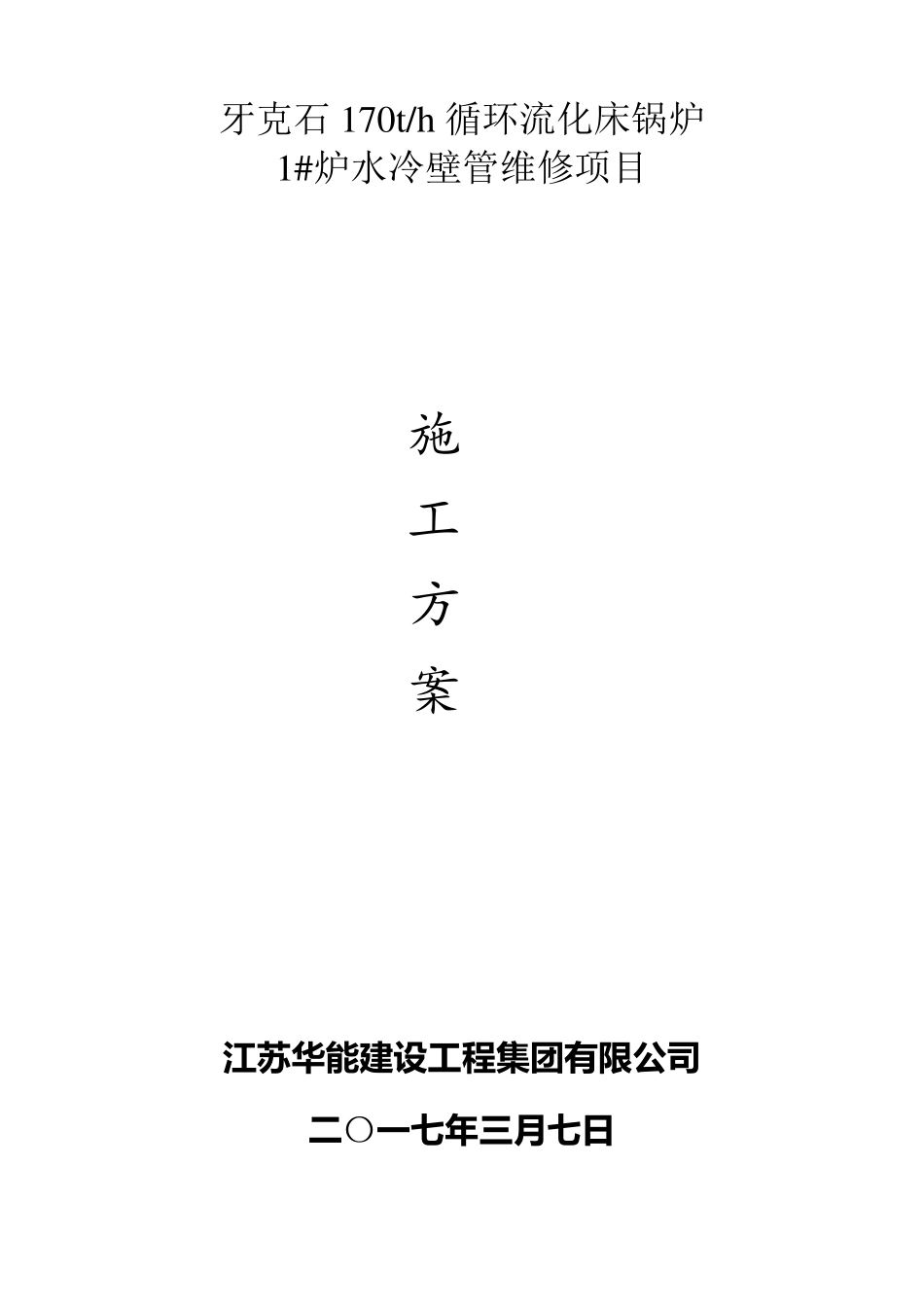

牙克石170t/h 循环流化床锅炉 1#炉水冷壁管维修项目 施 工 方 案 江 苏 华 能 建 设 工 程 集 团 有 限 公 司 二 〇一七年三月七日 牙克石170t/h 循环流化床锅炉 1#炉水冷壁管维修项目 施 工 方 案 编 制 ： 审 核 ： 批 准 ： 江 苏 华 能 建 设 工 程 集 团 有 限 公 司 二 〇一七年三月七日 目 录 一、 工程概况 二、 工期与质量 三、 施工准备 四、 施工步骤 五、 施工要求 六、 安全文明施工 一、 工程概述 呼伦贝尔北方药业有限公司二电厂170t/h 循环流化床锅炉1#炉根据生产需要，需对锅炉后墙风室处82 根水冷壁管进行更换，水冷壁管规格Φ60×5，母材材质为 20G。为保质保量如期完成此项检修任务，特制定本检修方案，呈报业主及当地技术监督部门审批后予以实施。 二、工期与质量： 1、工期：40 天。 2、质量：合格。 3、质量规范 3.1、劳人锅(1996)276 号《锅炉安全技术监察规程》 3.2、DL/T5047-95《电力建设施工及验收技术规范》(锅炉篇) 3.3、DL/T5210-2009《电力建设施工质量验收及评价规程》(锅炉篇) 3.4、DL869-2004《电力建设施工及验收规范》(火力发电厂焊接篇) 三、施工准备 3.1 施工进度安排 根据现场实际情况我方领导蹲点指挥现场作业。 3.2 施工人员组织 根据业主要求及现场锅炉实际工程量，循环流化床锅炉维修人员安排如下： 现场负责人 1 名，高压焊工1 名，冷作工1 名，电焊工5 名，辅助工3 名。 3.3 施工前期准备 要求：1)熟悉图纸、编制施工方案，下达技术交底，向当地技术 监督局及业主申请好开工报告 3.4 施工机、工具计划 序号 名称型号 单位 数量 备注 1 配电箱 只 1 2 氩弧焊机 台 1 3 B500 交流焊机 台 3 4 割刀 把 2 5 氧气表 块 2 6 乙炔表 块 2 7 氧气、乙炔皮管 付 2 8 手拉葫芦 2t 台 2 9 角磨机 台 2 10 内磨机 台 2 11 钢丝绳6×37+1 φ15 米 30 12 1KW 碘钨灯 盏 3 13 切割片Φ100 片 100 内磨头Φ20 个 50 四、施工步骤 1、拆除外部保温，搭设炉膛外部脚手架，拆除外部多余设备管道。（技术人员确认） 2、根据更换要求，确定割管位置，气割开始分区域对旧管排进行破坏性拆除，外运旧管排时，严禁直接放置在炉膛布风板上。如需 对 水 冷 壁 管 外 部 固 定 、 吊 挂 、 拉 紧 等 钢 梁 进 行 拆 除 ...
