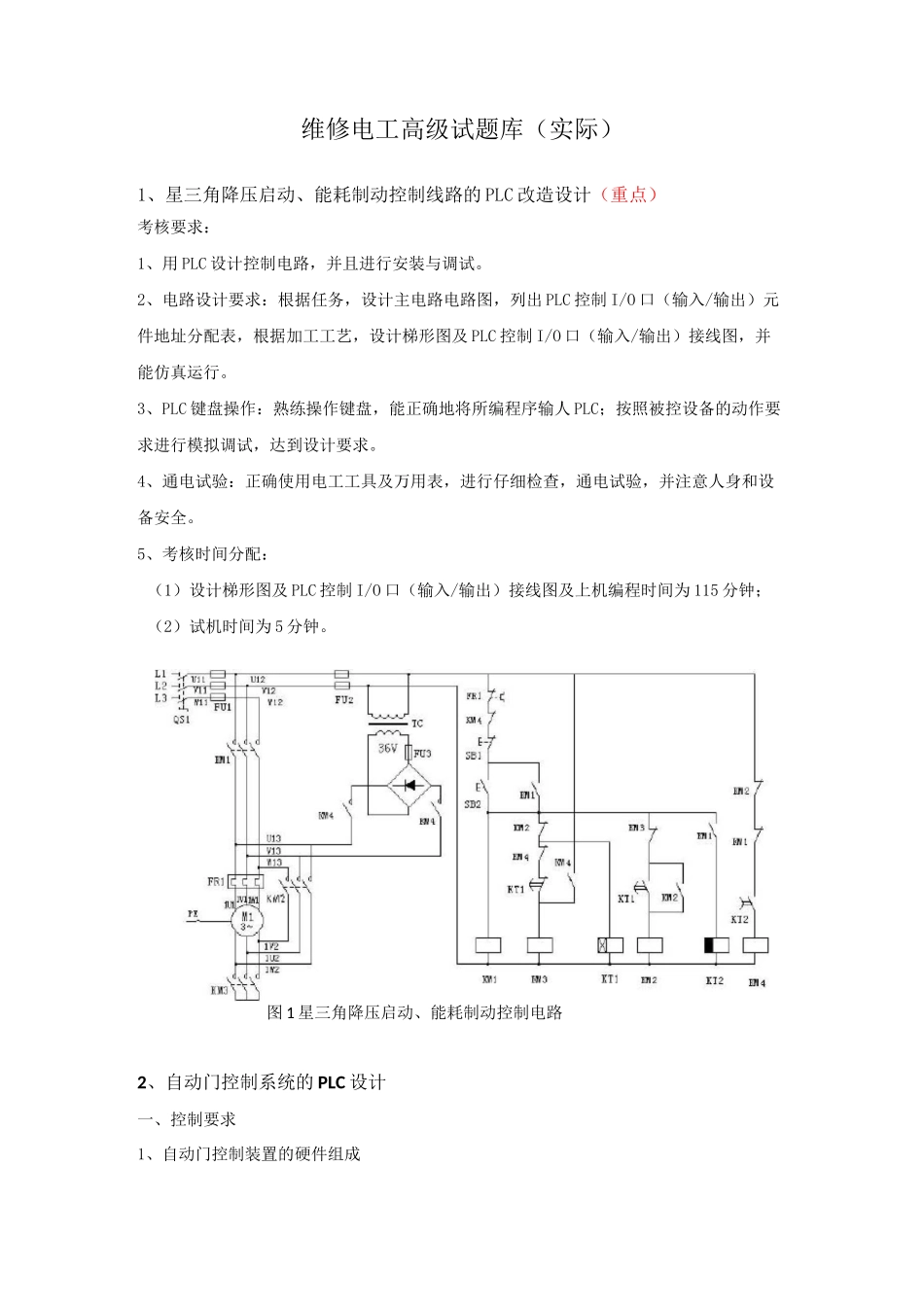

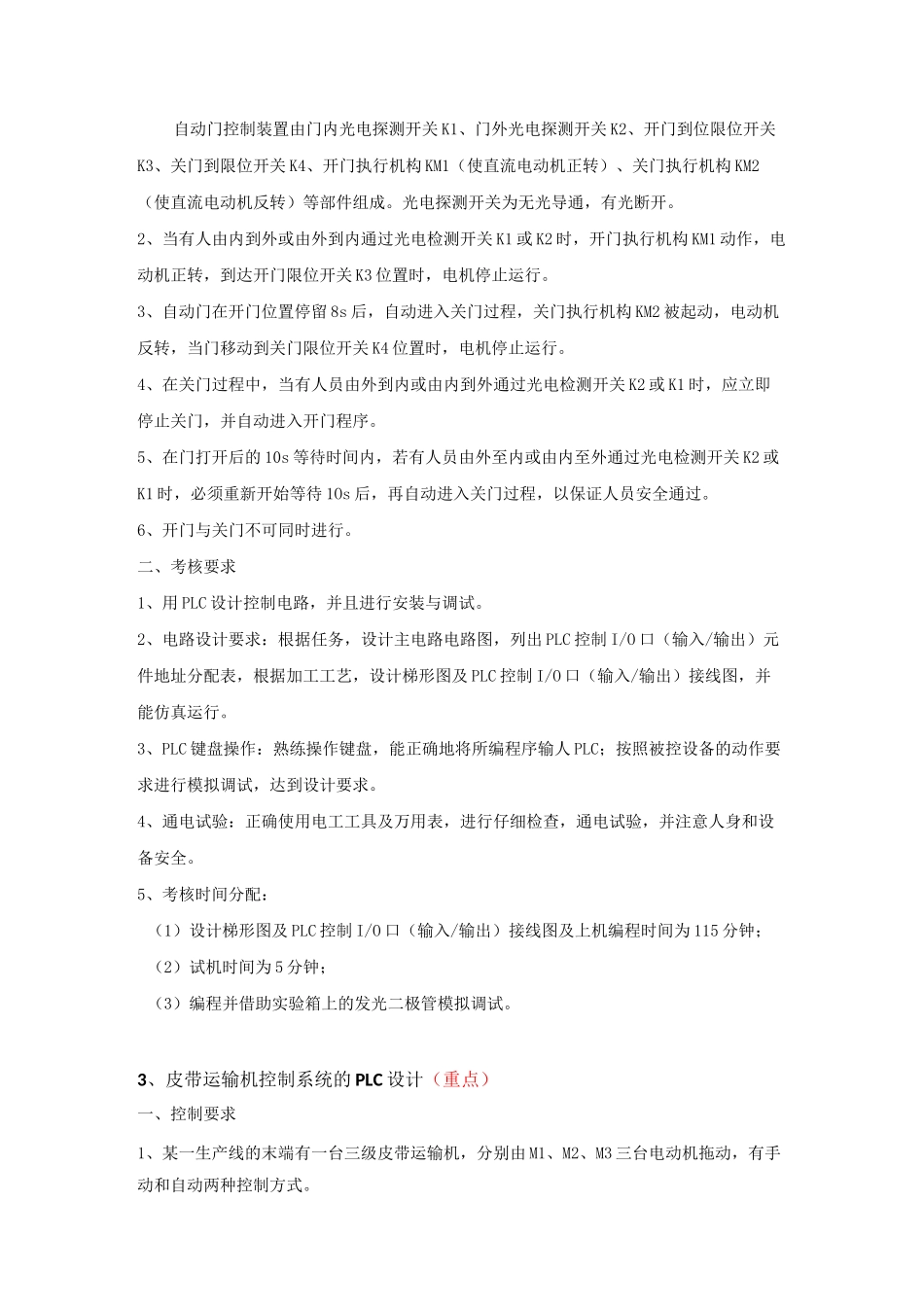

维修电工高级试题库（实际）1、星三角降压启动、能耗制动控制线路的 PLC 改造设计（重点）考核要求：1、用 PLC 设计控制电路，并且进行安装与调试。2、电路设计要求：根据任务，设计主电路电路图，列出 PLC 控制 I/O 口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及 PLC 控制 I/O 口（输入/输出）接线图，并能仿真运行。3、PLC 键盘操作：熟练操作键盘，能正确地将所编程序输人 PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。4、通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。5、考核时间分配：（1）设计梯形图及 PLC 控制 I/O 口（输入/输出）接线图及上机编程时间为 115 分钟；（2）试机时间为 5 分钟。图 1 星三角降压启动、能耗制动控制电路2、自动门控制系统的 PLC 设计一、控制要求1、自动门控制装置的硬件组成自动门控制装置由门内光电探测开关 K1、门外光电探测开关 K2、开门到位限位开关K3、关门到限位开关 K4、开门执行机构 KM1（使直流电动机正转）、关门执行机构 KM2（使直流电动机反转）等部件组成。光电探测开关为无光导通，有光断开。2、当有人由内到外或由外到内通过光电检测开关 K1 或 K2 时，开门执行机构 KM1 动作，电动机正转，到达开门限位开关 K3 位置时，电机停止运行。3、自动门在开门位置停留 8s 后，自动进入关门过程，关门执行机构 KM2 被起动，电动机反转，当门移动到关门限位开关 K4 位置时，电机停止运行。4、在关门过程中，当有人员由外到内或由内到外通过光电检测开关 K2 或 K1 时，应立即停止关门，并自动进入开门程序。5、在门打开后的 10s 等待时间内，若有人员由外至内或由内至外通过光电检测开关 K2 或K1 时，必须重新开始等待 1Os 后，再自动进入关门过程，以保证人员安全通过。6、开门与关门不可同时进行。二、考核要求1、用 PLC 设计控制电路，并且进行安装与调试。2、电路设计要求：根据任务，设计主电路电路图，列出 PLC 控制 I/O 口（输入/输出）元件地址分配表，根据加工工艺，设计梯形图及 PLC 控制 I/O 口（输入/输出）接线图，并能仿真运行。3、PLC 键盘操作：熟练操作键盘，能正确地将所编程序输人 PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。4、通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。5、考核...
