光纤测试方案

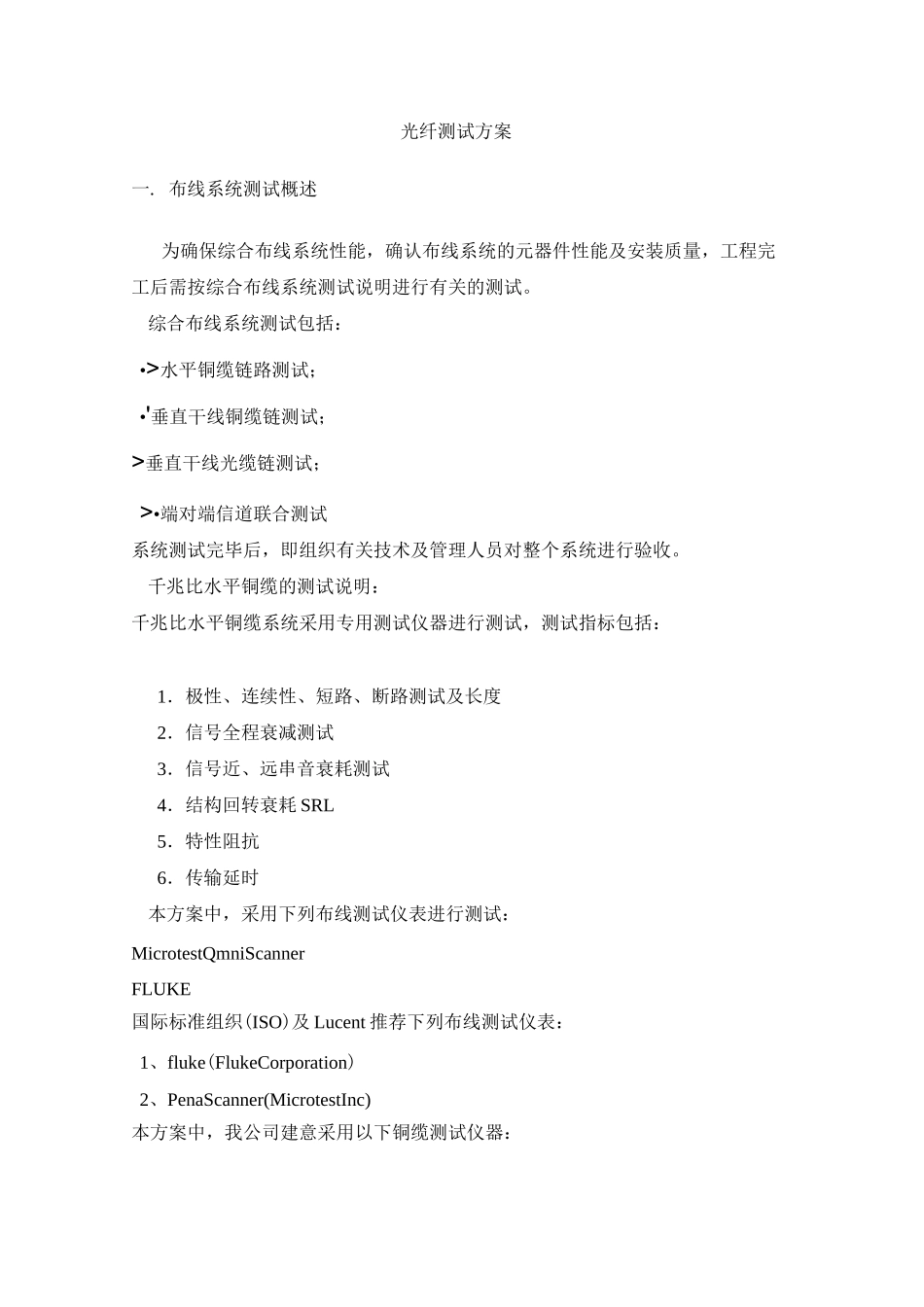

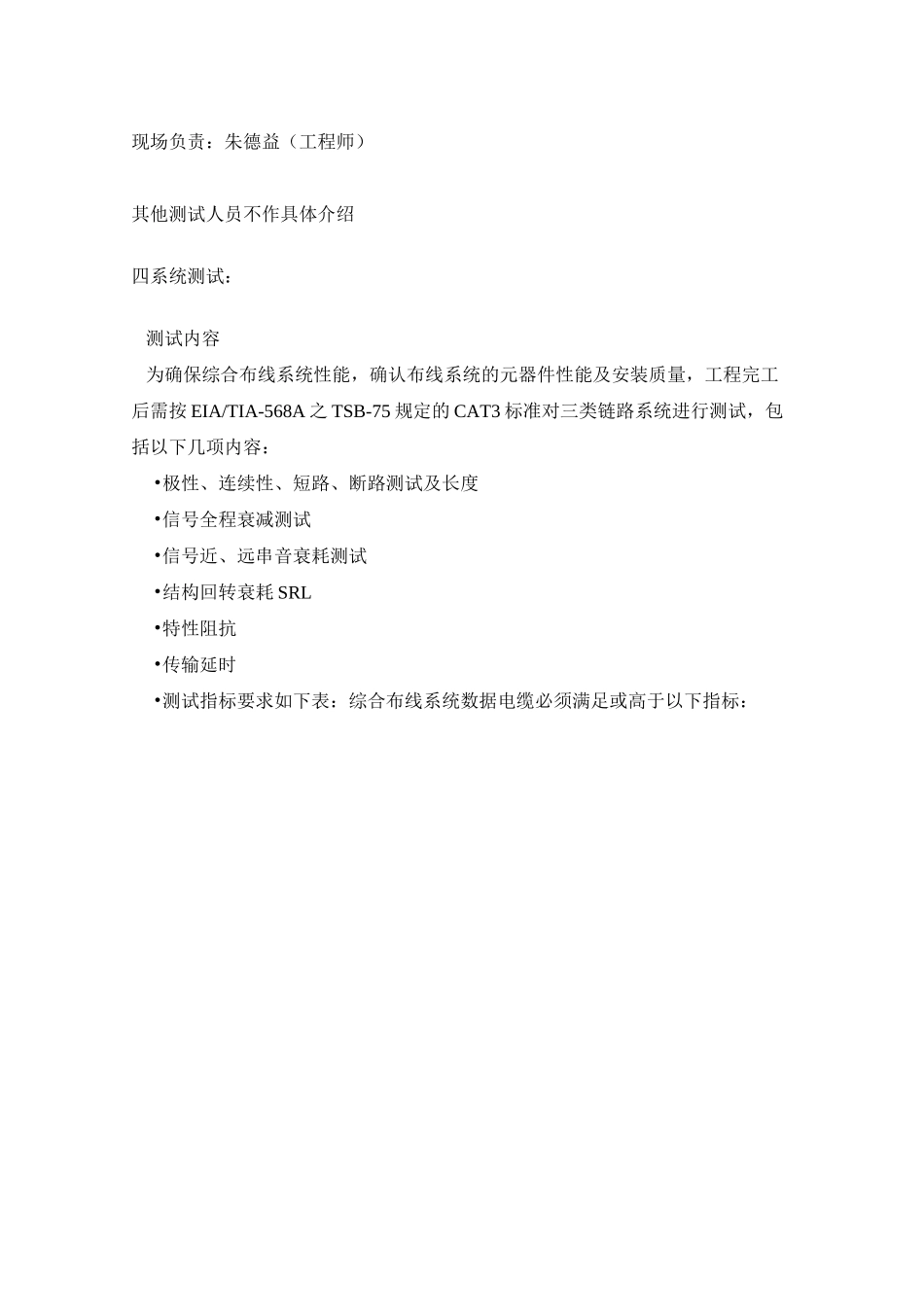

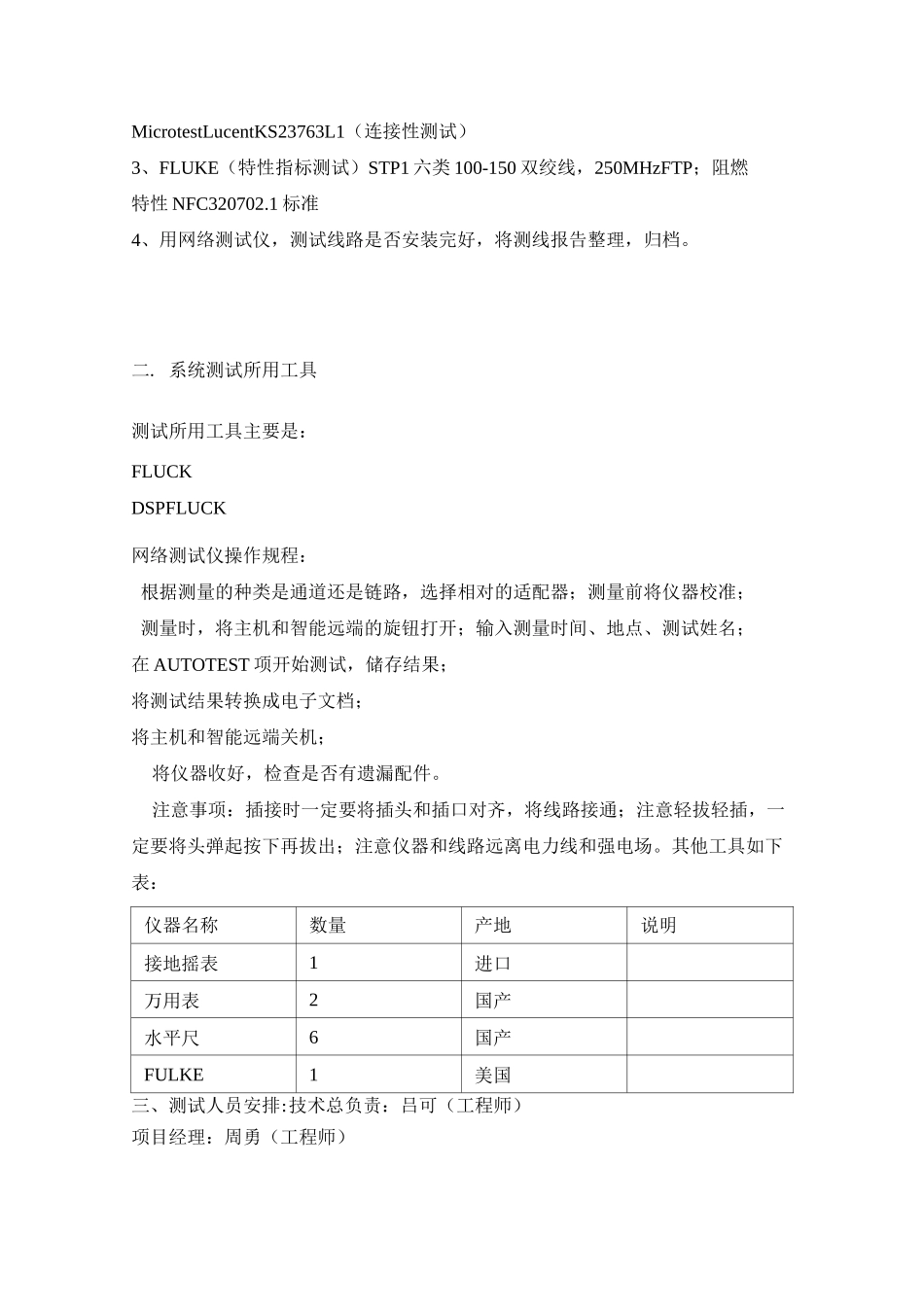

光纤测试方案一. 布线系统测试概述为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按综合布线系统测试说明进行有关的测试。综合布线系统测试包括：•>水平铜缆链路测试；•'垂直干线铜缆链测试；>垂直干线光缆链测试；>•端对端信道联合测试系统测试完毕后，即组织有关技术及管理人员对整个系统进行验收。千兆比水平铜缆的测试说明：千兆比水平铜缆系统采用专用测试仪器进行测试，测试指标包括：1．极性、连续性、短路、断路测试及长度2．信号全程衰减测试3．信号近、远串音衰耗测试4．结构回转衰耗 SRL5．特性阻抗6．传输延时本方案中，采用下列布线测试仪表进行测试：MicrotestQmniScannerFLUKE国际标准组织(ISO)及 Lucent 推荐下列布线测试仪表：1、fluke(FlukeCorporation)2、PenaScanner(MicrotestInc)本方案中，我公司建意采用以下铜缆测试仪器：MicrotestLucentKS23763L1（连接性测试）3、FLUKE（特性指标测试）STP1 六类 100-150 双绞线，250MHzFTP；阻燃特性 NFC320702.1 标准4、用网络测试仪，测试线路是否安装完好，将测线报告整理，归档。二. 系统测试所用工具测试所用工具主要是：FLUCKDSPFLUCK网络测试仪操作规程：根据测量的种类是通道还是链路，选择相对的适配器；测量前将仪器校准；测量时，将主机和智能远端的旋钮打开；输入测量时间、地点、测试姓名；在 AUTOTEST 项开始测试，储存结果；将测试结果转换成电子文档；将主机和智能远端关机；将仪器收好，检查是否有遗漏配件。注意事项：插接时一定要将插头和插口对齐，将线路接通；注意轻拔轻插，一定要将头弹起按下再拔出；注意仪器和线路远离电力线和强电场。其他工具如下表：仪器名称数量产地说明接地摇表1进口万用表2国产水平尺6国产FULKE1美国三、测试人员安排:技术总负责：吕可（工程师）项目经理：周勇（工程师）现场负责：朱德益（工程师）其他测试人员不作具体介绍四系统测试：测试内容为确保综合布线系统性能，确认布线系统的元器件性能及安装质量，工程完工后需按 EIA/TIA-568A 之 TSB-75 规定的 CAT3 标准对三类链路系统进行测试，包括以下几项内容：•极性、连续性、短路、断路测试及长度•信号全程衰减测试•信号近、远串音衰耗测试•结构回转衰耗 SRL•特性阻抗•传输延时•测试指标要求如下表：综合布线系统数据电缆必须满足或高于以下指标：FrequeneVInE?ertior.1OE?SNEXTPPACRPPxzxrP3ACRELFEXTPPELFEXTAReturn...
