安全监测各类仪器成果计算方法

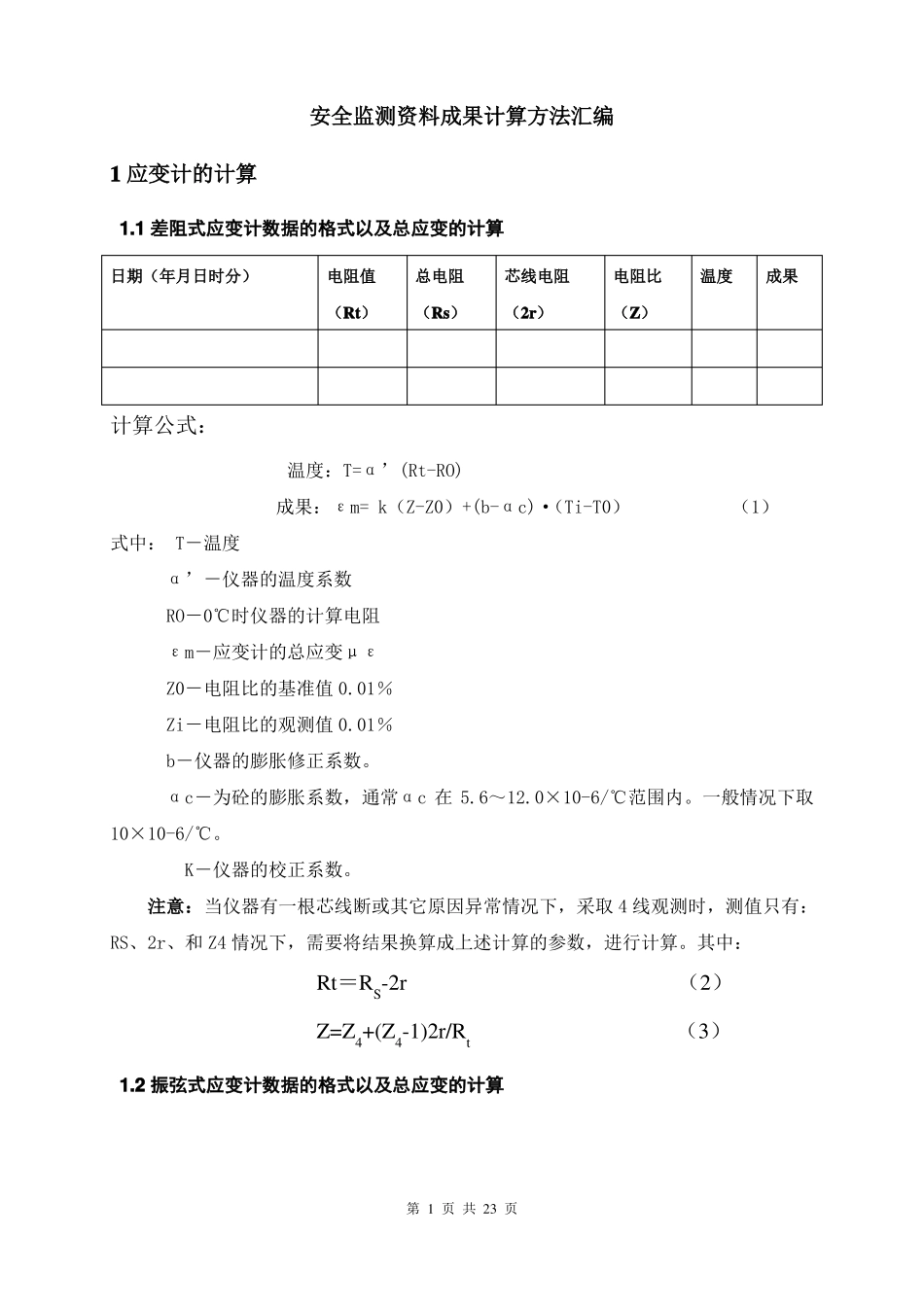

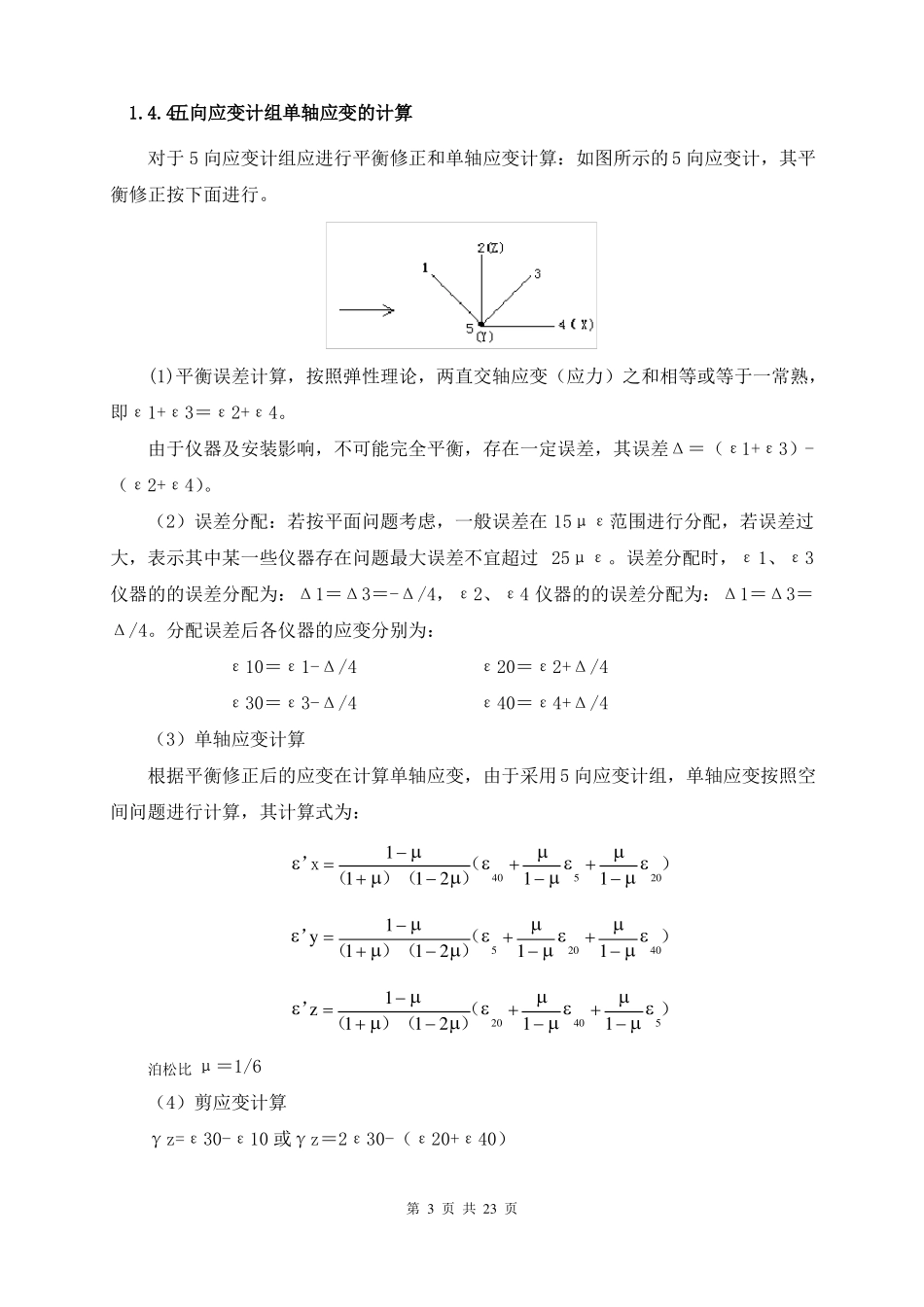

安全监测资料成果计算方法汇编1 应变计的计算1.1 差阻式应变计数据的格式以及总应变的计算日期（年月日时分）电阻值（Rt）总电阻（Rs）芯线电阻（2r）电阻比（Z）温度成果计算公式：温度：T=α’(Rt-RO)成果：εm= k（Z-Z0）+(b-αc)·（Ti-T0）（1）式中： T－温度α’－仪器的温度系数 RO－0℃时仪器的计算电阻εm－应变计的总应变με Z0－电阻比的基准值 0.01％ Zi－电阻比的观测值 0.01％ b－仪器的膨胀修正系数。αc－为砼的膨胀系数，通常αc 在 5.6～12.0×10-6/℃范围内。一般情况下取10×10-6/℃。K－仪器的校正系数。注意：当仪器有一根芯线断或其它原因异常情况下，采取 4 线观测时，测值只有：RS、2r、和 Z4 情况下，需要将结果换算成上述计算的参数，进行计算。其中：Rt＝RS-2r（2）Z=Z4+(Z4-1)2r/Rt（3）1.2 振弦式应变计数据的格式以及总应变的计算第 1 页 共 23 页日期（年月日时分）频率读数（digit）温度（℃）温度成果计算公式：εm= k（Li-L0）+(b-αc)·（Ti-T0）（4）式中：εm－应变计的总应变με， Li－频率模数，物理含义为频率的平方除以 1000。 L0－频率模数的基准值。1.3 单支应变计和无应力计单支应变计和无应力计均按照上式（1）和（4）进行计算。无应力计计算时成果代号为εg。1.4 应变计组单轴应变的计算1.4.1 应力应变的计算应力应变计算式：ε＝εm-εg1.4.2 两向应变计组单轴应变的计算’x 1 （x y）（1 ）（1 2）1 1 （y x）（1 ）（1 2）1 ’y 其中：μ－混凝土的泊松比，一般常用 0.16。1.4.3 三向应变计组单轴应变的计算’x 1 （x y z）（1 ）（1 2）1 1 ’y 1 （y x z）（1 ）（1 2）1 1 ’z 1 （z x y）（1 ）（1 2）1 1 第 2 页 共 23 页1.4.4五向应变计组单轴应变的计算对于 5 向应变计组应进行平衡修正和单轴应变计算：如图所示的 5 向应变计，其平衡修正按下面进行。(1)平衡误差计算，按照弹性理论，两直交轴应变（应力）之和相等或等于一常熟，即ε1+ε3＝ε2+ε4。由于仪器及安装影响，不可能完全平衡，存在一定误差，其误差Δ＝（ε1+ε3）-（ε2+ε4）。（2）误差分配：若按平面问题考虑，一般误差在 15με范围进行分配，若误...
