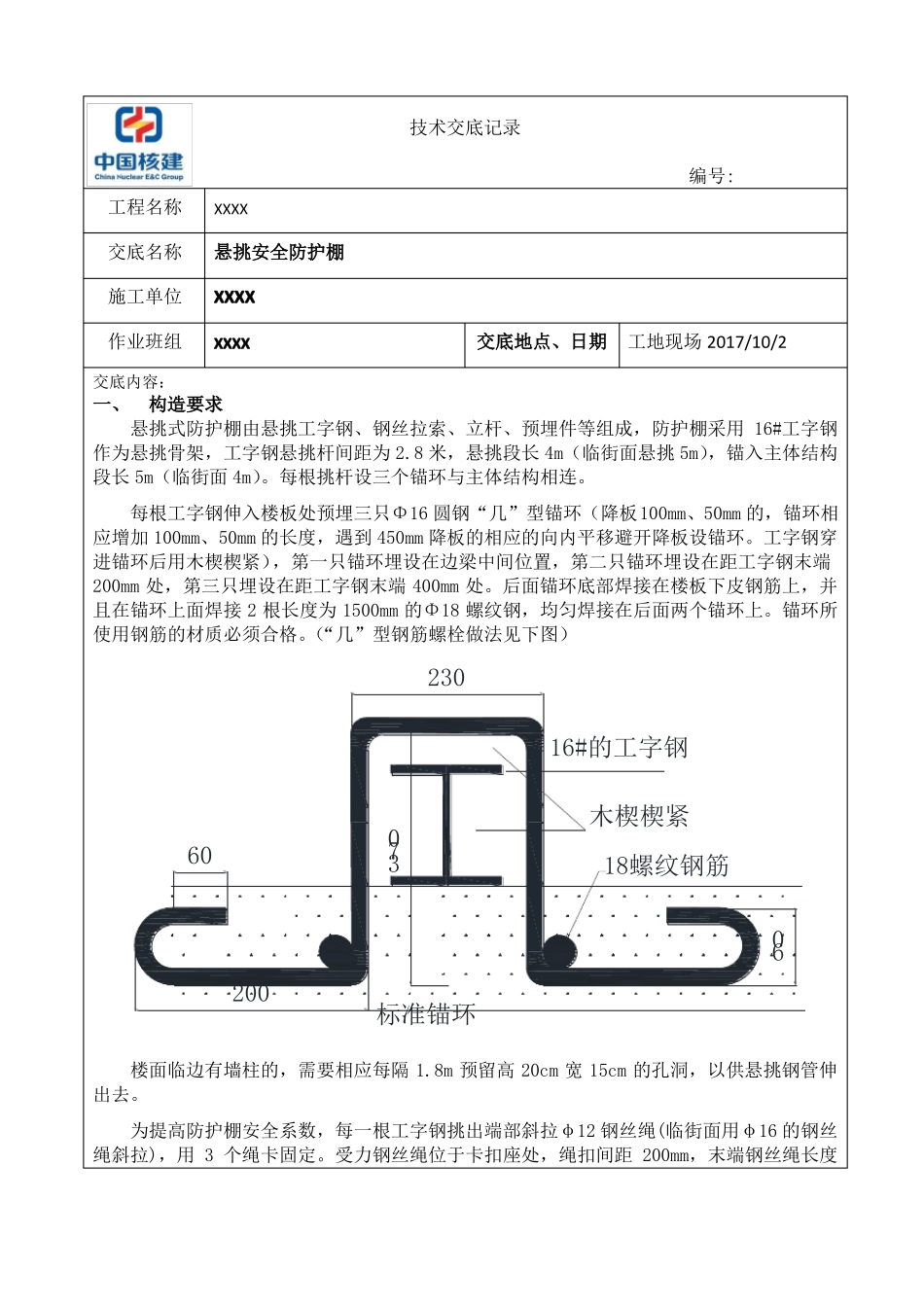

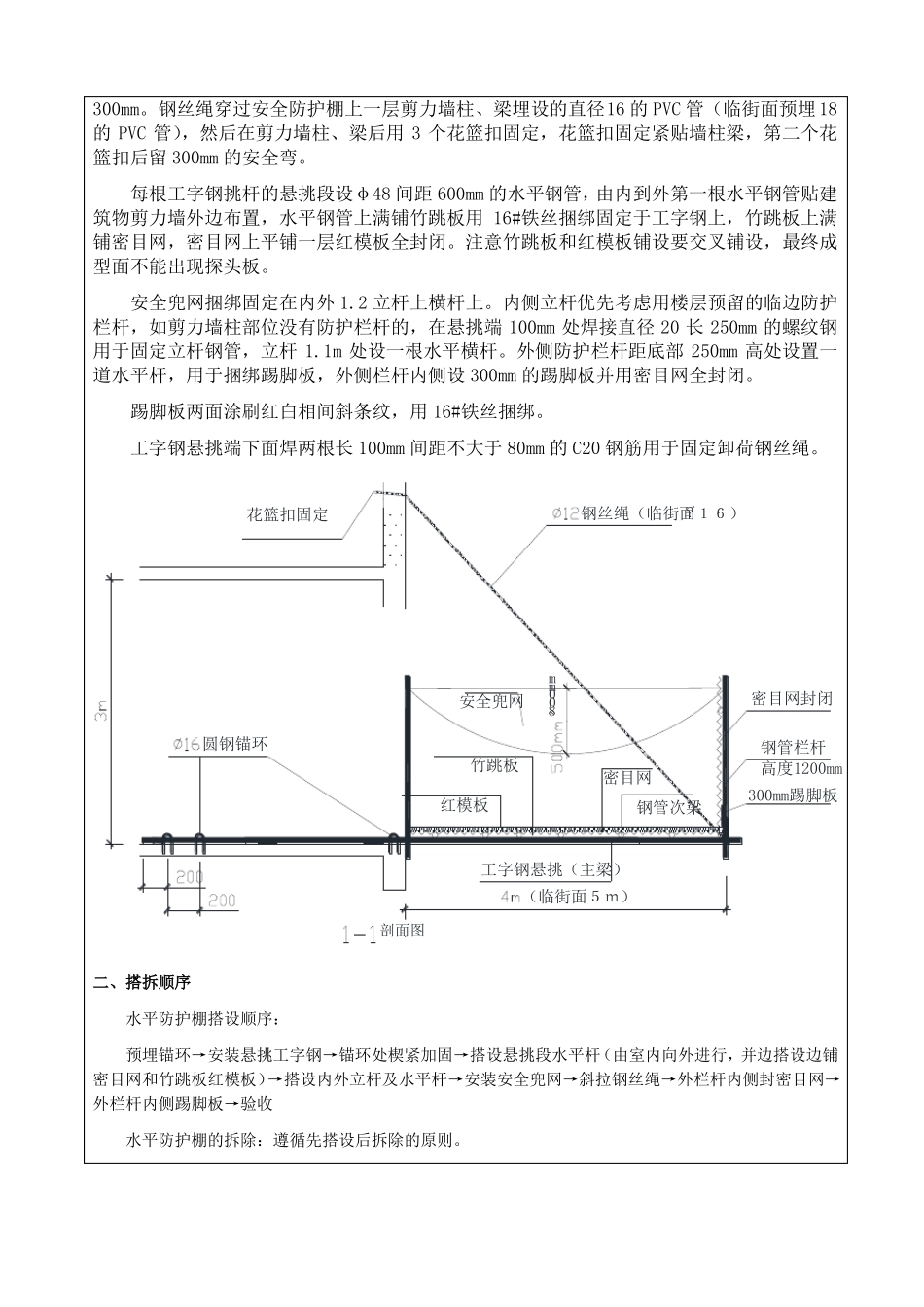

技术交底记录编号:工程名称交底名称施工单位作业班组交底内容：XXXX悬挑安全防护棚XXXXXXXX交底地点、日期工地现场 2017/10/2一、构造要求悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆、预埋件等组成，防护棚采用 16#工字钢作为悬挑骨架，工字钢悬挑杆间距为 2.8 米，悬挑段长 4m（临街面悬挑 5m），锚入主体结构段长 5m（临街面 4m）。每根挑杆设三个锚环与主体结构相连。每根工字钢伸入楼板处预埋三只Φ16 圆钢“几”型锚环（降板100mm、50mm 的，锚环相应增加 100mm、50mm 的长度，遇到 450mm 降板的相应的向内平移避开降板设锚环。工字钢穿进锚环后用木楔楔紧），第一只锚环埋设在边梁中间位置，第二只锚环埋设在距工字钢末端200mm 处，第三只埋设在距工字钢末端 400mm 处。后面锚环底部焊接在楼板下皮钢筋上，并且在锚环上面焊接 2 根长度为 1500mm 的Φ18 螺纹钢，均匀焊接在后面两个锚环上。锚环所使用钢筋的材质必须合格。（“几”型钢筋螺栓做法见下图）23016#的工字钢木楔楔紧18螺纹钢筋60370200标准锚环60楼面临边有墙柱的，需要相应每隔 1.8m 预留高 20cm 宽 15cm 的孔洞，以供悬挑钢管伸出去。为提高防护棚安全系数，每一根工字钢挑出端部斜拉φ12 钢丝绳(临街面用φ16 的钢丝绳斜拉)，用 3 个绳卡固定。受力钢丝绳位于卡扣座处，绳扣间距 200mm，末端钢丝绳长度300mm。钢丝绳穿过安全防护棚上一层剪力墙柱、梁埋设的直径16 的 PVC 管（临街面预埋 18的 PVC 管），然后在剪力墙柱、梁后用 3 个花篮扣固定，花篮扣固定紧贴墙柱梁，第二个花篮扣后留 300mm 的安全弯。每根工字钢挑杆的悬挑段设φ48 间距 600mm 的水平钢管，由内到外第一根水平钢管贴建筑物剪力墙外边布置，水平钢管上满铺竹跳板用 16#铁丝捆绑固定于工字钢上，竹跳板上满铺密目网，密目网上平铺一层红模板全封闭。注意竹跳板和红模板铺设要交叉铺设，最终成型面不能出现探头板。安全兜网捆绑固定在内外 1.2 立杆上横杆上。内侧立杆优先考虑用楼层预留的临边防护栏杆，如剪力墙柱部位没有防护栏杆的，在悬挑端 100mm 处焊接直径 20 长 250mm 的螺纹钢用于固定立杆钢管，立杆 1.1m 处设一根水平横杆。外侧防护栏杆距底部 250mm 高处设置一道水平杆，用于捆绑踢脚板，外侧栏杆内侧设 300mm 的踢脚板并用密目网全封闭。踢脚板两面涂刷红白相间斜条纹，用 16#铁丝捆绑。工字钢悬挑端下面焊两根长 100mm 间距...
