完整平米独栋住宅空气源热泵供暖制冷热水方案

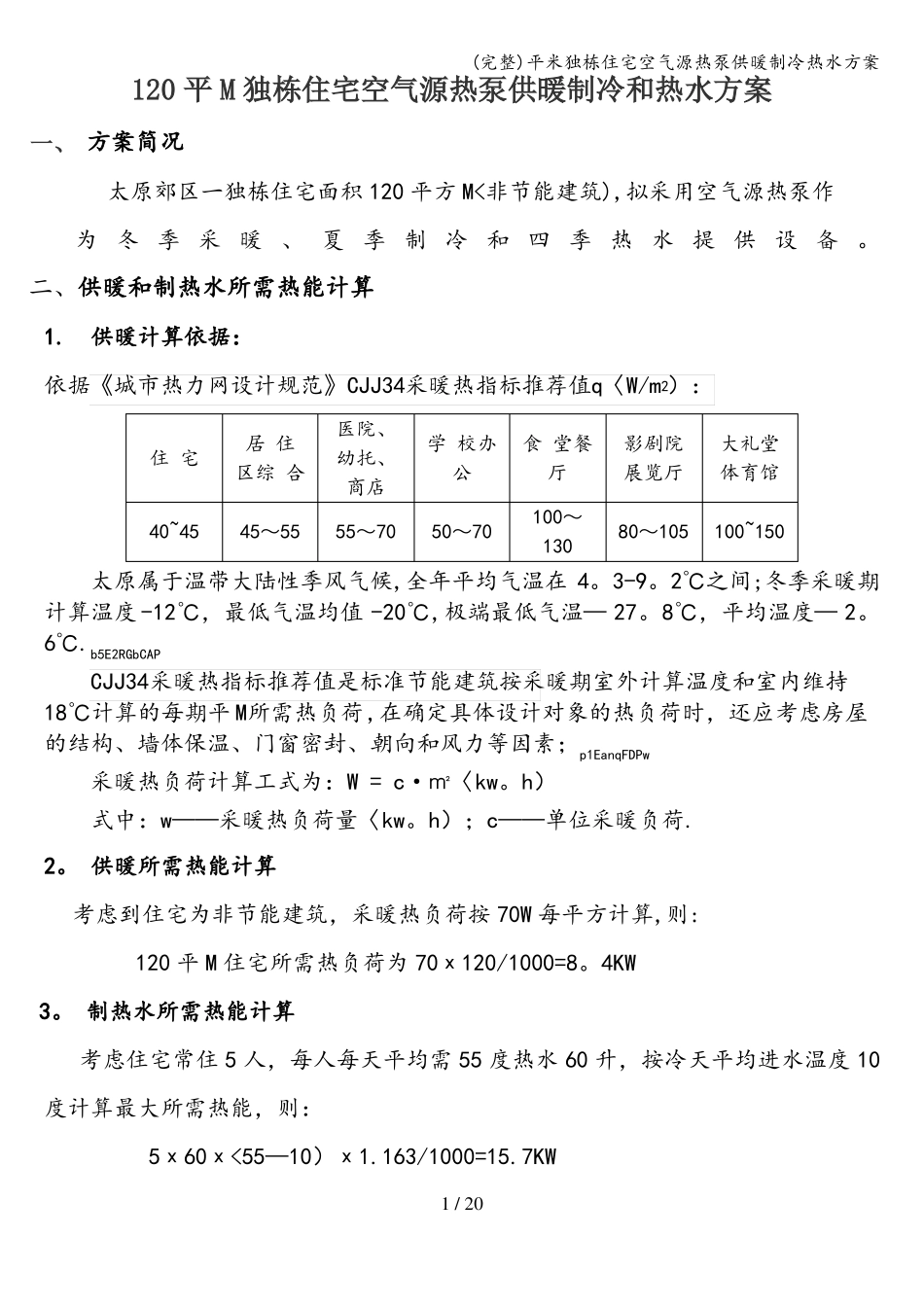

完整平米独栋住宅空气源热泵供暖制冷热水方案_第1页
1/20
完整平米独栋住宅空气源热泵供暖制冷热水方案_第2页
2/20

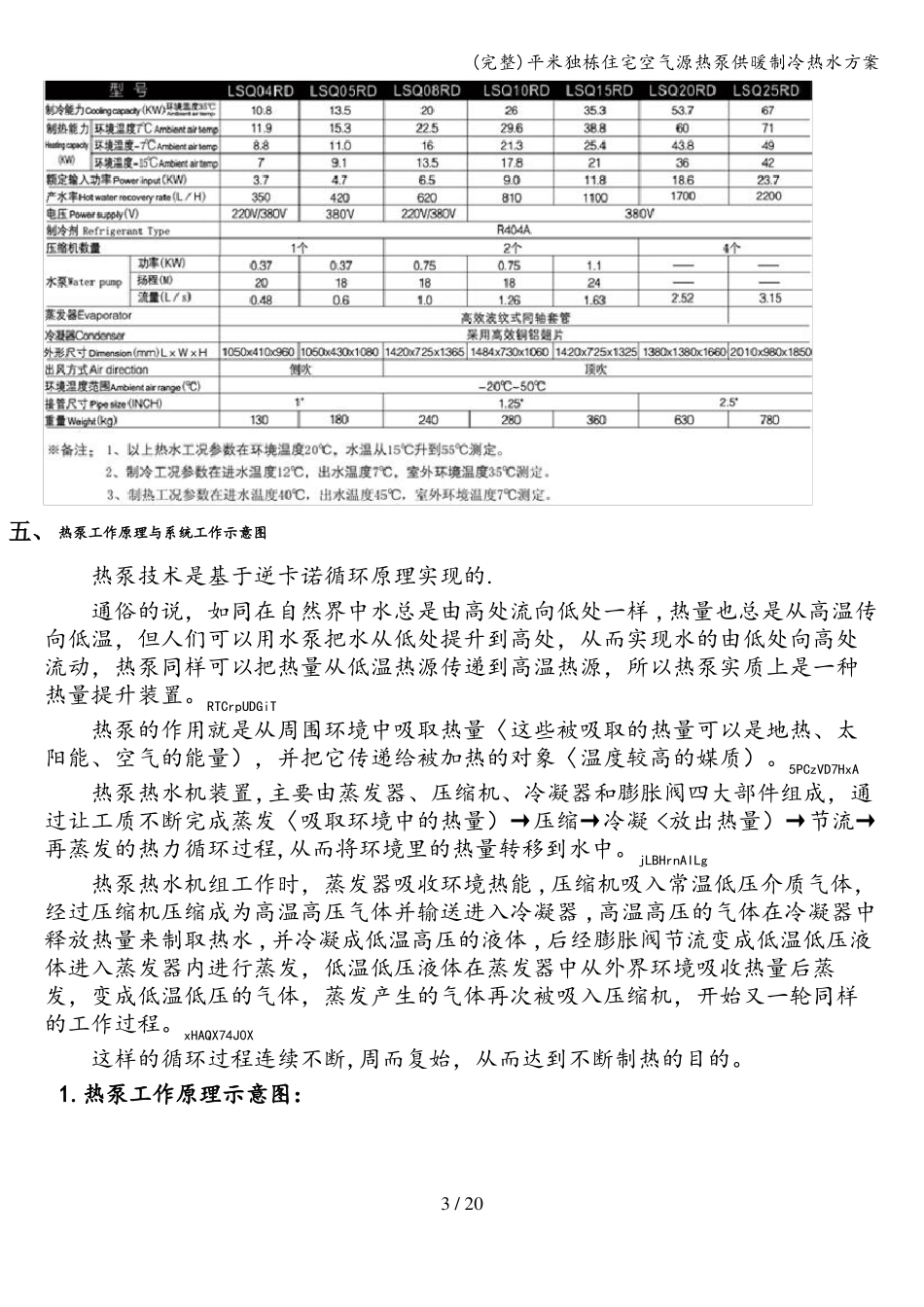

完整平米独栋住宅空气源热泵供暖制冷热水方案_第3页
3/20
(完整)平米独栋住宅空气源热泵供暖制冷热水方案120 平 M 独栋住宅空气源热泵供暖制冷和热水方案一、 方案简况太原郊区一独栋住宅面积 120 平方 M<非节能建筑),拟采用空气源热泵作为 冬 季 采 暖 、 夏 季 制 冷 和 四 季 热 水 提 供 设 备 。二、供暖和制热水所需热能计算1.供暖计算依据:依据《城市热力网设计规范》CJJ34采暖热指标推荐值q〈W/m ):住 宅居 住区综 合45~55医院、幼托、商店55~70学 校办食 堂餐公厅50~70100~130影剧院展览厅大礼堂体育馆240~4580~105100~150太原属于温带大陆性季风气候,全年平均气温在 4。3-9。2℃之间;冬季采暖期计算温度 -12℃,最低气温均值 -20℃,极端最低气温— 27。8℃,平均温度— 2。6℃.b5E2RGbCAPCJJ34采暖热指标推荐值是标准节能建筑按采暖期室外计算温度和室内维持18℃计算的每期平 M所需热负荷,在确定具体设计对象的热负荷时,还应考虑房屋的结构、墙体保温、门窗密封、朝向和风力等因素;p1EanqFDPw采暖热负荷计算工式为:W = c·㎡〈kw。h)式中:w——采暖热负荷量〈kw。h);c——单位采暖负荷.2。 供暖所需热能计算考虑到住宅为非节能建筑,采暖热负荷按 70W 每平方计算,则:120 平 M 住宅所需热负荷为 70х120/1000=8。4KW 3。 制热水所需热能计算考虑住宅常住 5 人,每人每天平均需 55 度热水 60 升,按冷天平均进水温度 10度计算最大所需热能,则:5х60х<55—10)х1.163/1000=15.7KW1 / 20(完整)平米独栋住宅空气源热泵供暖制冷热水方案三、 功率配置和设备选型制热水需热能 15。7KW,按设备每天工作运行 8 小时计算,每小时所需功率为1.96KW,加上住宅所需热负荷 8.4KW,合计为 10。4KW。DXDiTa9E3d对照西莱克超低温空气源各机组零下7—15 度输出功率,最佳机型配置为LSQ05RD 热水优先型机组。四、 热水优先型 LSQ05RD 机组介绍a) 产品外观:b) 产品特点:<1)制冷、制热、生活热水一体化功能,可 24 小时提供热水。<2)冬季低温运行,比普通中央空调热效率高 50-80%.〈3)夏季可制冷,与普通中央空调一样.〈4)主要零部件均采用国际著名品牌元件;无污染环境,无排放,环保节能。<5)全部系统采用智能化电脑控制,用户在室内操作,无需专人看管;<6)运行费用低,后期维护少,运行稳定,易满足建筑设计及安装的需要.c) 技术参数:2 / 20(完整)平米独栋住宅空气源热泵供暖制冷热水方案五、 热泵工作原理...
