完整高压线安全防护方案

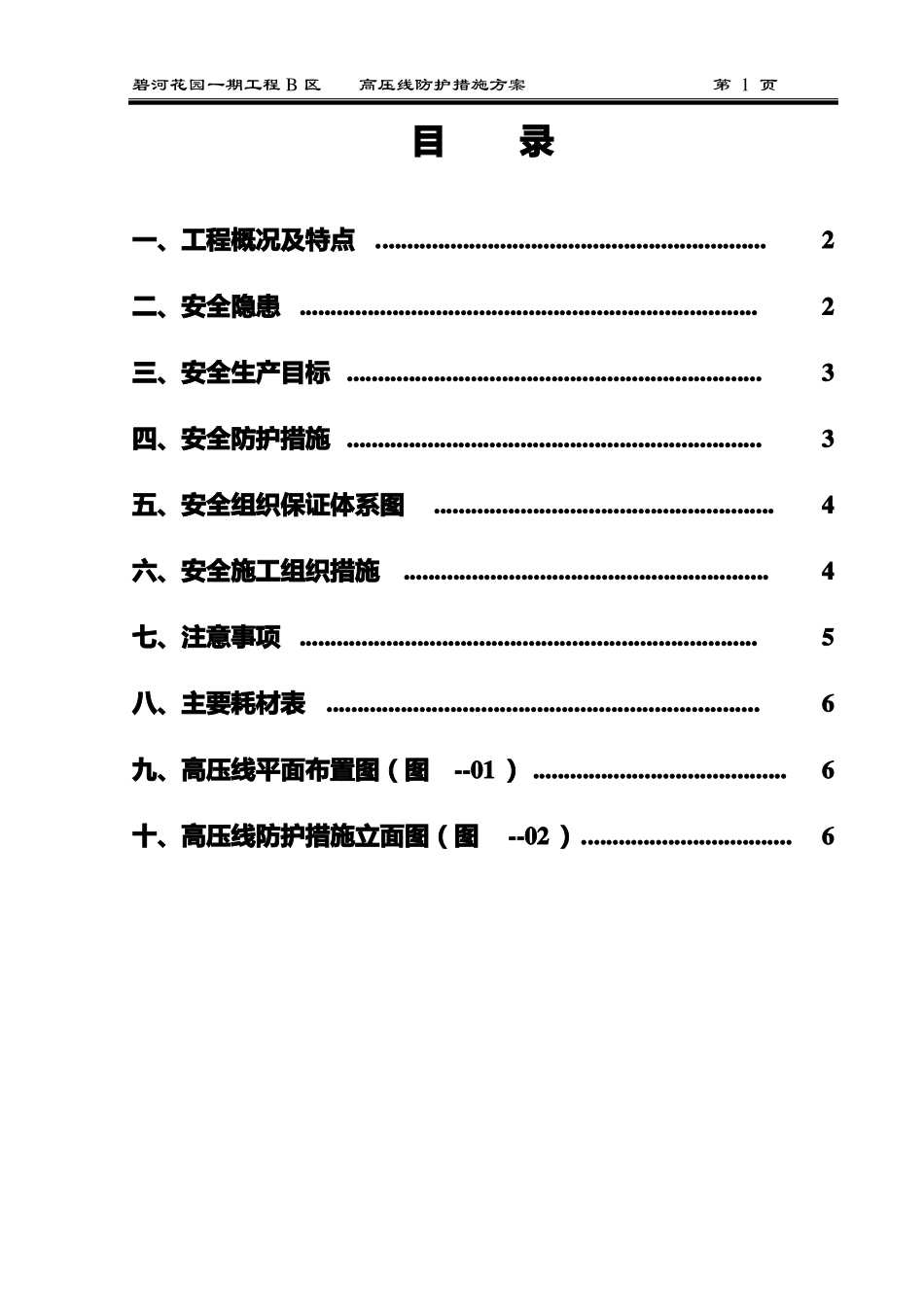

碧河花园一期工程 B 区高压线防护措施方案第 1 页目录一、工程概况及特点...............................................................2二、安全隐患 ..........................................................................2三、安全生产目标 ...................................................................3四、安全防护措施 ...................................................................3五、安全组织保证体系图 .......................................................4六、安全施工组织措施...........................................................4七、注意事项 ..........................................................................5八、主要耗材表 ......................................................................6九、高压线平面布置图（图--01 ） .........................................6十、高压线防护措施立面图（图--02 ）..................................6碧河花园一期工程 B 区高压线防护措施方案第 2 页一、工程概况及特点本工程拟建于北京市海淀区西直门，由北京东方筑中建设规划设计有限公司设计，位于海淀区与西城区交界之处。北邻高梁桥路，与北京北站仅尺步遥；南邻长河，与西城区隔河相望。现场四通一平准备工作基本就绪，我单位施工区域：B1-18 线到 B1-34 线，D 轴到 J 轴（包括地下室两层，地上十六层，檐口高度为55.5 米），为框剪结构的地下室。地上部分为钢筋砼框架-剪力墙结构，基底标高为▽-9.830 ，建筑物最高顶标高约55.500 ，占地面积约为2970.65m 2。二、安全隐患在拟建楼的北面有一架高压线走过，高压线与 J 轴几乎平行，在其北面离J 轴 15~20 米，离地 10 米左右。在 J 轴与高压线之间我们需要安装两台2×5015K 自升式塔吊进行水平与垂直运输，高压线与塔吊的距离仅5 米左右。按北京市有关规定，确保施工生产及高压线的路输电安全，需对高压线路进行隔离防护，消除安全隐患。碧河花园一期工程 B 区高压线防护措施方案第 3 页三、安全生产目标杜绝重大安全事故和机械事故的发生，死亡率为零，负伤率不大于 1.5‰。四、安全防护措施为了保证施工及输电线路的安全，我们需要对高压线采取隔离防护措施，基本做法如下：在高压线下面搭设一条双排脚手架，脚手架的立杆为φ48×3.5 钢管，底部用 -250 ×30...
