定向钻拉管施工方案

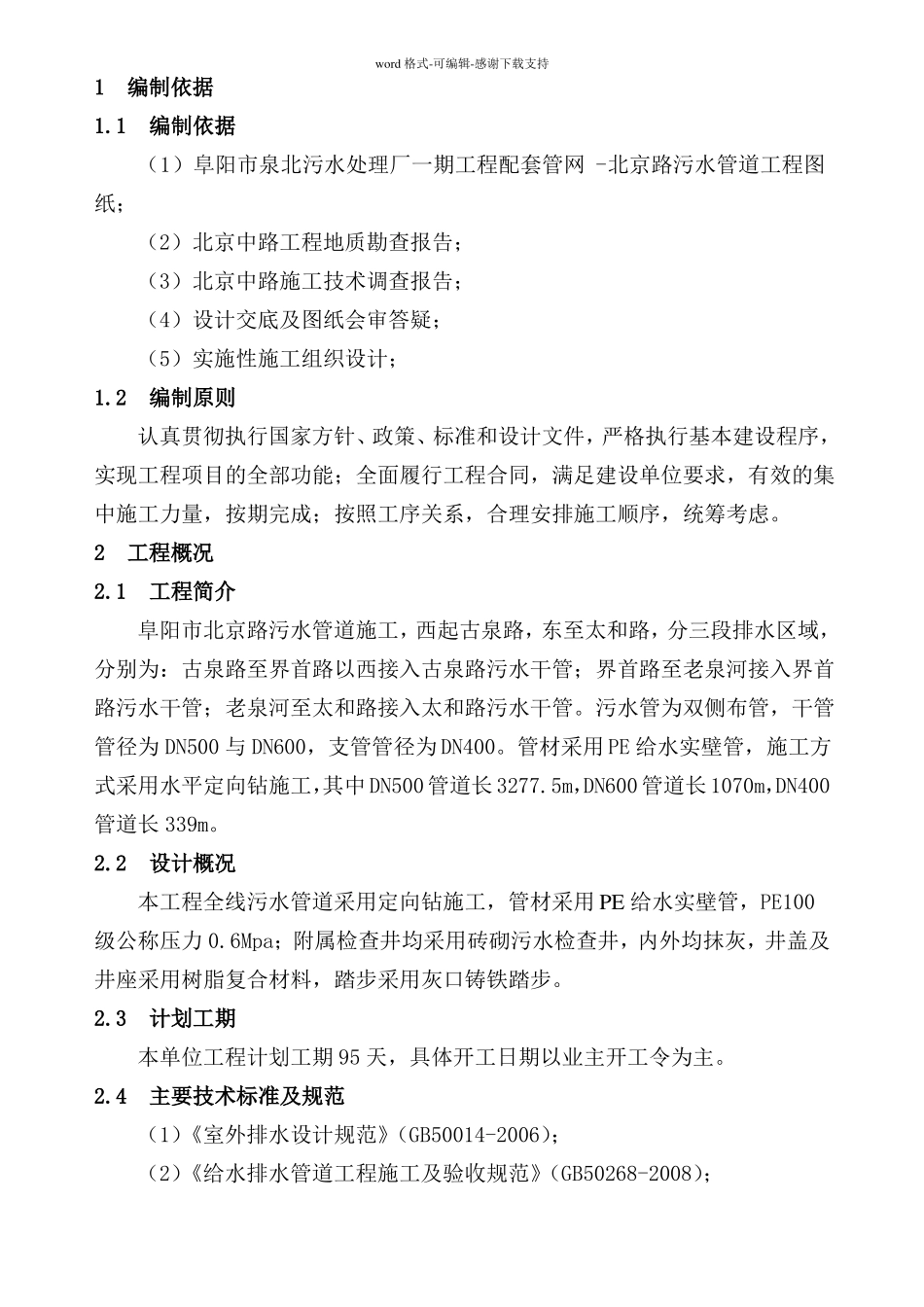

word 格式-可编辑-感谢下载支持1编制依据1.1编制依据（1）阜阳市泉北污水处理厂一期工程配套管网 -北京路污水管道工程图纸；（2）北京中路工程地质勘查报告；（3）北京中路施工技术调查报告；（4）设计交底及图纸会审答疑；（5）实施性施工组织设计；1.2编制原则认真贯彻执行国家方针、政策、标准和设计文件，严格执行基本建设程序，实现工程项目的全部功能；全面履行工程合同，满足建设单位要求，有效的集中施工力量，按期完成；按照工序关系，合理安排施工顺序，统筹考虑。2工程概况2.1工程简介阜阳市北京路污水管道施工，西起古泉路，东至太和路，分三段排水区域，分别为：古泉路至界首路以西接入古泉路污水干管；界首路至老泉河接入界首路污水干管；老泉河至太和路接入太和路污水干管。污水管为双侧布管，干管管径为 DN500 与 DN600，支管管径为 DN400。管材采用 PE 给水实壁管，施工方式采用水平定向钻施工，其中 DN500 管道长 3277.5m，DN600 管道长 1070m，DN400管道长 339m。2.2设计概况本工程全线污水管道采用定向钻施工，管材采用 PE 给水实壁管，PE100级公称压力 0.6Mpa；附属检查井均采用砖砌污水检查井，内外均抹灰，井盖及井座采用树脂复合材料，踏步采用灰口铸铁踏步。2.3计划工期本单位工程计划工期 95 天，具体开工日期以业主开工令为主。2.4主要技术标准及规范（1）《室外排水设计规范》（GB50014-2006）；（2）《给水排水管道工程施工及验收规范》（GB50268-2008）；word 格式-可编辑-感谢下载支持（3）《给水排水工程管道结构设计规范》（GB50332-2002）；（4）《埋地用聚乙烯（PE）结构壁管道系统-聚乙烯缠绕结构壁管材》（GB/T19472.2-2004）；（5）《埋地聚乙烯排水管道工程技术规程》（CECS164:2004）；（6）《水平定向钻进管线铺设工程技术规范》；（7）《埋地聚乙烯给水管道工程技术规程》（CJJ101-2004）；（8）《给水用（PE）聚乙烯管材》（GB/T 13663-2000）；（9）《给水排水管道工程施工及验收规范》GB50268-2008；2.5自然条件2.5.1地形地貌拟建场地位于阜阳市城区西北部，微地貌单元属老泉河漫滩，现场地地形略有起伏，现有道路两侧原有多条水沟及池塘，现在均为绿化带和人行道，孔口高程（黄海高程）为 28.17～31.76 米，高差 3.59 米。2.5.2地基土层构成及特征根据钻探揭露地层及土工试验成果和原位测试数据分析，场地地基土层自上而下可分为如下 3 层：第 1 层，杂填土（Q4 ml ...
