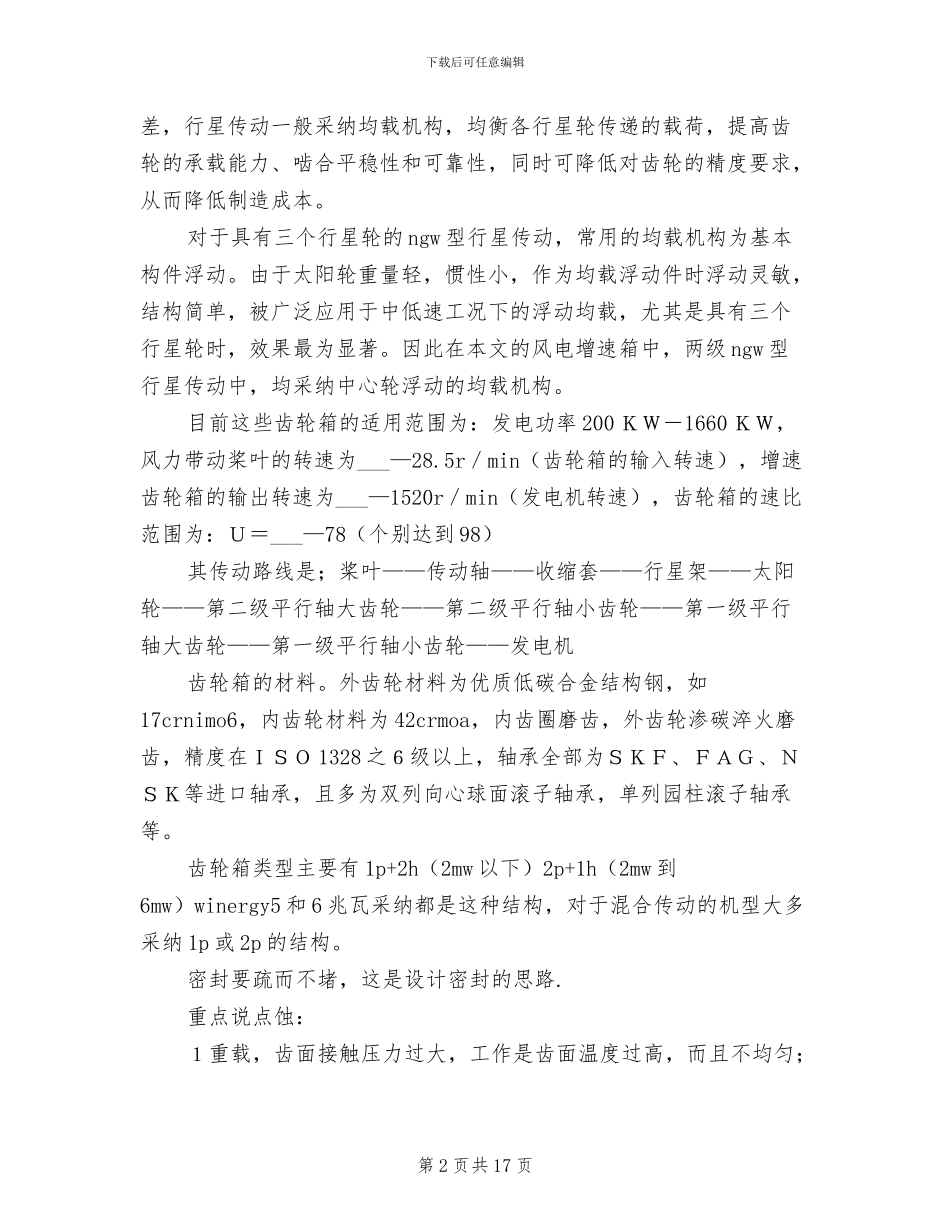

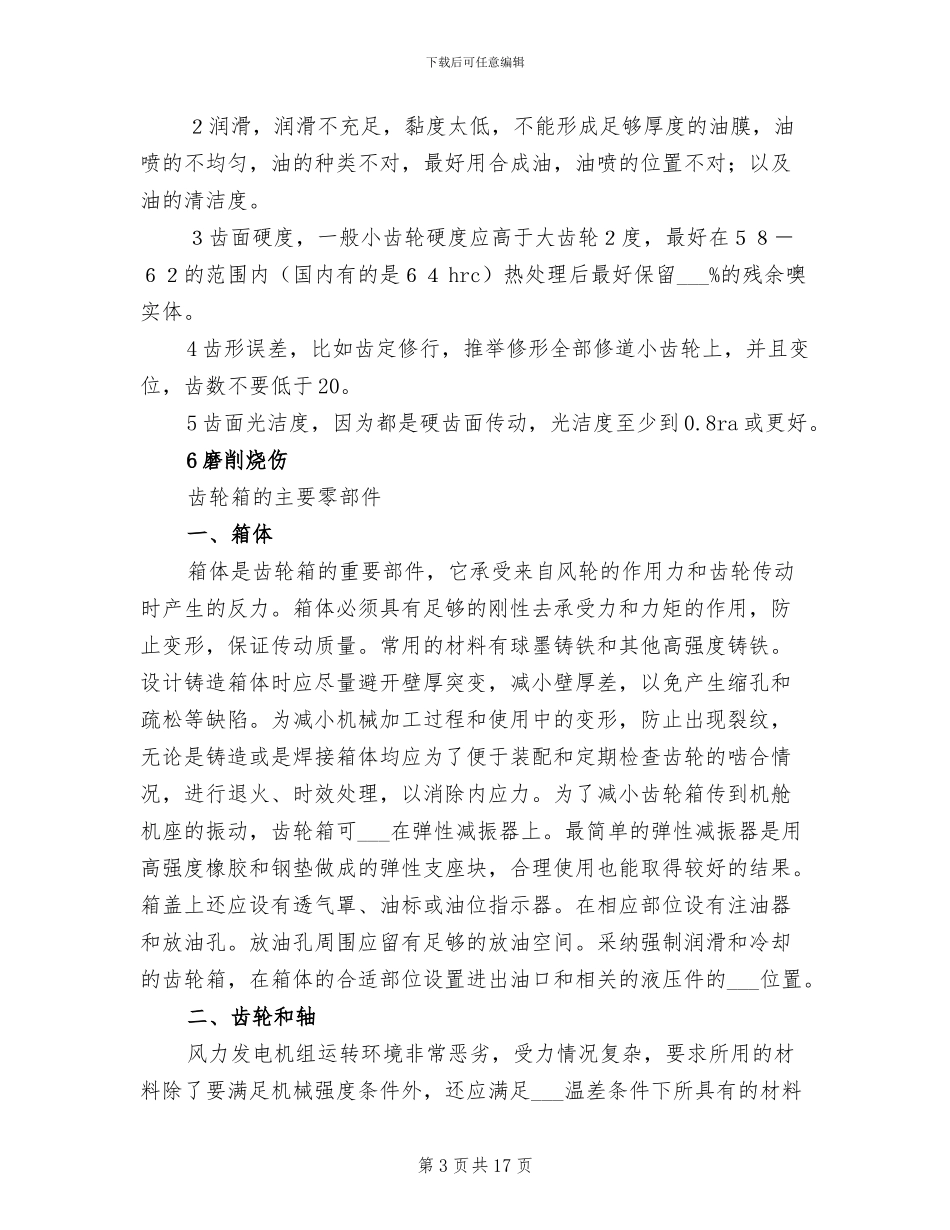

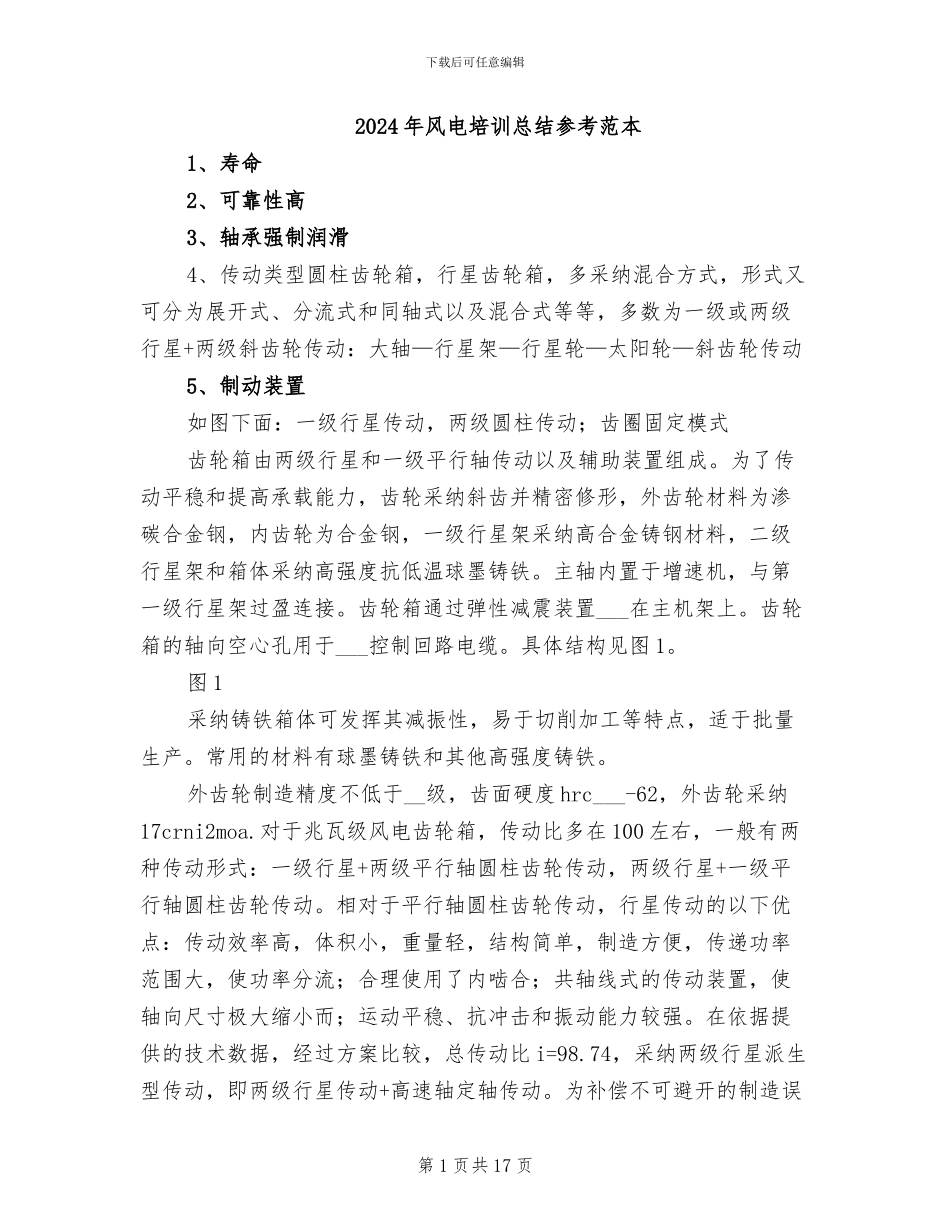

下载后可任意编辑2024 年风电培训总结参考范本1、寿命2、可靠性高3、轴承强制润滑4、传动类型圆柱齿轮箱，行星齿轮箱，多采纳混合方式，形式又可分为展开式、分流式和同轴式以及混合式等等，多数为一级或两级行星+两级斜齿轮传动：大轴—行星架—行星轮—太阳轮—斜齿轮传动5、制动装置如图下面：一级行星传动，两级圆柱传动；齿圈固定模式齿轮箱由两级行星和一级平行轴传动以及辅助装置组成。为了传动平稳和提高承载能力，齿轮采纳斜齿并精密修形，外齿轮材料为渗碳合金钢，内齿轮为合金钢，一级行星架采纳高合金铸钢材料，二级行星架和箱体采纳高强度抗低温球墨铸铁。主轴内置于增速机，与第一级行星架过盈连接。齿轮箱通过弹性减震装置___在主机架上。齿轮箱的轴向空心孔用于___控制回路电缆。具体结构见图 1。图 1采纳铸铁箱体可发挥其减振性，易于切削加工等特点，适于批量生产。常用的材料有球墨铸铁和其他高强度铸铁。外齿轮制造精度不低于__级，齿面硬度 hrc___-62，外齿轮采纳17crni2moa.对于兆瓦级风电齿轮箱，传动比多在 100 左右，一般有两种传动形式：一级行星+两级平行轴圆柱齿轮传动，两级行星+一级平行轴圆柱齿轮传动。相对于平行轴圆柱齿轮传动，行星传动的以下优点：传动效率高，体积小，重量轻，结构简单，制造方便，传递功率范围大，使功率分流；合理使用了内啮合；共轴线式的传动装置，使轴向尺寸极大缩小而；运动平稳、抗冲击和振动能力较强。在依据提供的技术数据，经过方案比较，总传动比 i=98.74，采纳两级行星派生型传动，即两级行星传动+高速轴定轴传动。为补偿不可避开的制造误第 1 页共 17 页下载后可任意编辑差，行星传动一般采纳均载机构，均衡各行星轮传递的载荷，提高齿轮的承载能力、啮合平稳性和可靠性，同时可降低对齿轮的精度要求，从而降低制造成本。对于具有三个行星轮的 ngw 型行星传动，常用的均载机构为基本构件浮动。由于太阳轮重量轻，惯性小，作为均载浮动件时浮动灵敏，结构简单，被广泛应用于中低速工况下的浮动均载，尤其是具有三个行星轮时，效果最为显著。因此在本文的风电增速箱中，两级 ngw 型行星传动中，均采纳中心轮浮动的均载机构。目前这些齿轮箱的适用范围为：发电功率 200 ＫＷ－1660 ＫＷ，风力带动桨叶的转速为___—28.5r／min（齿轮箱的输入转速），增速齿轮箱的输出转速为___—1520r／min（发电机转速），齿轮箱的速比范围为：Ｕ＝___—78（个别达到 98）其传...
