单位工程施工平面图VIP免费

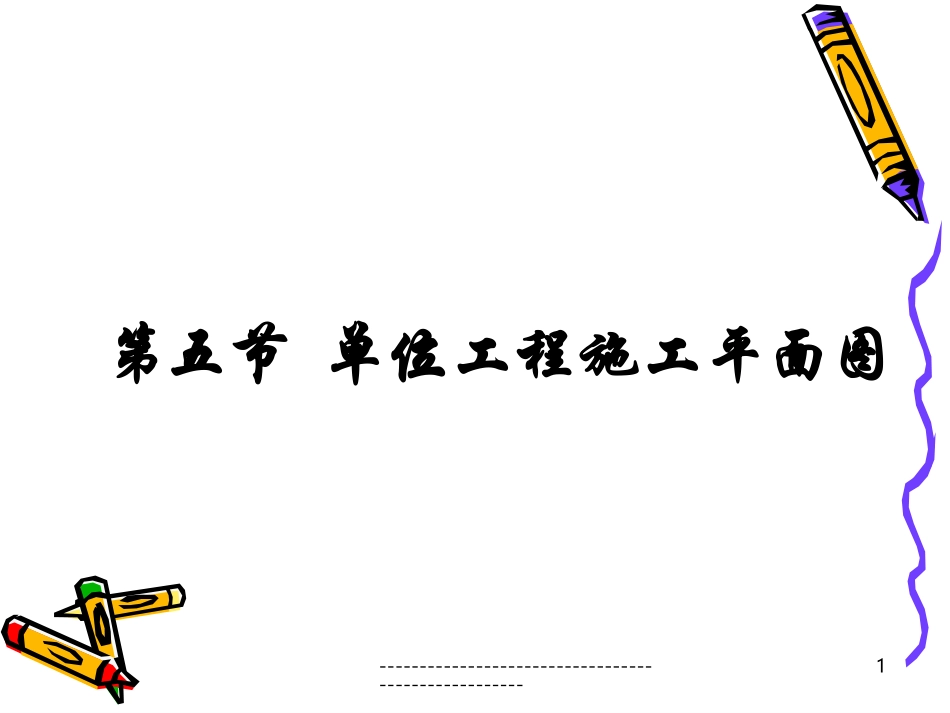

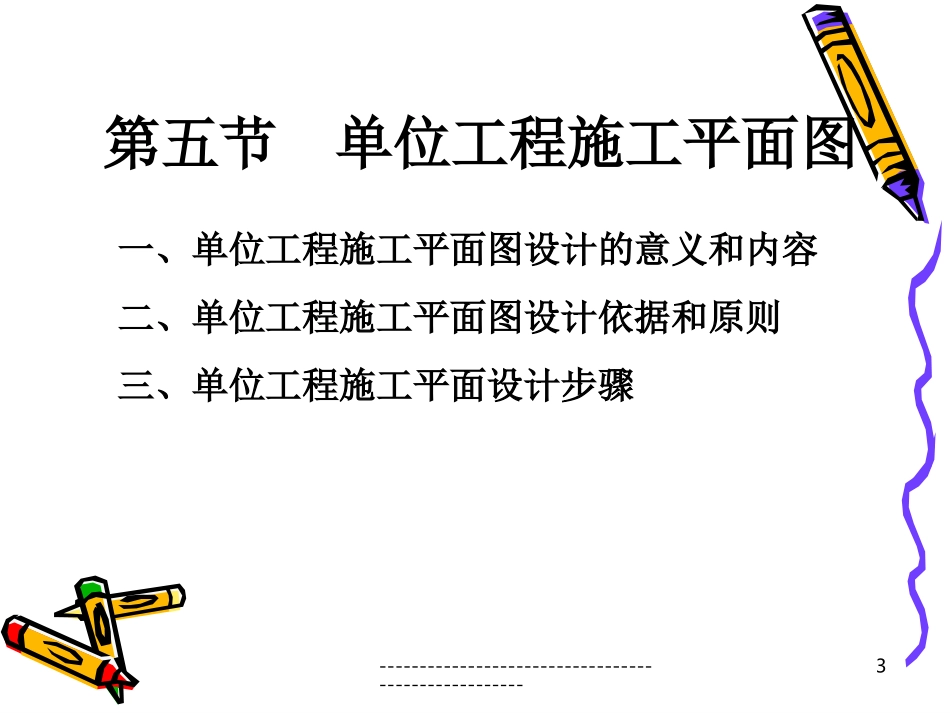

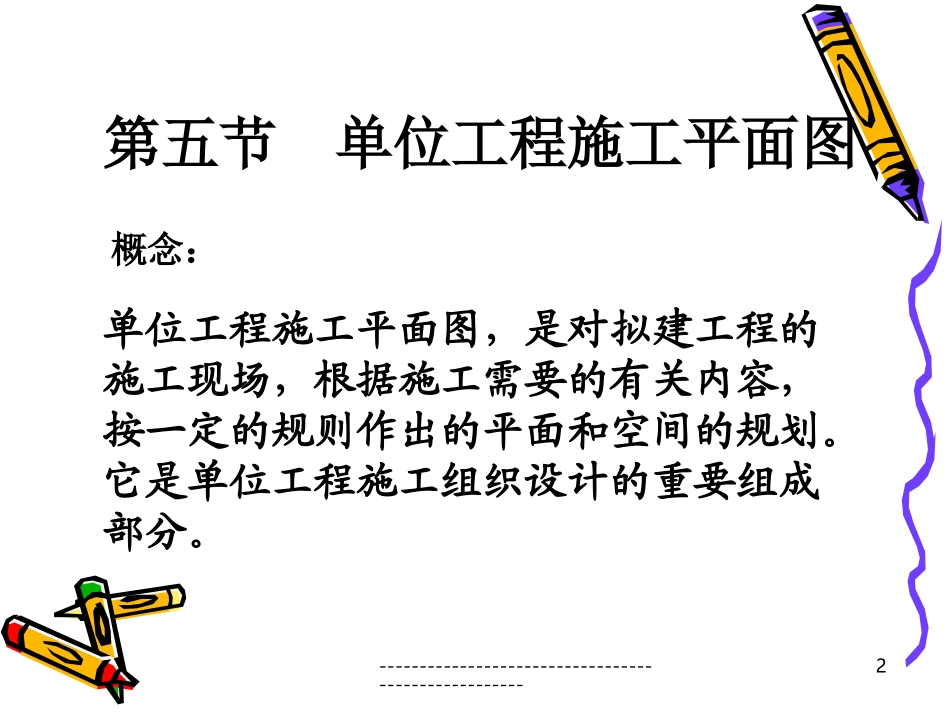

----------------------------------------------------1第五节单位工程施工平面图----------------------------------------------------2概念：第五节单位工程施工平面图单位工程施工平面图，是对拟建工程的施工现场，根据施工需要的有关内容，按一定的规则作出的平面和空间的规划。它是单位工程施工组织设计的重要组成部分。----------------------------------------------------3一、单位工程施工平面图设计的意义和内容第五节单位工程施工平面图二、单位工程施工平面图设计依据和原则三、单位工程施工平面设计步骤----------------------------------------------------4一、单位工程施工平面图设计的意义和内容意义：1.安排和布置施工现场的基本依据；2.实现有组织、有计划、顺利进行施工的重要条件；3.施工现场文明施工的重要保证；4.能够提高施工效率和经济效益。----------------------------------------------------5一、单位工程施工平面图设计的意义和内容对于内容的理解：1.不同的工程，施工现场要规划和布置的内容也不同；2.在工程的不同施工阶段，施工现场布置的内容也各有侧重且不断变化；----------------------------------------------------6一、单位工程施工平面图设计的意义和内容对于内容的理解：4.规模不大的工程，一般是考虑主体结构施工阶段的施工平面布置，兼顾其他施工阶段的需要。3.工程规模较大，结构复杂、工期较长的单位工程，应当按不同的施工阶段设计施工平面图；----------------------------------------------------7单位工程施工平面图一般包括以下内容：2.拟建工程所需的起重机械、垂直运输设备、搅拌机械及其他机械的布置位置，起重机械开行的线路及方向等；1.单位工程施工区域范围内，已建的和拟建的地上、地下建筑物及构筑物的平面尺寸、位置，河流、湖泊等的位置和尺寸以及指北针、风玫瑰图等；----------------------------------------------------8单位工程施工平面图一般包括以下内容：4.各种预制构件堆放及预制场地所需面积和位置；大宗材料堆场的面积和位置；仓库的面积和位置；装配式结构构件的就位位置；3.施工道路的布置、现场出入口位置等；5.生产性及非生产性临时设施的名称、面积和位置；----------------------------------------------------9单位工程施工平面图一般包括以下内容：6.临时供电、供水、供热等管线的布置；水源、电源、变压器位置确定；现场排水沟渠及排水方向的考虑；7.土方工程的弃土及取土地点等有关说明；8.劳动保护、安全、防火及防洪设施布置以及其他需要的布置内容。----------------------------------------------------10二、单位工程施工平面图设计依据和原则（一）设计依据：1.自然条件调查资料；2.技术经济条件调查资料；3.拟建工程施工图纸及有关资料；4.一切已有和拟建的地上、地下的管道位置；----------------------------------------------------11二、单位工程施工平面图设计依据和原则（一）设计依据：5.建筑区域的竖向设计资料和土方平衡图；6.施工方案与进度计划；7.资源需要量计划；8.建设单位能提供的已建房屋及其他生活设施的面积等有关情况；----------------------------------------------------12二、单位工程施工平面图设计依据和原则（一）设计依据：9.现场必须搭建的有关生产作业场所的规模要求；10.其他需要掌握的有关资料和特殊要求。----------------------------------------------------13二、单位工程施工平面图设计依据和原则（二）设计原则：1.在确保安全施工以及使现场施工能比较顺利进行的条件下，要布置紧凑，少占或不占农田，尽可能减少施工占地面积；2.最大限度缩短场内运距，尽可能减少二次搬运；----------------------------------------------------14二、单位工程施工平面图设计依据和原则（二）设计原则：3.在保证工程施工顺利进行的条件下，尽量减少临时设施的搭设；4.各项布置内容，应符合劳动保护、技术安全、防火和防洪的要求。----------------------------------------------------15二、单位工程施工平面图设计依据和原则（二）设计原则：根...
