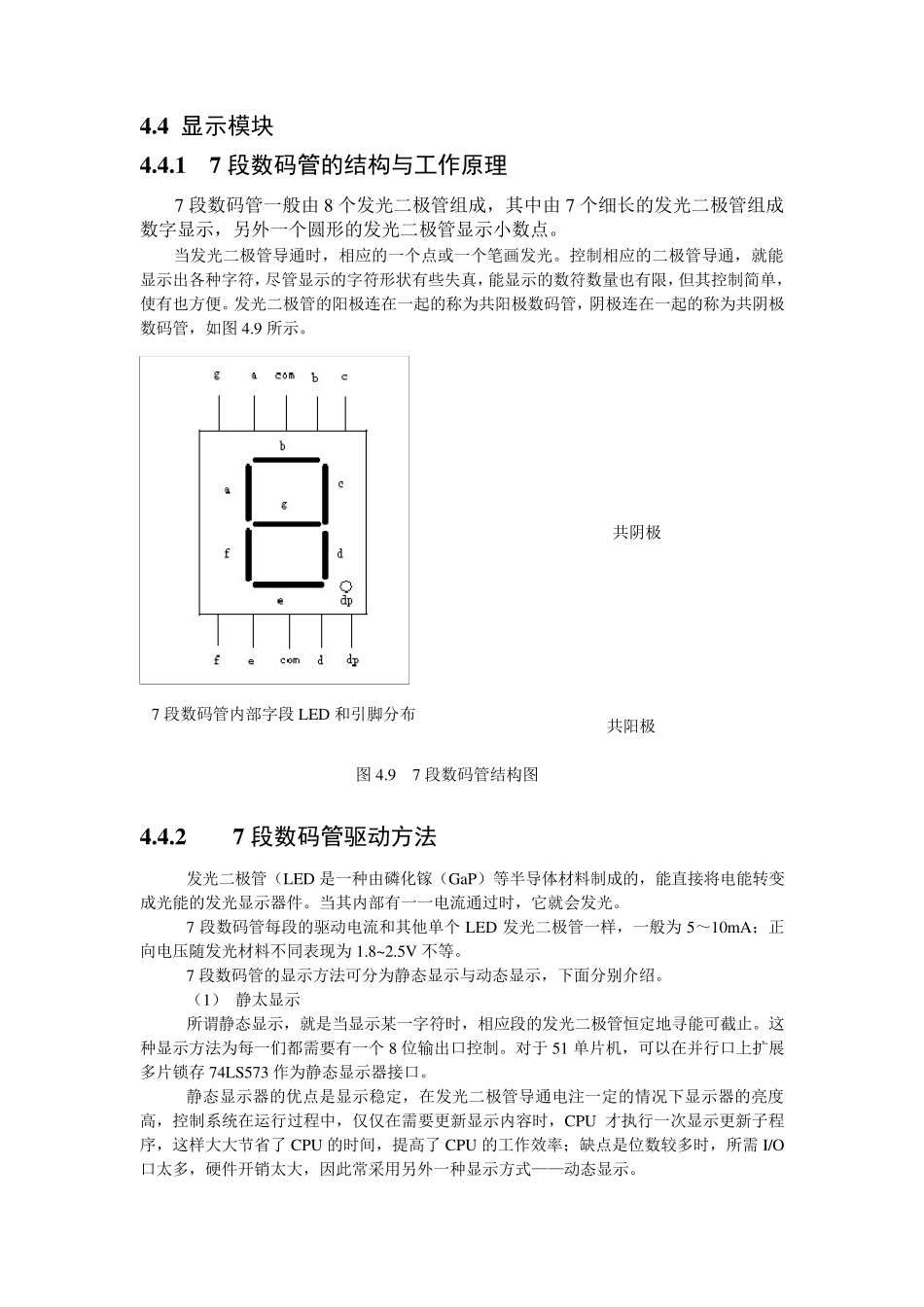

4 .4 显示模块 4 .4 .1 7 段数码管的结构与工作原理 7 段数码管一般由 8 个发光二极管组成，其中由 7 个细长的发光二极管组成数字显示，另外一个圆形的发光二极管显示小数点。 当发光二极管导通时，相应的一个点或一个笔画发光。控制相应的二极管导通，就能显示出各种字符，尽管显示的字符形状有些失真，能显示的数符数量也有限，但其控制简单，使有也方便。发光二极管的阳极连在一起的称为共阳极数码管，阴极连在一起的称为共阴极数码管，如图 4.9 所示。 4 .4 .2 7 段数码管驱动方法 发光二极管（LED 是一种由磷化镓（GaP）等半导体材料制成的，能直接将电能转变成光能的发光显示器件。当其内部有一一电流通过时，它就会发光。 7 段数码管每段的驱动电流和其他单个 LED 发光二极管一样，一般为 5～10mA；正向电压随发光材料不同表现为 1.8~2.5V 不等。 7 段数码管的显示方法可分为静态显示与动态显示，下面分别介绍。 （1） 静太显示 所谓静态显示，就是当显示某一字符时，相应段的发光二极管恒定地寻能可截止。这种显示方法为每一们都需要有一个 8 位输出口控制。对于51 单片机，可以在并行口上扩展多片锁存74LS573 作为静态显示器接口。 静态显示器的优点是显示稳定，在发光二极管导通电注一定的情况下显示器的亮度高，控制系统在运行过程中，仅仅在需要更新显示内容时，CPU 才执行一次显示更新子程序，这样大大节省了CPU 的时间，提高了CPU 的工作效率；缺点是位数较多时，所需I/O口太多，硬件开销太大，因此常采用另外一种显示方式——动态显示。 共阴极 7 段数码管内部字段 LED 和引脚分布 共阳极 图 4.9 7 段数码管结构图 （2）动态显示 所谓动态显示就是一位一位地轮流点亮各位显示器（扫描），对于显示器的每一位而言，每隔一段时间点亮一次。虽然在同一时刻只有一位显示器在工作（点亮），但利用人眼的视觉暂留效应和发光二极管熄 灭时的余辉效应，看到的却是多个字符“同时”显示。显示器亮度既与点亮时的导通电流有关，也与点亮时间和间隔时间的比例有关。调整电流和时间参烽，可实现亮度较高较稳定的显示。若显示器的位数不大于8 位，则控制显示器公共极电位只需一个8 位I/O 口（称为扫描口或字位口），控制各位LED 显示器所显示的字形也需要一个8 位口（称为数据口或字形口）。 动态显示器的优点是节省硬件资源，成本较低，但在控制系统运行过程中，要保证显示器正...
