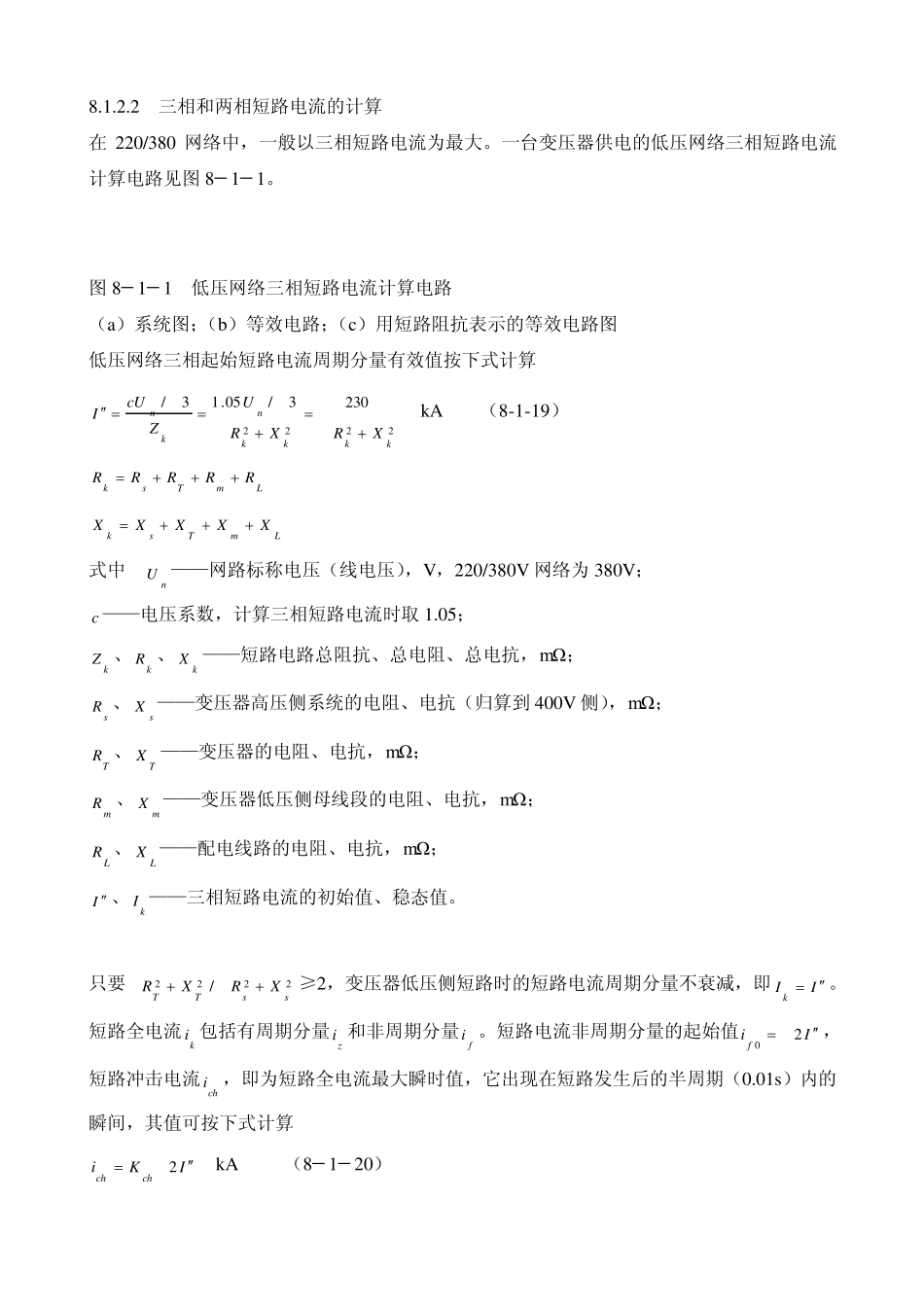

8.1.2.2 三相和两相短路电流的计算 在220/380 网络中,一般以三相短路电流为最大。一台变压器供电的低压网络三相短路电流计算电路见图8− 1− 1。 图8− 1− 1 低压网络三相短路电流计算电路 (a)系统图;(b)等效电路;(c)用短路阻抗表示的等效电路图 低压网络三相起始短路电流周期分量有效值按下式计算 22222303/05.13/kkkknknXRXRUZcUI kA (8-1-19) LmTskRRRRR LmTskXXXXX 式中 nU ——网路标称电压(线电压),V,220/380V 网络为380V; c ——电压系数,计算三相短路电流时取 1.05; kZ 、kR 、kX ——短路电路总阻抗、总电阻、总电抗,mΩ; sR 、sX ——变压器高压侧系统的电阻、电抗(归算到 400V 侧),mΩ; TR 、TX ——变压器的电阻、电抗,mΩ; mR 、mX——变压器低压侧母线段的电阻、电抗,mΩ; LR 、LX ——配电线路的电阻、电抗,mΩ; I 、kI ——三相短路电流的初始值、稳态值。 只要2222/ssTTXRXR≥2,变压器低压侧短路时的短路电流周期分量不衰减,即IIk。 短路全电流ki 包括有周期分量zi 和非周期分量fi 。短路电流非周期分量的起始值 Iif20,短路冲击电流chi,即为短路全电流最大瞬时值,它出现在短路发生后的半周期(0.01s)内的瞬间,其值可按下式计算 IKichch2 kA (8− 1− 20) 短路全电流最大有效值chI按下式计算 2)1(21chchKII kA (8− 1− 21) 式中 chK——短路电流冲击系数,fchTeK01.01 ; fT ——短路电流非周期分量衰减时间常数,s,当电网频率为 50Hz 时,RXTf314; X——短路电路总电抗(假定短路电路没有电阻的条件下求得),Ω; R ——短路电路总电阻(假定短路电路没有电抗的条件下求得),Ω。 如果电路只有电抗,则fT,2chK,如果电路只有电阻,则0fT,1chK;可见 2≥chK≥1。 电动机反馈对短路冲击电流的影响,仅当短路点附近所接用电动机额定电流之和大于短路电流的 1%(IIMr01.0)时,才予以考虑。异步电动机起动电流倍数可取为 6~7,异步电动机的短路电流冲击系数可取 1.3。由异步电动机馈送的短路冲击电流的计算式(8− 1− 22)。 由异步电动机提供的短路冲击电流MchI.按下式计算 rMqMMchMchIKKI..29.0 kA (8− 1− 22) 计入异步电动机影响后的短路冲击电流chi和短路全电流最大有效...
