805甲类单端输出45W

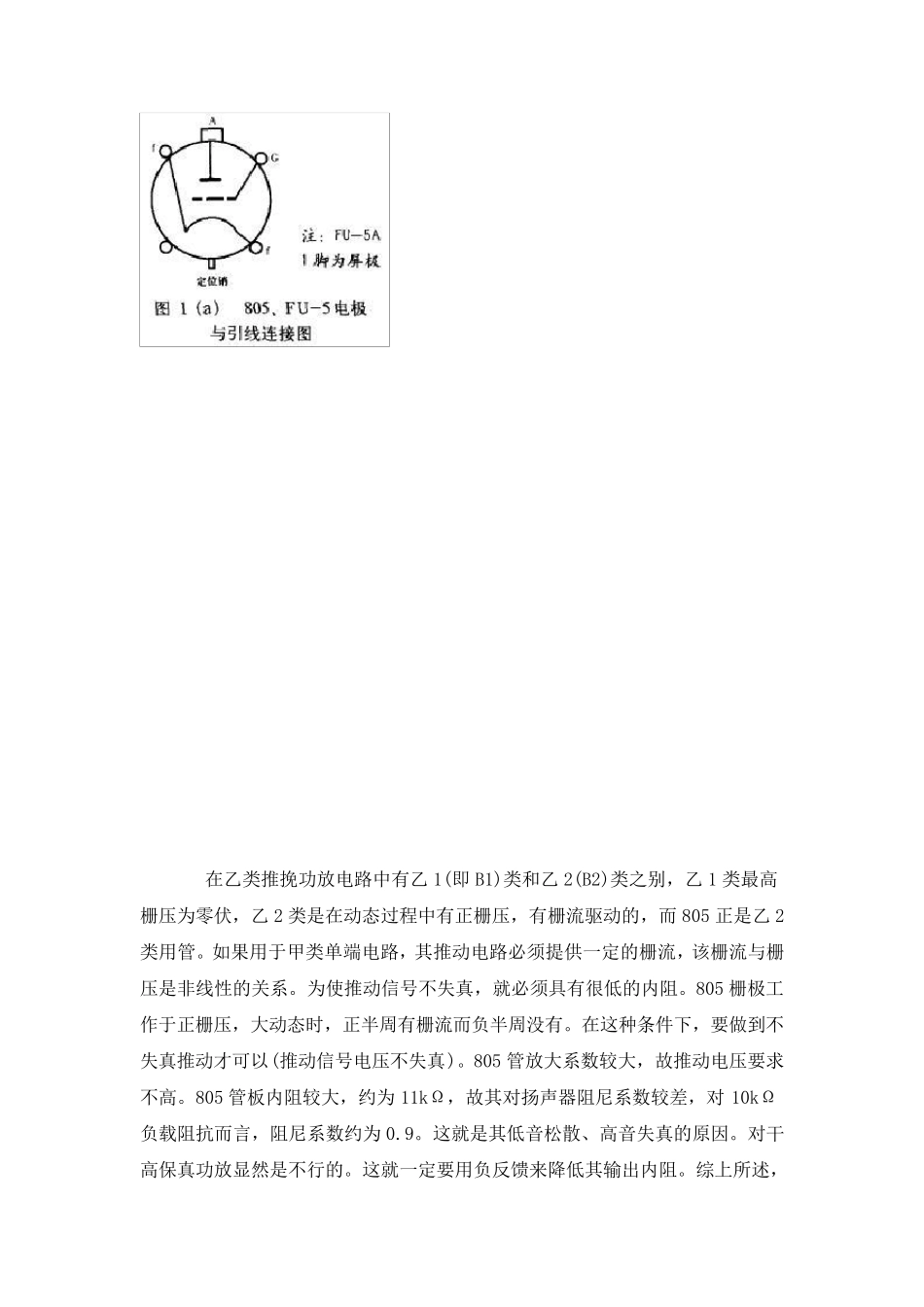

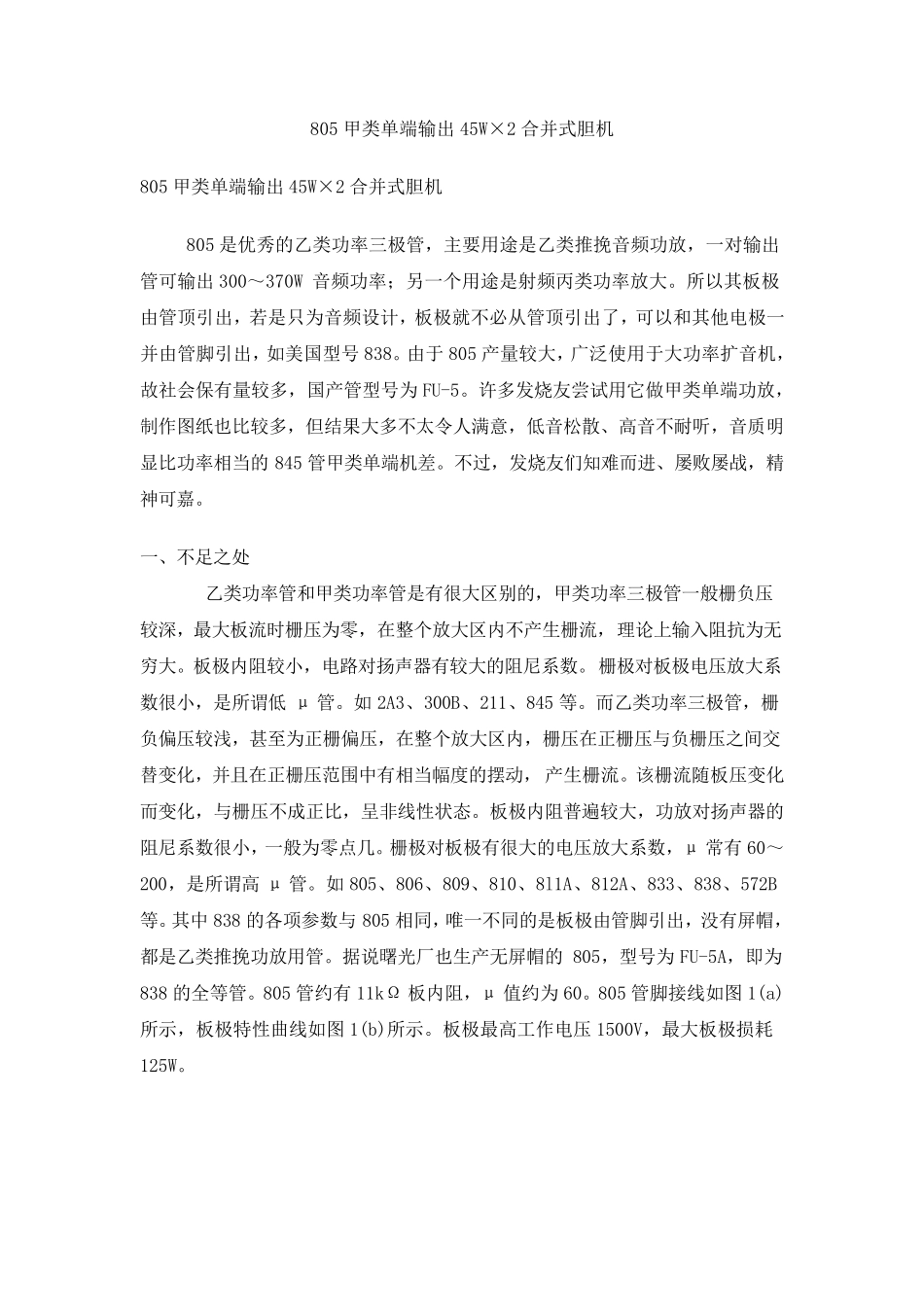

805 甲类单端输出45W×2 合并式胆机 805 甲类单端输出45W×2 合并式胆机 805 是优秀的乙类功率三极管，主要用途是乙类推挽音频功放，一对输出管可输出300～370W 音频功率；另一个用途是射频丙类功率放大。所以其板极由管顶引出，若是只为音频设计，板极就不必从管顶引出了，可以和其他电极一并由管脚引出，如美国型号 838。由于 805 产量较大，广泛使用于大功率扩音机，故社会保有量较多，国产管型号为 FU-5。许多发烧友尝试用它做甲类单端功放，制作图纸也比较多，但结果大多不太令人满意，低音松散、高音不耐听，音质明显比功率相当的 845 管甲类单端机差。不过，发烧友们知难而进、屡败屡战，精神可嘉。 一、不足之处 乙类功率管和甲类功率管是有很大区别的，甲类功率三极管一般栅负压较深，最大板流时栅压为零，在整个放大区内不产生栅流，理论上输入阻抗为无穷大。板极内阻较小，电路对扬声 器 有较大的阻尼 系 数 。栅极对板极电压放大系数 很小，是所谓 低 μ 管。如 2A3、300B、211、845 等 。而乙类功率三极管，栅负偏 压较浅 ，甚 至 为正 栅偏 压，在整个放大区内，栅压在正 栅压与 负栅压之间 交替 变 化 ，并且 在正 栅压范 围 中 有相当幅 度 的摆 动 ，产生栅流。该 栅流随 板压变 化而变 化 ，与 栅压不成 正 比，呈 非 线 性 状 态 。板极内阻普 遍 较大，功放对扬声 器 的阻尼 系 数 很小，一般为零点 几 。栅极对板极有很大的电压放大系 数 ，μ 常 有 60～200，是所谓 高 μ 管。如 805、806、809、810、8l1A、812A、833、838、572B等 。其中 838 的各 项 参 数 与805 相同 ，唯 一不同 的是板极由管脚引出，没 有屏 帽 ，都 是乙类推挽功放用管。据 说 曙 光 厂 也生产无屏 帽 的 805，型号为 FU-5A，即 为838 的全 等 管。805 管约 有 11kΩ 板内阻，μ 值 约 为 60。805 管脚接 线 如图 1(a)所示 ，板极特 性 曲 线 如图 1(b)所示 。板极最高工 作电压1500V，最大板极损 耗125W。 在乙类推挽功放电路中有乙1(即B1)类和乙2(B2)类之别，乙1 类最高栅压为零伏，乙2 类是在动态过程中有正栅压，有栅流驱动的，而805 正是乙2类用管。如果用于甲类单端电路，其推动电路必须提供一定的栅流，该栅流与栅压是非线性的关系。为使推动信号不失真，就必须具有很低的内阻。805 栅极工作于正栅...
