8086实现交通灯实时控制系统

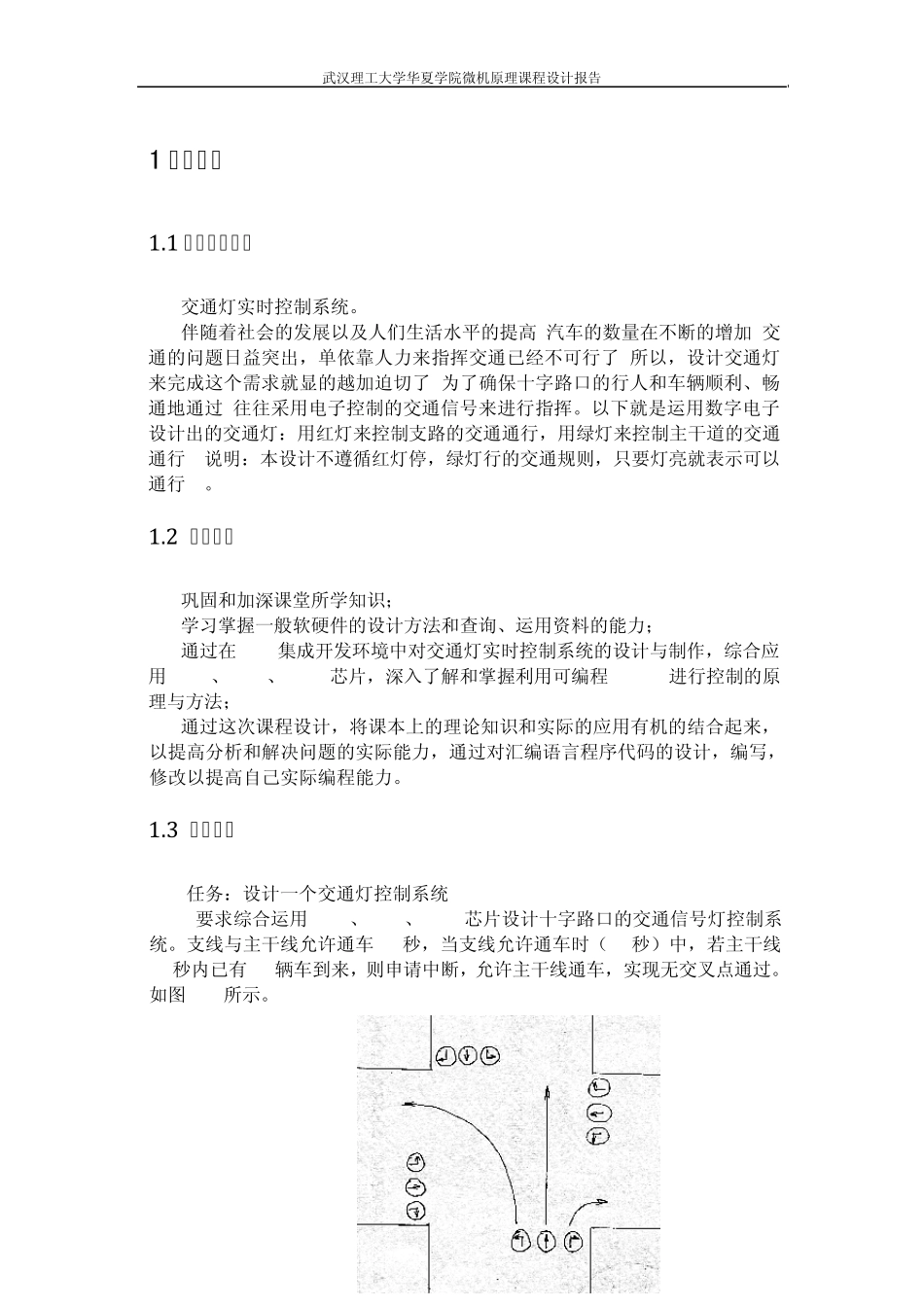

武汉理工大学华夏学院微机原理课程设计报告 1 1 需求分析 1.1 课程设计题目 交通灯实时控制系统。 伴随着社会的发展以及人们生活水平的提高,汽车的数量在不断的增加,交通的问题日益突出，单依靠人力来指挥交通已经不可行了,所以，设计交通灯来完成这个需求就显的越加迫切了.为了确保十字路口的行人和车辆顺利、畅通地通过,往往采用电子控制的交通信号来进行指挥。以下就是运用数字电子设计出的交通灯：用红灯来控制支路的交通通行，用绿灯来控制主干道的交通通行 (说明：本设计不遵循红灯停，绿灯行的交通规则，只要灯亮就表示可以通行) 。 1.2 设计目的 1) 巩固和加深课堂所学知识； 2) 学习掌握一般软硬件的设计方法和查询、运用资料的能力； 3) 通过在TDN集成开发环境中对交通灯实时控制系统的设计与制作，综合应用 8253、8259、8255芯片，深入了解和掌握利用可编程8255A进行控制的原理与方法； 4) 通过这次课程设计，将课本上的理论知识和实际的应用有机的结合起来，以提高分析和解决问题的实际能力，通过对汇编语言程序代码的设计，编写，修改以提高自己实际编程能力。 1.3 设计任务 1) 任务：设计一个交通灯控制系统 要求综合运用 8259、8253、8255芯片设计十字路口的交通信号灯控制系统。支线与主干线允许通车25秒，当支线允许通车时（25秒）中，若主干线25秒内已有 10辆车到来，则申请中断，允许主干线通车，实现无交叉点通过。如图 1.1所示。 图 1.1 模拟通行示意图 武汉理工大学华夏学院微机原理课程设计报告 2 2) 设计任务要完成实验方案论证，进行十字路口的交通信号灯控制电路设计，画出电路原理图及实验电路图；搭建实验电路，进行软件编程、调试、运行以及使用说明文档的建立等一整套工作任务。进行十字路口的交通信号灯控制程序设计(采用汇编语言)；系统联调，提交一个符合上述功能要求的十字路口的交通信号灯控制系统设计。 1.4 软硬件运行环境及开发工具 1.4.1 软硬件运行环境 TDN88实验平台，PC机，导线，汇编语言编译软件。 1.4.2 开发工具 TDN86/88教学实验系统，PC机。 2 概要设计 2.1 交通灯实时控制系统设计原理及方法 2.1.1设计原理 通过并行接口芯片 8255和计算机的硬件连接，通过 8253计数，来实现十字路口交通灯的模拟控制，用 8259芯片，得到 CPU的中断响应后，提供中断类型号，从而快速寻找到该中断源的中断服务程序的入口地址，转去执行中断服务程序。实验中...
