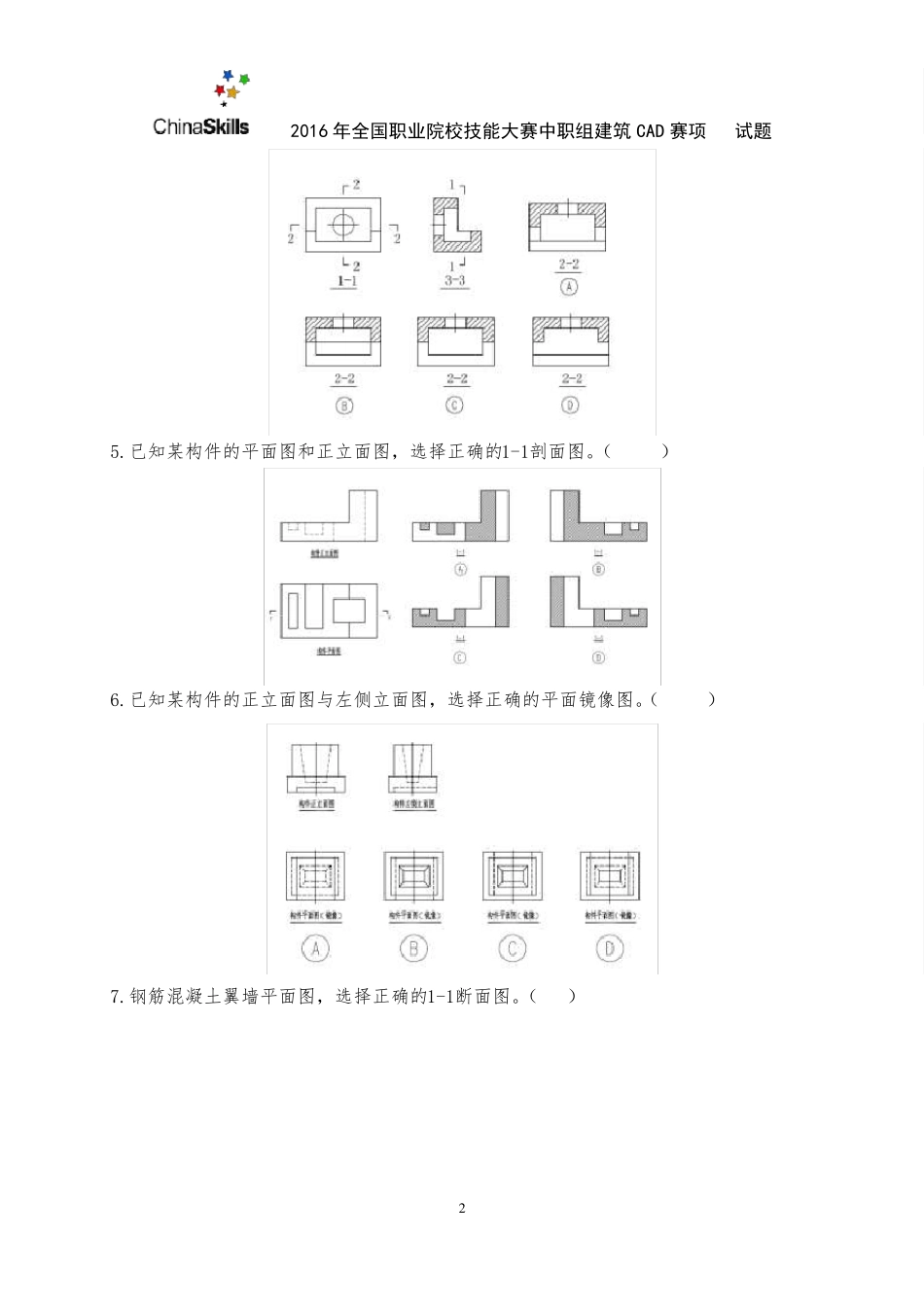

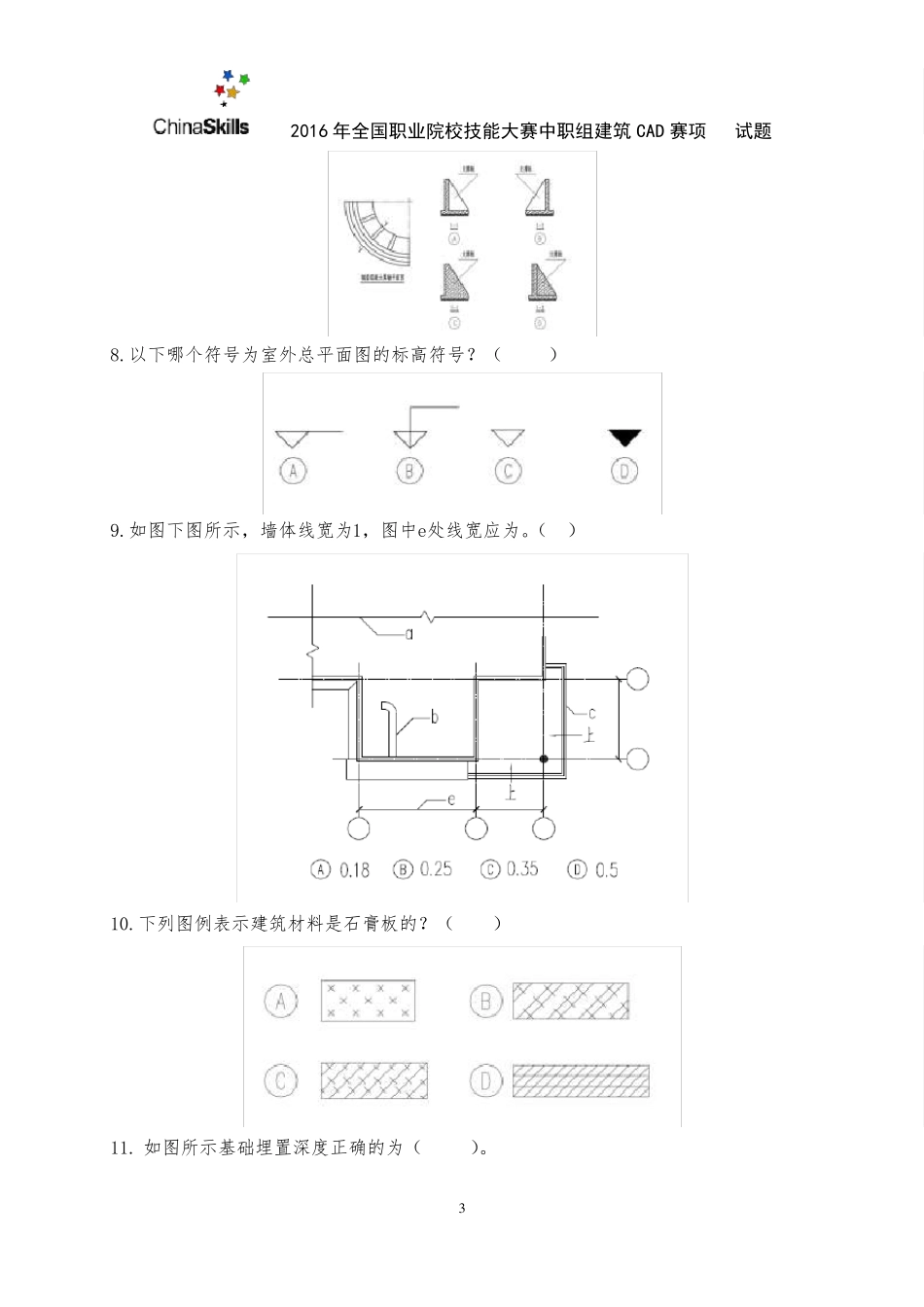

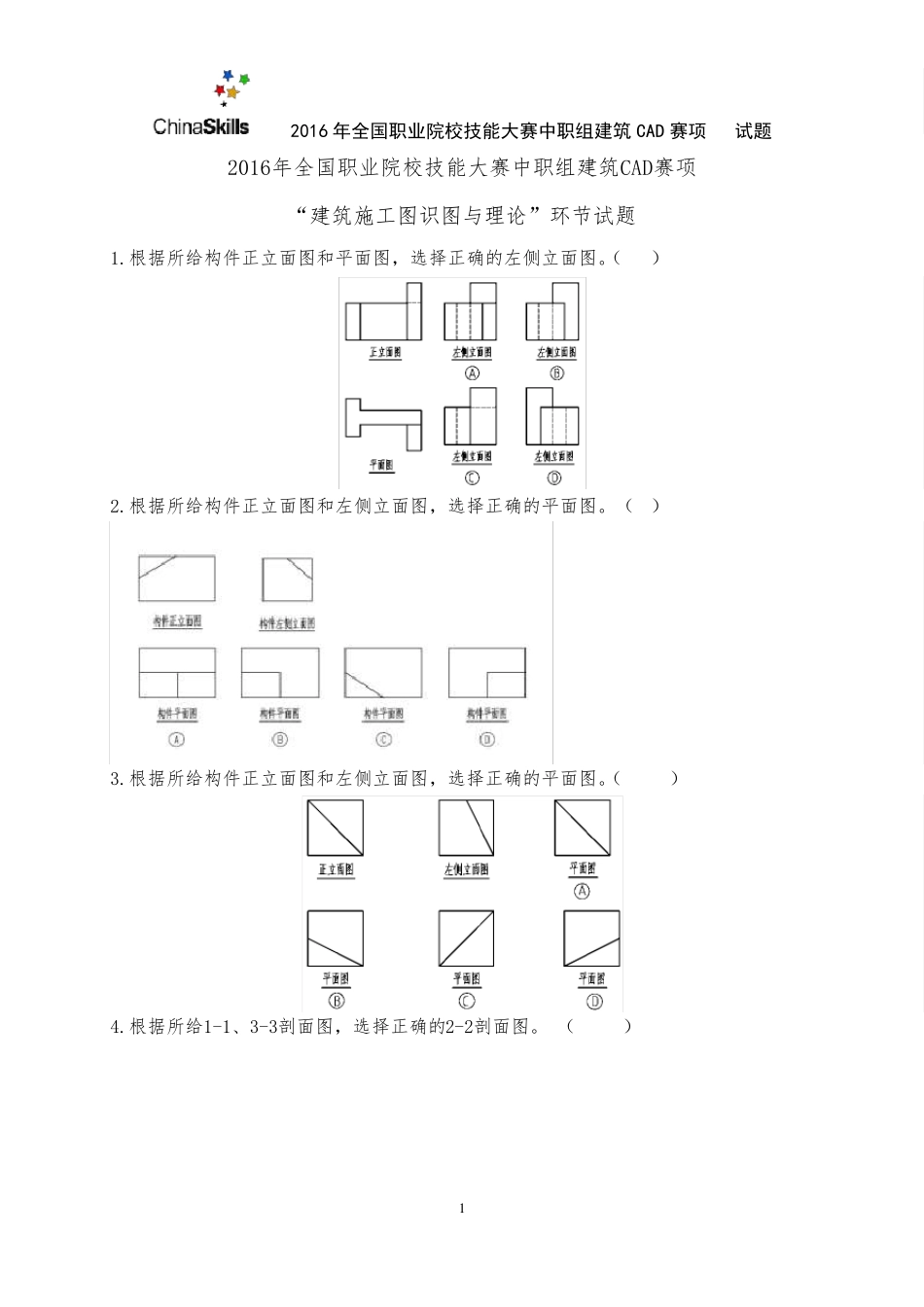

2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 1 2016年全国职业院校技能大赛中职组建筑CAD赛项 “建筑施工图识图与理论”环节试题 1.根据所给构件正立面图和平面图,选择正确的左侧立面图。( ) 2.根据所给构件正立面图和左侧立面图,选择正确的平面图。( ) 3.根据所给构件正立面图和左侧立面图,选择正确的平面图。( ) 4.根据所给1-1、3-3剖面图,选择正确的2-2剖面图。 ( ) 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 2 5.已知某构件的平面图和正立面图,选择正确的1-1剖面图。( ) 6.已知某构件的正立面图与左侧立面图,选择正确的平面镜像图。( ) 7.钢筋混凝土翼墙平面图,选择正确的1-1断面图。( ) 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 3 8.以下哪个符号为室外总平面图的标高符号?( ) 9.如图下图所示,墙体线宽为1,图中e处线宽应为。( ) 10.下列图例表示建筑材料是石膏板的?( ) 11. 如图所示基础埋置深度正确的为( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 4 12.如图所示地下室采光井构造尺寸正确的为( )。 13.请选择附加圈梁构造要求正确的一项。( ) A. L≥h 且 L≥800 mm B. L≥h 且 L≥1000mm C. L≥2h 且 L≥800 mm D. L≥2h 且 L≥1000 mm 14. 水平防潮层作法不正确的是( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 5 15.请选择地面垫层留缝不正确的选项。( ) 16.请选择水磨石楼面图示正确的选项。( ) 17.以下板端处理合理的是( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 6 18.下图为某建筑第五层楼梯间,其中门的设置有误的选项是( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 7 19.某高层建筑剪刀楼梯平面图如下,请选择梯段与平台宽度均符合规范的一项。( ) 20.已知楼梯平面图,请选择楼梯剖面图B-B正确的一项。( ) 21.构件式遮阳是结合窗过梁等构件,在窗前设置遮阳板进行遮阳。在我国海南省的夏季,房屋正南向窗遮阳形式宜采用( )。 A.①③ B.②③ C.③④ D. ①② 22.木窗框与墙缝的构造处理符合要求的一项是( )。 2016 年全国职业院校技能大赛中职组建筑 CAD 赛项 试题 8 23.下列屋面构造属于倒置式屋面的是( )。 A.①③ B. ①④ C.②③ D....
