840D标准循环

840D标准循环_第1页
1/33

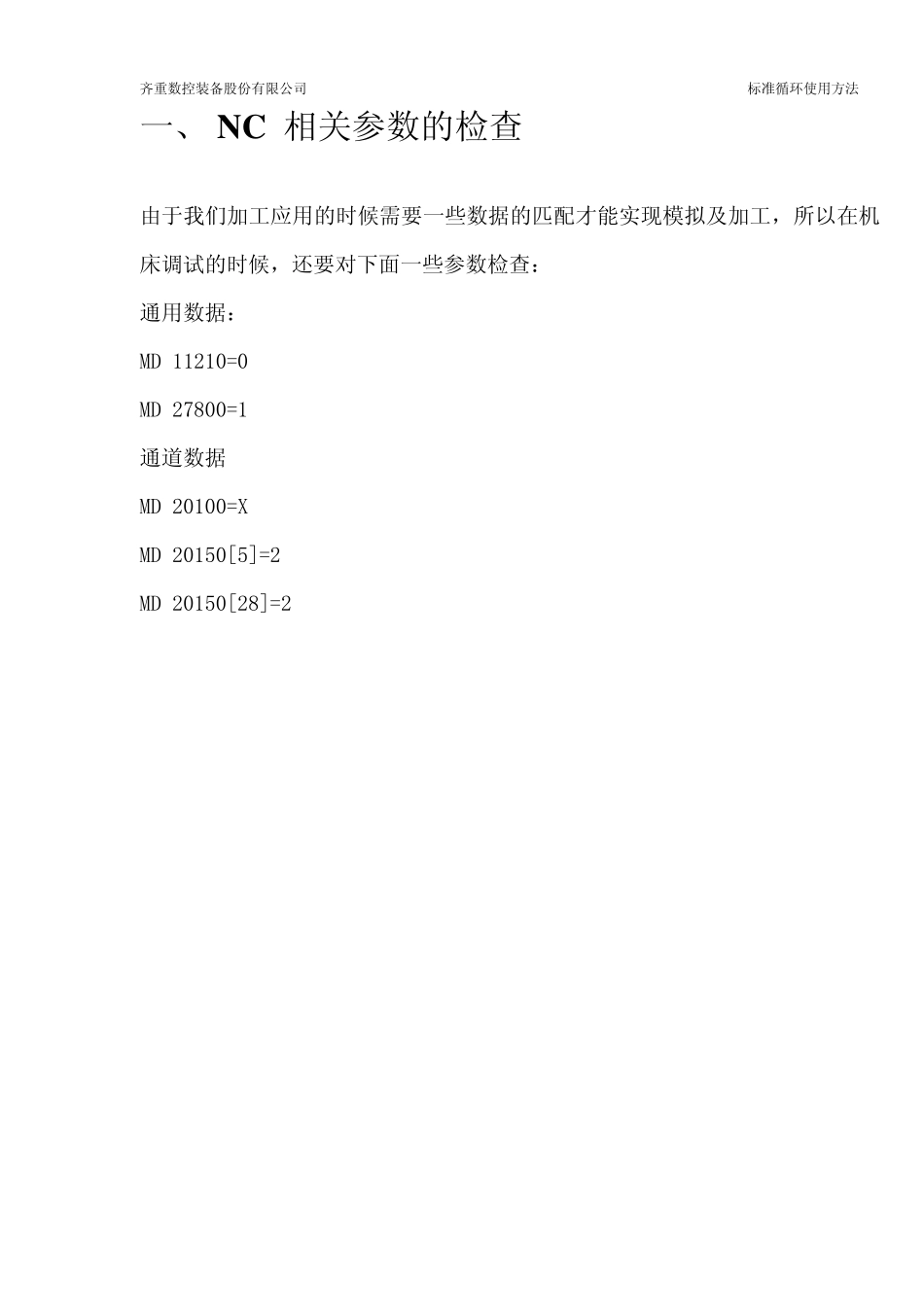

840D标准循环_第2页
2/33
840D标准循环_第3页
3/33
齐重数控装备股份有限公司 标准循环使用方法 车床加载标准循环的方法 一、 NC相关参数的检查............................................. 2 二、 加载车削循环文件............................................. 3 2.1、 车削循环文件的装载...................................... 3 2.2、 定义文件的装载及激活.................................... 8 三、 标准循环的应用.............................................. 19 3.1、 刀具建立................................................ 19 3.2、 程序模拟及应用.......................................... 23 (1)、 程序模拟............................................ 23 (2)、 程序应用............................................ 27 四、 解决“没有工艺存储空间”的问题.............................. 30 齐重数控装备股份有限公司 标准循环使用方法 一、 N C相关参数的检查 由于我们加工应用的时候需要一些数据的匹配才能实现模拟及加工,所以在机床调试的时候,还要对下面一些参数检查: 通用数据: MD 11210=0 MD 27800=1 通道数据 MD 20100=X MD 20150[5]=2 MD 20150[28]=2 齐重数控装备股份有限公司 标准循环使用方法 二、 加载车削循环文件 2 .1、 车削循环文件的装载 1 检查完参数后按下面板上的菜单选择健[MENU SELECT] 点击横向软键【服务】,然后选择纵向软键【文档】(如图 1) 图 1 齐重数控装备股份有限公司 标准循环使用方法 2 选择横向软键【文档】后出现“循环文档”(如图 2) 图 2 齐重数控装备股份有限公司 标准循环使用方法 3 在操作面板上点击 出现”CYCTURN”, “CYCMILL” ,”CYCLES”,等字样的下 拉列表。选择装载"CYCTURN"点击纵向软键【启动】,(如图 3) 图 3 齐重数控装备股份有限公司 标准循环使用方法 4 装载完成后出现“任务准备好”字样 (如 图 4 ) 图 4 齐重数控装备股份有限公司 标准循环使用方法 5 同样的方法继续装载"DEFINES" 文件 选择【启动】装载完成(如图 5) 图 5 齐重数控装备股份有限公司 标准循环使用方法 2 .2 、 定义文件的装载及激活 1 装载完成后选择 点击横向软键【服务]】后点击【数据选择】,把“定义”的选项用面板上的选择键【SELECT】选择上,点击纵向软件【确认】(如图 6) 图 6 齐...
