840D数控系统的基本构成

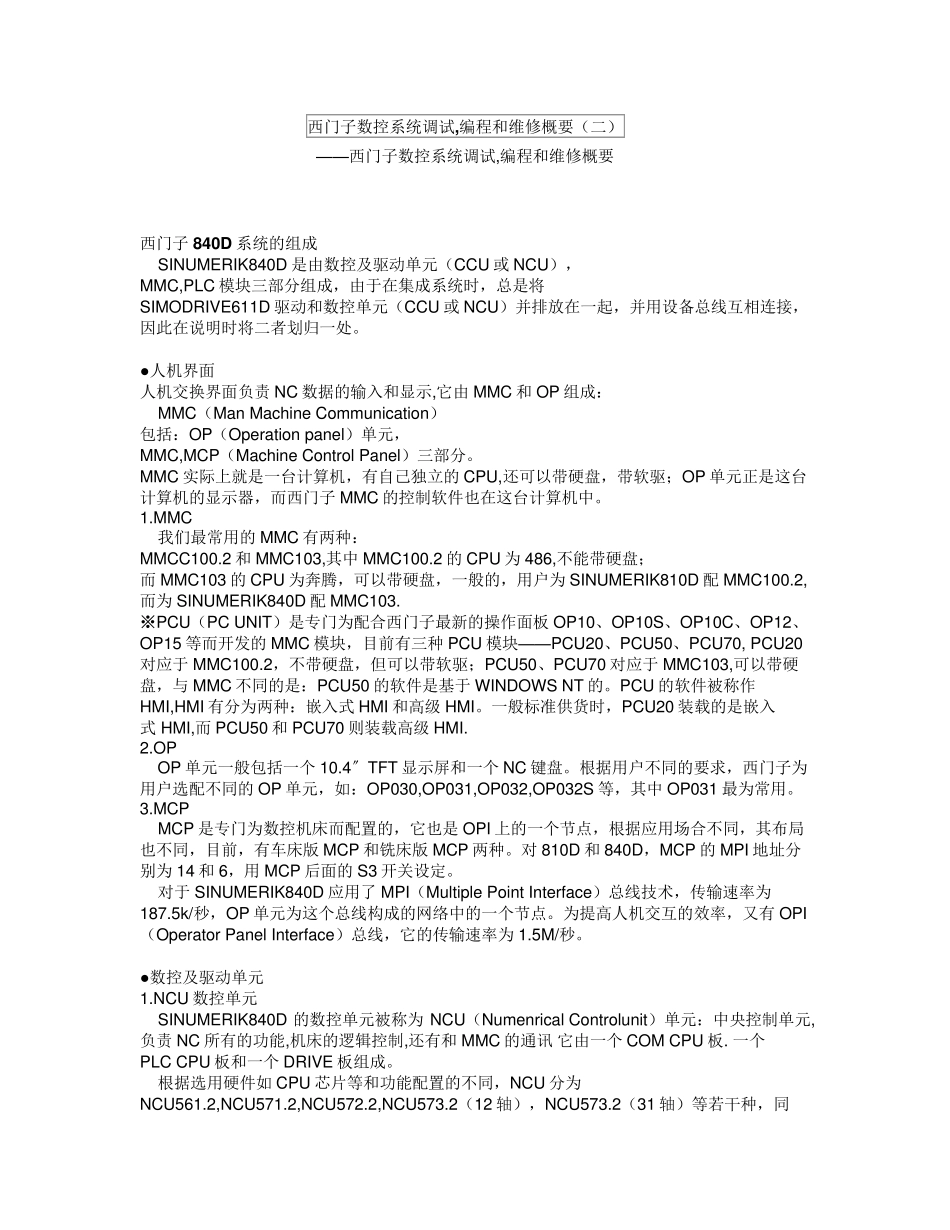

西门子数控系统调试,编程和维修概要（二） ——西门子数控系统调试,编程和维修概要 西门子 840D 系统的组成 SINUMERIK840D 是由数控及驱动单元（CCU 或 NCU）， MMC,PLC 模块三部分组成，由于在集成系统时，总是将 SIMODRIVE611D 驱动和数控单元（CCU 或 NCU）并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。 ●人机界面 人机交换界面负责 NC 数据的输入和显示,它由 MMC 和 OP 组成： MMC（Man Machine Commu nication） 包括：OP（Operation panel）单元， MMC,MCP（Machine Control Panel）三部分。 MMC 实际上就是一台计算机，有自己独立的 CPU,还可以带硬盘，带软驱；OP 单元正是这台计算机的显示器，而西门子 MMC 的控制软件也在这台计算机中。 1.MMC 我们最常用的 MMC 有两种： MMCC100.2 和 MMC103,其中 MMC100.2 的 CPU 为 486,不能带硬盘； 而 MMC103 的 CPU 为奔腾，可以带硬盘，一般的，用户为 SINUMERIK810D 配 MMC100.2,而为 SINUMERIK840D 配 MMC103. ※PCU（PC UNIT）是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15 等而开发的 MMC 模块，目前有三种 PCU 模块——PCU20、PCU50、PCU70, PCU20对应于 MMC100.2，不带硬盘，但可以带软驱；PCU50、PCU70 对应于 MMC103,可以带硬盘，与 MMC 不同的是：PCU50 的软件是基于 WINDOWS NT 的。PCU 的软件被称作HMI,HMI 有分为两种：嵌入式 HMI 和高级 HMI。一般标准供货时，PCU20 装载的是嵌入式 HMI,而 PCU50 和 PCU70 则装载高级 HMI. 2.OP OP 单元一般包括一个 10.4〞TFT 显示屏和一个 NC 键盘。根据用户不同的要求，西门子为用户选配不同的 OP 单元，如：OP030,OP031,OP032,OP032S 等，其中 OP031 最为常用。 3.MCP MCP 是专门为数控机床而配置的，它也是 OPI 上的一个节点，根据应用场合不同，其布局也不同，目前，有车床版 MCP 和铣床版 MCP 两种。对 810D 和 840D，MCP 的 MPI 地址分别为 14 和 6，用 MCP 后面的 S3 开关设定。 对于 SINUMERIK840D 应用了 MPI（Mu ltiple Point Interface）总线技术，传输速率为187.5k/秒，OP 单元为这个总线构成的网络中的一个节点。为提高人机交互的效率，又有 OPI（Operator Panel Interface）总线，它的传输速率为 1.5M/秒。 ●数控及驱动单元 1.NCU 数控单元...
