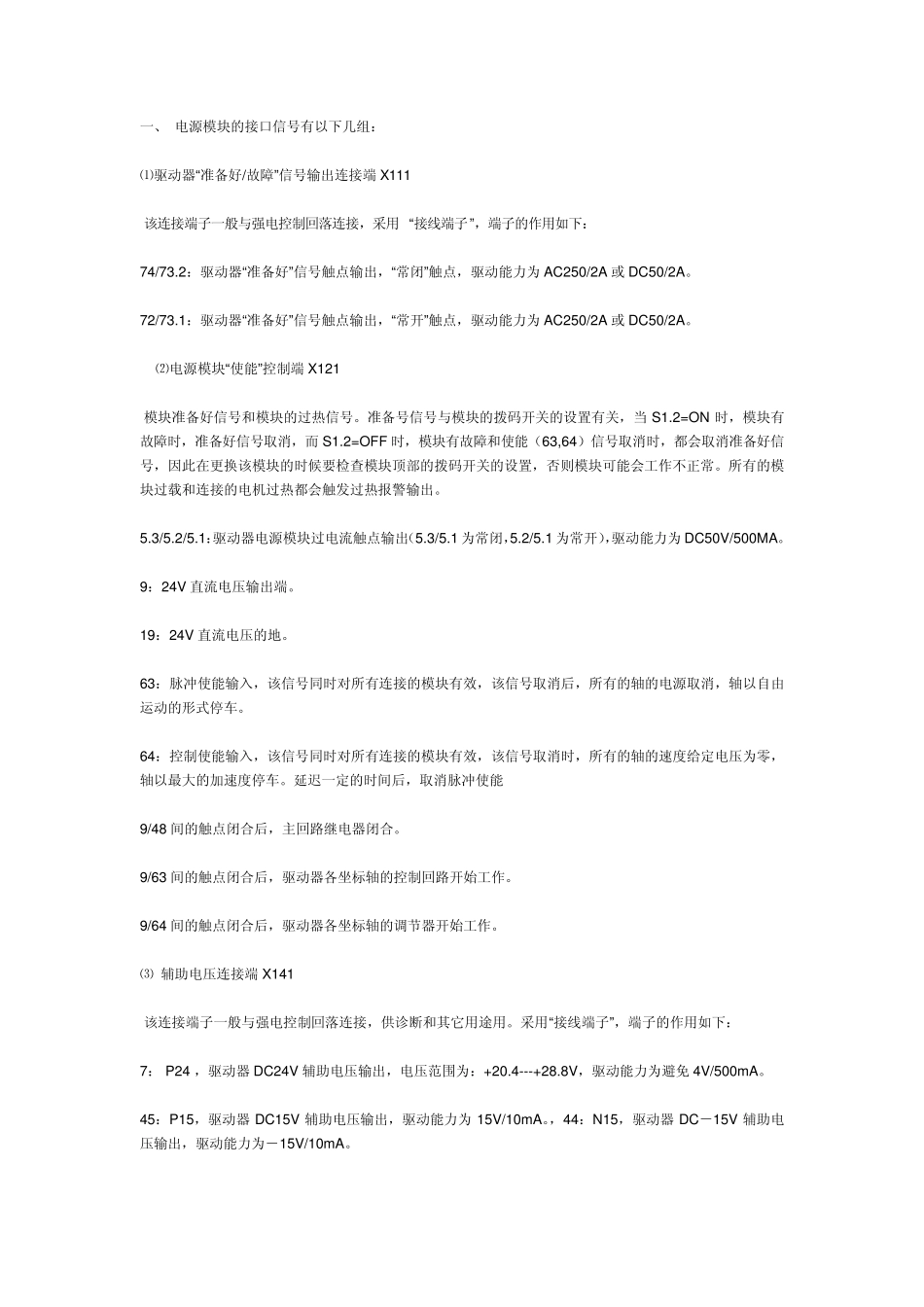

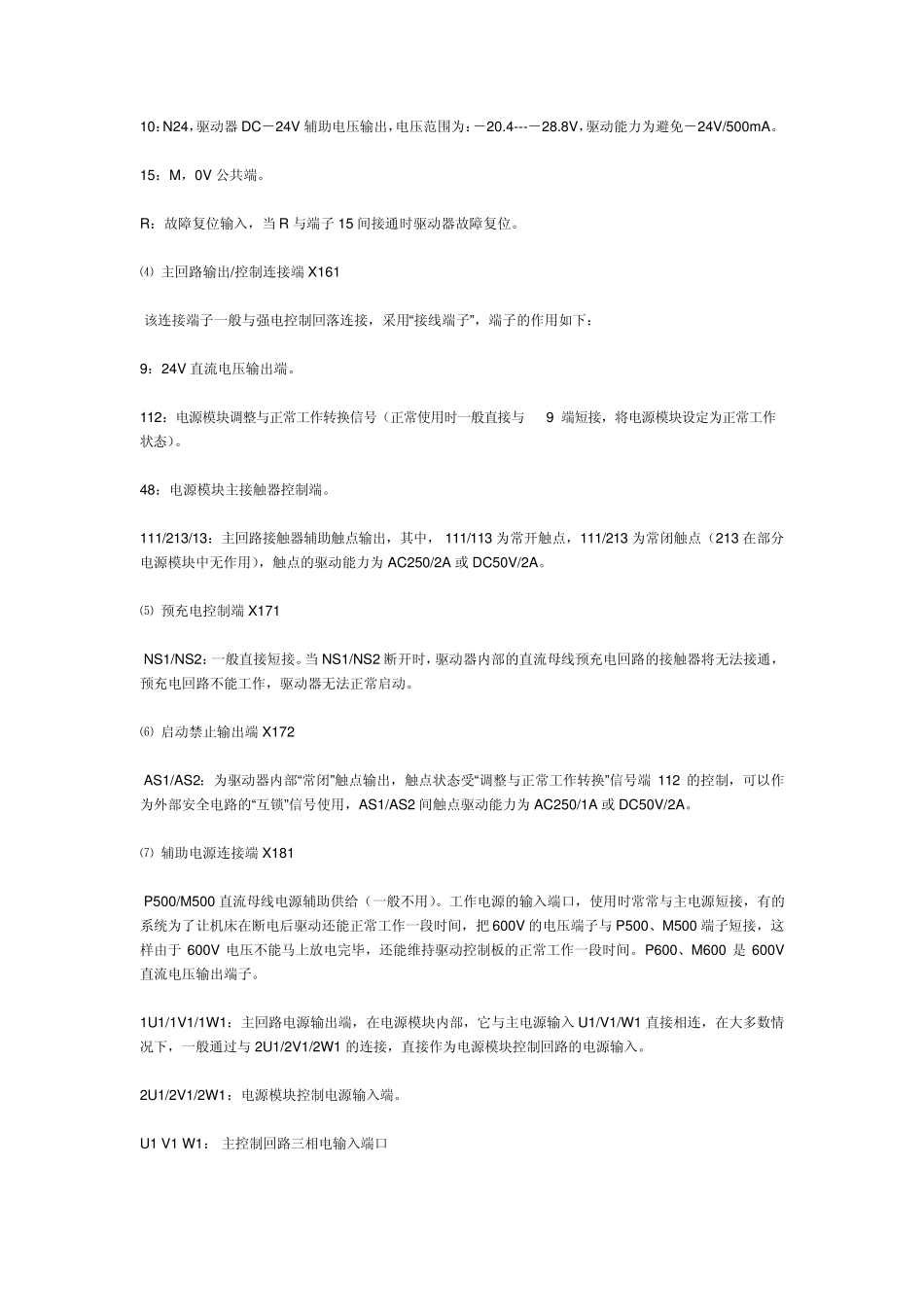

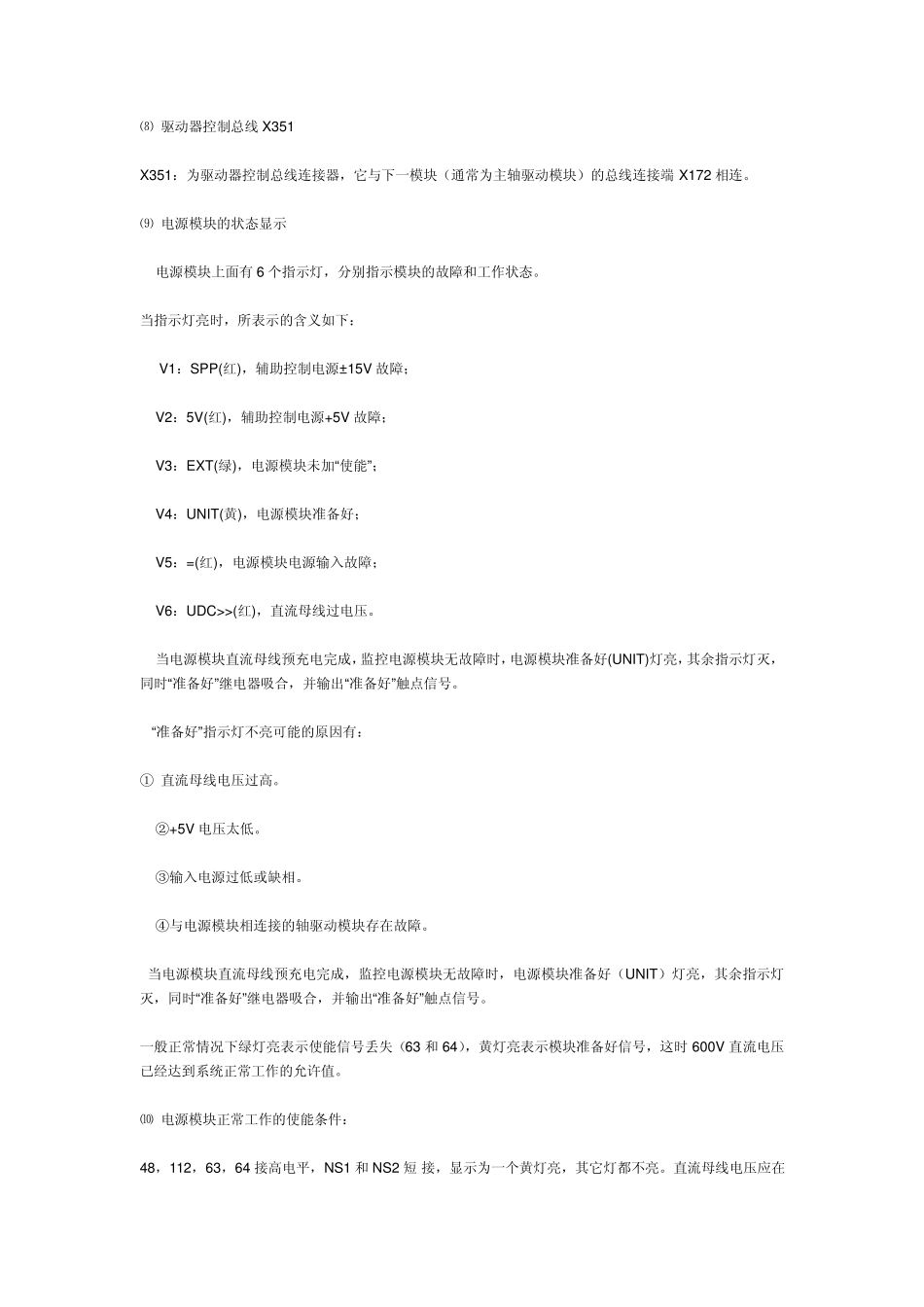

一、 电源模块的接口信号有以下几组: ⑴驱动器“准备好/故障”信号输出连接端 X111 该连接端子一般与强电控制回落连接,采用 “接线端子”,端子的作用如下: 74/73.2:驱动器“准备好”信号触点输出,“常闭”触点,驱动能力为 AC250/2A 或 DC50/2A。 72/73.1:驱动器“准备好”信号触点输出,“常开”触点,驱动能力为 AC250/2A 或 DC50/2A。 ⑵电源模块“使能”控制端 X121 模块准备好信号和模块的过热信号。准备号信号与模块的拨码开关的设置有关,当 S1.2=ON 时,模块有故障时,准备好信号取消,而 S1.2=OFF 时,模块有故障和使能(63,64)信号取消时,都会取消准备好信号,因此在更换该模块的时候要检查模块顶部的拨码开关的设置,否则模块可能会工作不正常。所有的模块过载和连接的电机过热都会触发过热报警输出。 5.3/5.2/5.1:驱动器电源模块过电流触点输出(5.3/5.1 为常闭,5.2/5.1 为常开),驱动能力为 DC50V/500MA。 9:24V 直流电压输出端。 19:24V 直流电压的地。 63:脉冲使能输入,该信号同时对所有连接的模块有效,该信号取消后,所有的轴的电源取消,轴以自由运动的形式停车。 64:控制使能输入,该信号同时对所有连接的模块有效,该信号取消时,所有的轴的速度给定电压为零,轴以最大的加速度停车。延迟一定的时间后,取消脉冲使能 9/48 间的触点闭合后,主回路继电器闭合。 9/63 间的触点闭合后,驱动器各坐标轴的控制回路开始工作。 9/64 间的触点闭合后,驱动器各坐标轴的调节器开始工作。 ⑶ 辅助电压连接端 X141 该连接端子一般与强电控制回落连接,供诊断和其它用途用。采用“接线端子”,端子的作用如下: 7: P24 ,驱动器 DC24V 辅助电压输出,电压范围为:+20.4---+28.8V,驱动能力为避免 4V/500mA。 45:P15,驱动器 DC15V 辅助电压输出,驱动能力为 15V/10mA。,44:N15,驱动器 DC-15V 辅助电压输出,驱动能力为-15V/10mA。 10:N24,驱动器DC-24V 辅助电压输出,电压范围为:-20.4----28.8V,驱动能力为避免-24V/500mA。 15:M,0V 公共端。 R:故障复位输入,当R 与端子15 间接通时驱动器故障复位。 ⑷ 主回路输出/控制连接端X161 该连接端子一般与强电控制回落连接,采用“接线端子”,端子的作用如下: 9:24V 直流电压输出端。 112:电源模块调整与正常工作转换信号(正常使用时一般直接与9 端短接,将电源模块设定为正常工作...
