9205A数字万用表套件教程

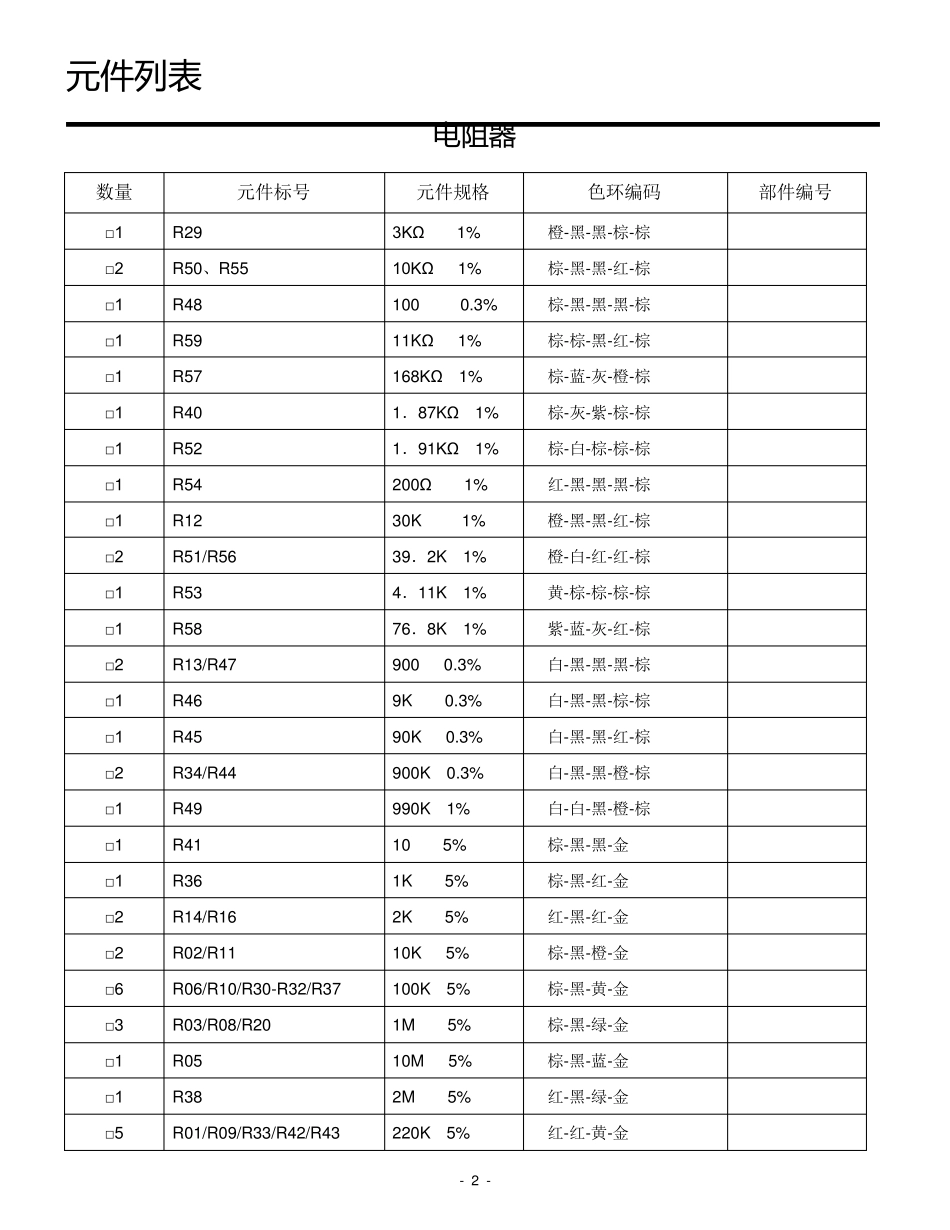

数 字 万 用 表 套 件 型 号 DT9205A 装 配 指 导 说 明 书 - 2 - 元 件列表 电阻器 数量 元件标号 元件规格 色环编码 部件编号 □1 R29 3KΩ 1% 橙-黑-黑-棕-棕 □2 R50、R55 10KΩ 1% 棕-黑-黑-红-棕 □1 R48 100 0.3% 棕-黑-黑-黑-棕 □1 R59 11KΩ 1% 棕-棕-黑-红-棕 □1 R57 168KΩ 1% 棕-蓝-灰-橙-棕 □1 R40 1．87KΩ 1% 棕-灰-紫-棕-棕 □1 R52 1．91KΩ 1% 棕-白-棕-棕-棕 □1 R54 200Ω 1% 红-黑-黑-黑-棕 □1 R12 30K 1% 橙-黑-黑-红-棕 □2 R51/R56 39．2K 1% 橙-白-红-红-棕 □1 R53 4．11K 1% 黄-棕-棕-棕-棕 □1 R58 76．8K 1% 紫-蓝-灰-红-棕 □2 R13/R47 900 0.3% 白-黑-黑-黑-棕 □1 R46 9K 0.3% 白-黑-黑-棕-棕 □1 R45 90K 0.3% 白-黑-黑-红-棕 □2 R34/R44 900K 0.3% 白-黑-黑-橙-棕 □1 R49 990K 1% 白-白-黑-橙-棕 □1 R41 10 5% 棕-黑-黑-金 □1 R36 1K 5% 棕-黑-红-金 □2 R14/R16 2K 5% 红-黑-红-金 □2 R02/R11 10K 5% 棕-黑-橙-金 □6 R06/R10/R30-R32/R37 100K 5% 棕-黑-黄-金 □3 R03/R08/R20 1M 5% 棕-黑-绿-金 □1 R05 10M 5% 棕-黑-蓝-金 □1 R38 2M 5% 红-黑-绿-金 □5 R01/R09/R33/R42/R43 220K 5% 红-红-黄-金 - 3 - □2 R04/R39 30K 5% 橙-黑-橙-金 □1 R07 47K 5% 黄-紫-橙-金 □4 R17-R19/R15 470K 5% 黄-紫-黄-金 □2 R28/R64 6．8K 5% 蓝-灰-红-金 □1 R65 100 0.3% 棕-黑-黑-黑-蓝 □1 R26 1K 0.3% 棕-黑-黑-棕-蓝 □1 R25 9KΩ 0.3% 白-黑-黑-棕-蓝 □1 R24 90KΩ 0.3% 白-黑-黑-红-蓝 □1 R23 900KΩ 0.3% 白-黑-黑-橙-蓝 □2 R21/R22 4.5M 0.3% 黄-绿-黑-黄-蓝 □1 R63 90Ω 0.3% 白-黑-黑-金-蓝 □1 R62 9Ω 0.3% 白-黑-黑-银-蓝 □1 R61 0.97 0.5% 黑-白-紫-银-绿 □2 R27/R35 600-900Ω 热敏电阻 电 容 器 数量 元件符号 元件规格 元件名称 部件编号 □2 C11/C110 3.3u F/16V 电解电容 □3 C09/C18/C19 10Uf/16V 电解电容 □1 C01 47u F/16V 电解电容 □1 C13 47p F 瓷片电容 □1 C08 100p F 瓷片电容 □4 C14-C17 10n F 金属化电容CBB □1 C05 22n F 金属化电容CBB □2 CO6/CO7 100n F 金属化电容CB...
