9612A_04842故障解列装置说明书

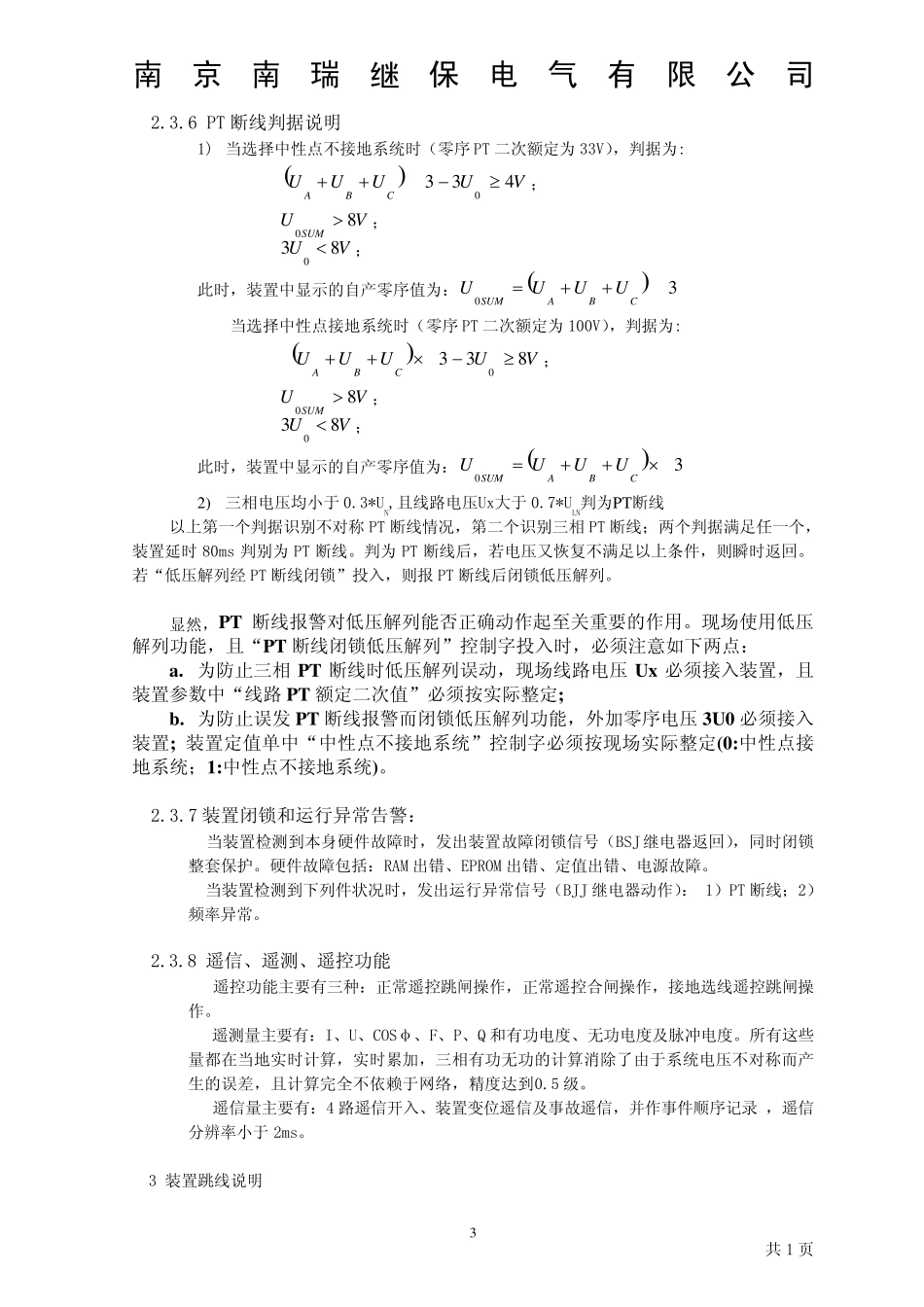

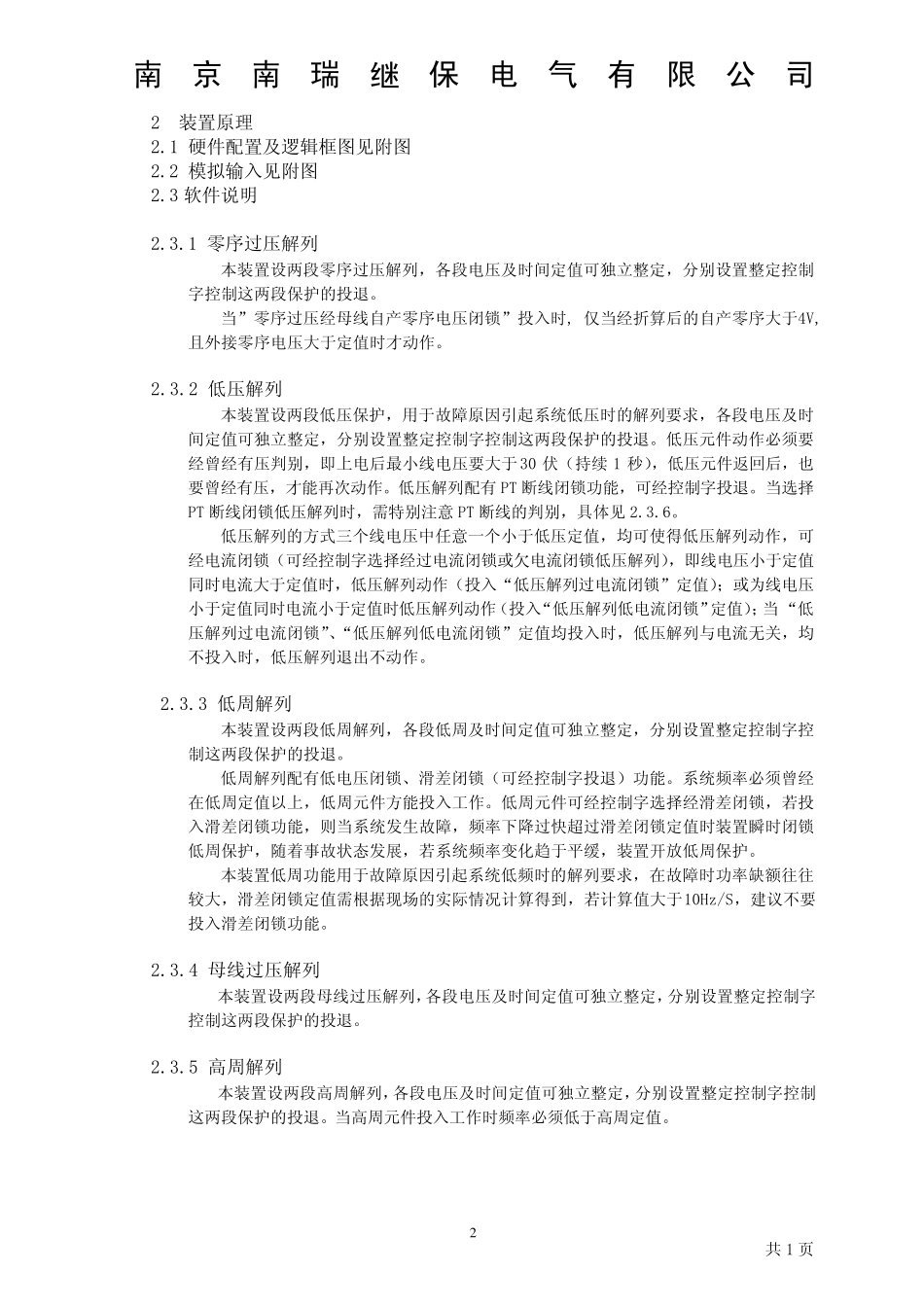

南京南瑞继保电气有限公司 RCS-9612A_04842 故障解列保护装置 1 基本配置及规格 1.1 基本配置 RCS-9612A_04842 是适用于110KV 以下电压等级的负荷侧或小电源侧的故障解列装置，可在开关柜就地安装。当使用该装置低压解列功能时，要特别注意PT 断线的判别，具体见2.3.6。 保护方面的主要功能有：1） 二段零序过压解列保护； 2） 二段低压解列保护； 3） 二段低周解列； 4） 二段母线过压解列保护； 5） 二段高周解列； 6） 独立的操作回路（使用无源接点，取消了事故总和控制回路断线报警）及故障录波。 测控方面的主要功能有： 1） 4 路遥信开入采集、装置遥信变位、事故遥信； 2） 正常断路器遥控分合； 3） UAB、UBC、UCA、U0、IA、IC、F、P、Q、COSф等模拟量的遥测； 4） 开关事故分合次数统计及事件 SOE 等； 5） 提供 “保护动作信号” 虚遥信，装置保护动作后置1，信号复归后清0 1.2 技术数据 1.2.1 额定数据 直流电源： 220V，110V 允许偏差 +15％，-20％ 交流电压： 100/ 3 V，100V 交流电流： 5A，1A 频 率： 50Hz 1.2.2 功耗： 交流电压： < 0.5VA/相 交流电流： < 1VA/相 (In =5A) < 0.5VA/相 (In =1A) 直流回路： 正常 < 15W 跳闸 < 25W 1.2.3 主要技术指标 ③ 低周解列 低周定值： 45Hz～50Hz 低压闭锁： 10V～90V df/dt 闭锁： 0.3Hz/s～10Hz/s 定值误差： < 5％ 其中频率误差： < 0.01Hz ④ 遥测量计量等级： 电流 0.2 级 其他 ： 0.5 级 ⑤ 遥信分辨 率： <2ms 信号输 入方式 ： 无源接点 1 共 1 页 南京南瑞继保电气有限公司 2 装 置 原 理 2.1 硬 件 配 置 及 逻 辑 框 图 见 附 图 2.2 模 拟 输 入 见 附 图 2.3 软 件 说 明 2.3.1 零 序 过 压 解 列 本 装 置 设 两 段 零 序 过 压 解 列 ， 各 段 电 压 及 时 间 定 值 可 独 立 整 定 ， 分 别 设 置 整 定 控 制字 控 制 这 两 段 保 护 的 投 退 。 当 ” 零 序 过 压 经 母 线 自 产 零 序 电 压 闭 锁 ” 投 入 时 , 仅 当 经 折 算 后 的 自 产 零 序 大 于 4V,且 外 接 零 序 电 压 大 于 定 值 时 才 动 作 。 2.3.2 低 压 解 列 本 装 置 设 两 段 低 压 保 护 ， 用 于 故...
