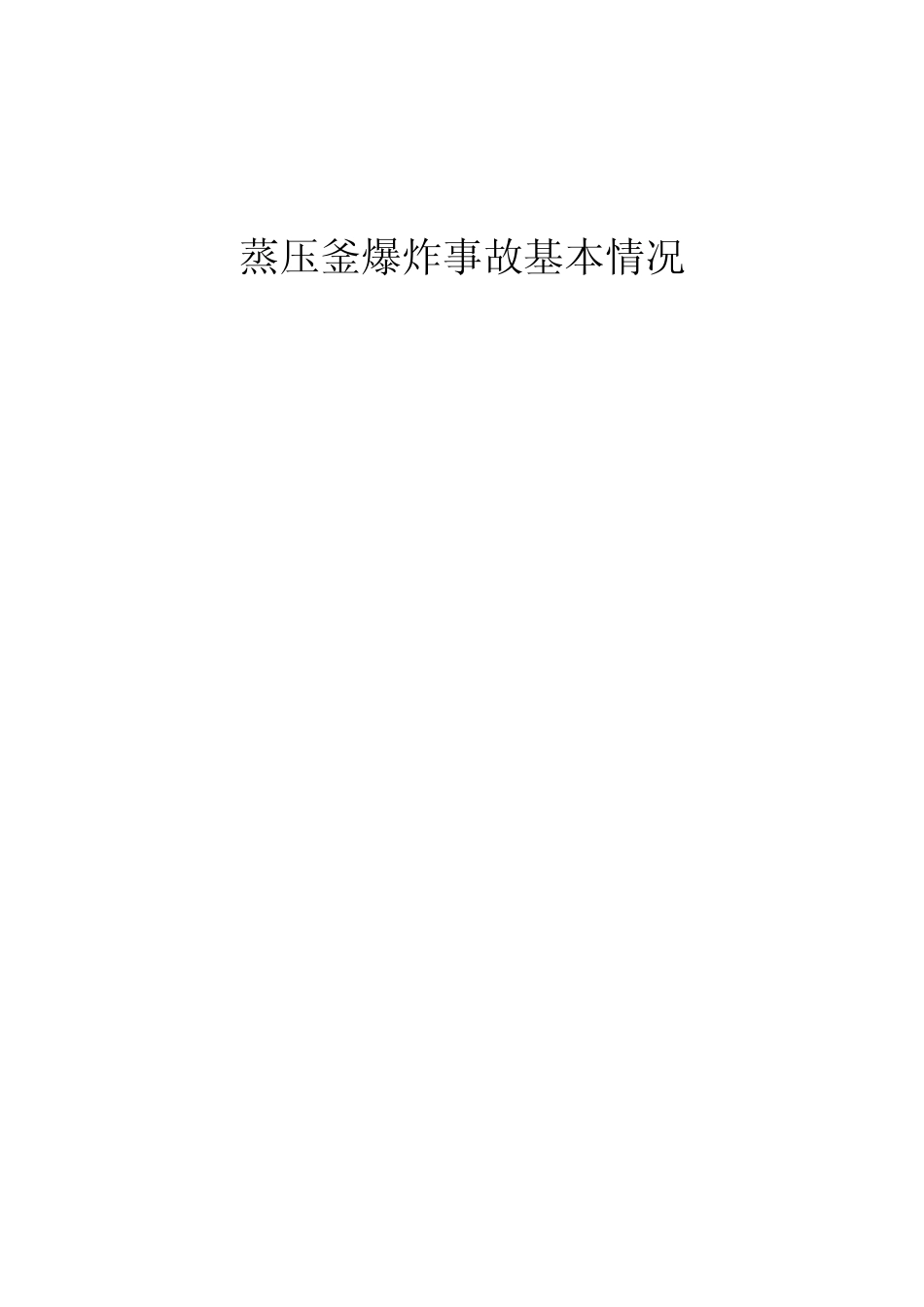

9蒸压釜爆炸事故基本情况

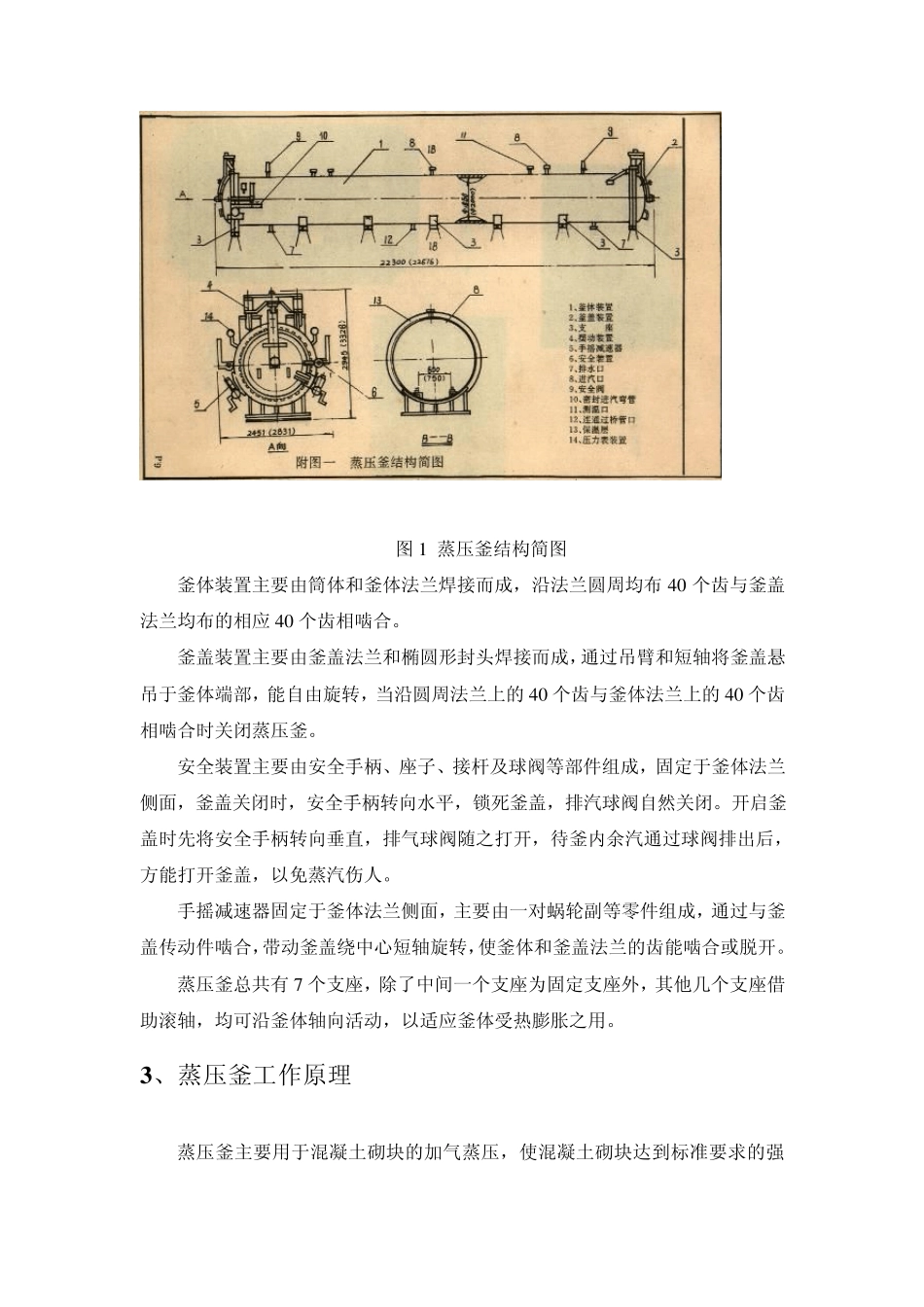

蒸压釜爆炸事故基本情况 一、事故概况 2007年 4 月 27 日凌晨 3 时，位于某新型墙材有限公司 1#蒸压釜发生爆炸事故。爆炸时蒸压釜的一个端盖飞出 30 余米，将电动葫芦的一个支架撞断后落地。筒体部分由于气体轴向力的作用，整体向后移动约 40 米，撞塌两堵墙，致使一名正在进行混凝土砖加工的工人被倒塌的墙砸死。 二、蒸压釜基本情况 1 、蒸压釜基本参数 查阅该蒸压釜的质量证明书、安装使用说明书，其主要设计参数见表 1。 表 1 蒸压釜基本参数 设计压力 1.157MPa 工作压力 0.98MPa 耐压试验压力 1.52MPa 设计温度 190℃ 工作介质 饱和蒸汽 最高工作温度 183．2 主要受压元件材质 20g/16Mn 锻 腐蚀裕度 2mm 几何尺寸 φ 2000×22676×3326mm 封头/筒体壁厚 18/16mm 全容积 69.52m3 总重 26440kg 2 、蒸压釜基本结构 蒸压釜主体部分主要由釜体装置、釜盖装置、摆动装置、手摇减速器、安全装置、支座等组成。内直径 2000mm，总长 22676mm。图 1 为蒸压釜结构简图。 图1 蒸压釜结构简图 釜体装置主要由筒体和釜体法兰焊接而成，沿法兰圆周均布4 0 个齿与釜盖法兰均布的相应4 0 个齿相啮合。 釜盖装置主要由釜盖法兰和椭圆形封头焊接而成，通过吊臂和短轴将釜盖悬吊于釜体端部，能自由旋转，当沿圆周法兰上的4 0 个齿与釜体法兰上的4 0 个齿相啮合时关闭蒸压釜。 安全装置主要由安全手柄、座子、接杆及球阀等部件组成，固定于釜体法兰侧面，釜盖关闭时，安全手柄转向水平，锁死釜盖，排汽球阀自然关闭。开启釜盖时先将安全手柄转向垂直，排气球阀随之打开，待釜内余汽通过球阀排出后，方能打开釜盖，以免蒸汽伤人。 手摇减速器固定于釜体法兰侧面，主要由一对蜗轮副等零件组成，通过与釜盖传动件啮合，带动釜盖绕中心短轴旋转，使釜体和釜盖法兰的齿能啮合或脱开。 蒸压釜总共有 7 个支座，除了中间一个支座为固定支座外，其他几个支座借助滚轴，均可沿釜体轴向活动，以适应釜体受热膨胀之用。 3 、蒸压釜工作原理 蒸压釜主要用于混凝土砌块的加气蒸压，使混凝土砌块达到标准要求的强度。其基本操作工艺为： 出 料打 开 端 盖降 压 至 零保 压升 压抽 真 空啮 合 端 盖装 料图 2 蒸压釜操作工艺图 氧气与高温蒸汽结合对釜体的腐蚀影响较大，因此为了减缓腐蚀，存在一个抽真空的工艺。由于经过抽真空，可以排除阀门泄漏的可能。 三、事故现场勘查情况...
