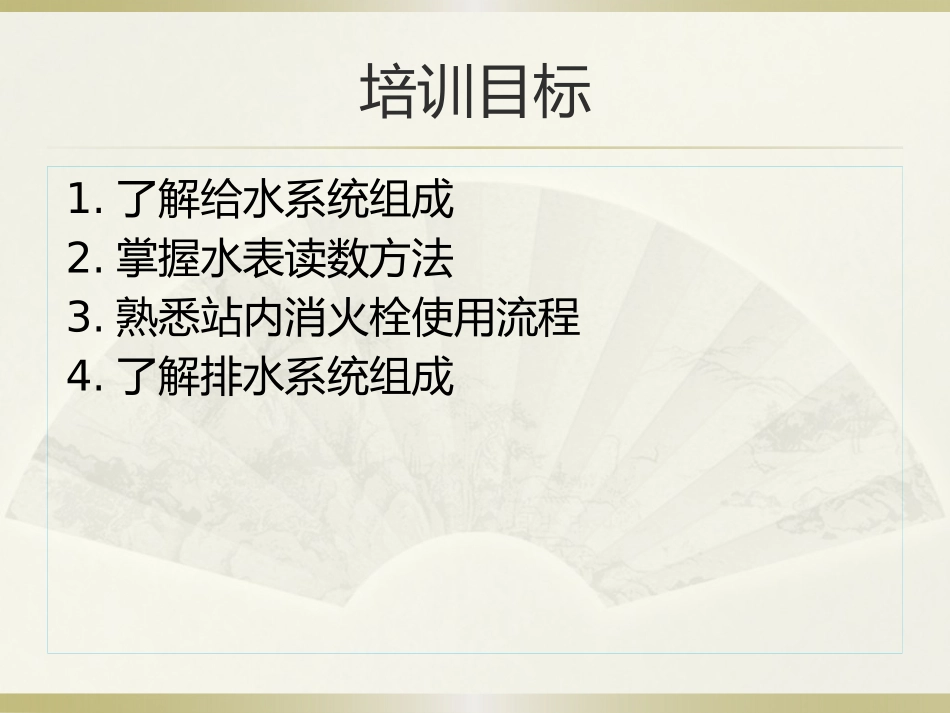

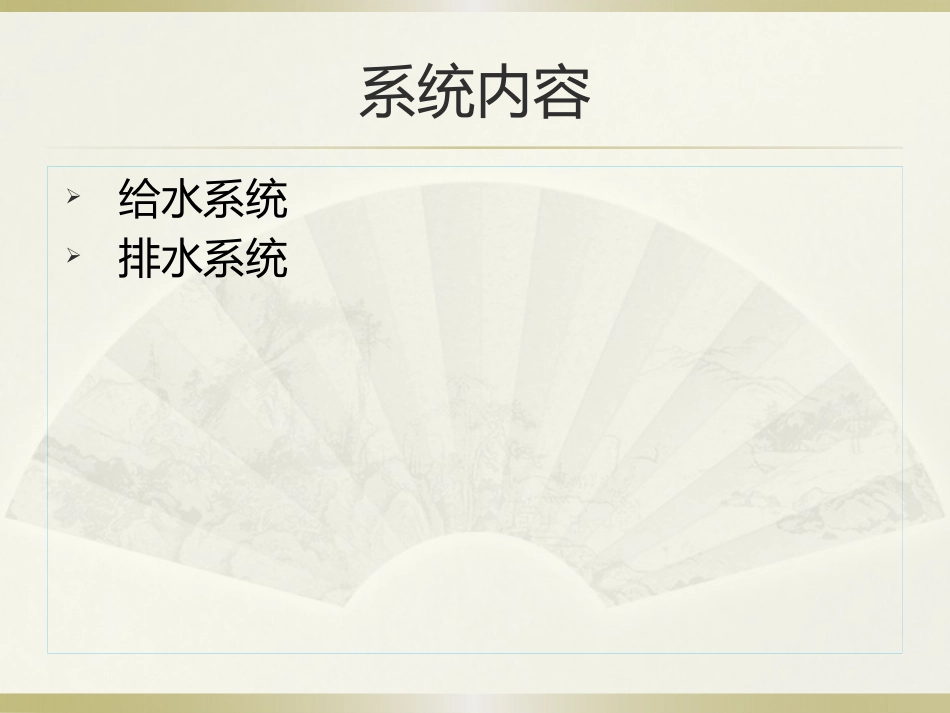

地铁给排水系统简介讲师：刘明先部门：第五项目部培训目标1.了解给水系统组成2.掌握水表读数方法3.熟悉站内消火栓使用流程4.了解排水系统组成系统内容给水系统排水系统一、给水系统介绍1.水源及用途2.供水管网3.水表读数方法4.给水附件5.消防配套设备1.水源及用途生活用水（车站乘客及工作人员用水）1生产用水（冷水机组水系统补水）2消防水3用途市政供水（需具备供水条件）1自备井供水2来源2.供水管网具备市政供水条件的管网1不具备市政供水条件的管网2供水条件生活水管网1消防水管网2供水类别具备市政供水条件的管网市政1路供水管道市政2路供水管道1路消防表井2路消防表井生活表井西风亭东风亭说明：1、一般情况下，车站水源由两路不同市政管路供给，其中一路供消防用水，另外一路分别供消防及生活用水；2、石门-俸伯站，市政管路还供给站外消火栓用水。深井泵房消毒水箱消防水池室外消防泵房室外消火栓室外消火栓室外消火栓生活供水消防水池消防泵房站内消火栓不具备市政供水条件的管网说明：望京东、孙河、国展、花梨坎为此供水方式。西风亭东风亭消防泵房市政管道市政管道站厅层站台层区间XJ0.2-0.4MPaJ0.4-0.8Mpa排气阀放水阀井井区间车站内消防管网3.水表读数方法水表按分支分为：一级表、二级表、三级表一级表指市政水表，市政与地铁给水管路分界点。二级表指由市政引至车站风道第一块水表三级表指各设备机房、卫生间、洒水栓、冷塔补水表3.水表读数方法如图所示为一标准机械水表的表盘示意图。水表表盘上一般有8个指针示值标盘。仅读取大于1立方米的示值。读表数注意事项认读水表时，要从高位指针向低位依次认读，即从×10000的指针示值标盘顺时针从下向上依次认读。特别需要注意：如果千位、百位、十位指针位置在两个数字之间时，要注意上下两个相邻指针与它的关联。看下图：注意：个位指针是在0和9之间，也就是说还没有进位，所以十位指针应该读8，而不读9。3.水表读数方法如图所示为数字式水表的表盘示意图。4.给水附件定义：安装在给水管道及设备上的启闭和调节装置称为给水附件。分：配水附件和控制附件两类。给水附件配水附件：水龙头控制附件：阀门闸阀截止阀蝶阀球阀安全阀倒流防止器……..控制附件：1）闸阀：闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。控制附件：2）截止阀：关闭严密，但水流阻力较大，用于管径不大于50或经常启闭的管段上。控制附件：3）旋塞阀：又称转心阀，通过旋转90度使阀塞上的通道口与阀体通道相同或分开，实现开启或关闭的一种阀门。一般与缓冲管、压力表连接。控制附件：4）止回阀：能自动阻止流体倒流的阀门，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口侧压力低于出口处时，阀瓣流体压差或本身重力作用下自动关闭比以防止流体倒流。控制附件：5）浮球阀：浮球始终要漂在水面上，当水面上涨时，浮球也跟着上升。浮球上升就带动连杆也上升。连杆与另一端的阀门相连，上升一定位置时，连杆支起橡胶活塞垫，封闭水源。5.消防配套设施（消防泵）1）用于地铁消防工作的泵叫做消防泵，它是地铁火灾灭火不可缺少的核心设备。2）地下消防泵房设有两台消防泵，属于一级负荷，当工作泵发生故障时，备用泵应自动投入运行，由FAS进行监控。3）高架车站室外消防泵房设两台立式消防泵，一用一备。当工作泵发生故障时，备用泵应自动投入运行。并应定期进行自动低频巡检。消防系统设稳压装置，设两台稳压泵（一用一备）和一个气压罐。4）自巡检功能：消防泵控制柜能对消防主泵进行定期自动巡检（按消防要求），并能将巡检结果反馈给车站综控室（GCC）。5）消防水进入管网有两条路径：1、消防引入管与车站消防环状管网连通成超越管，平时由市政管网压力直接供水，并设倒流防止器。2、经消防泵加压后打入消防管网。6）稳压泵控制方式：高架站消防主泵、稳压泵由气压罐控制，平时管网中压力由稳压泵保持，当管网压力下降时，稳压泵启动，压力恢复后停泵。高架站消防泵房高架站与地下站消防泵主要区别：1、增设稳压泵，稳压管稳压设备；2、地下站2套消防泵，地上站4台消防泵；3、...
