Abaqus模拟焊接的方法与步骤详解

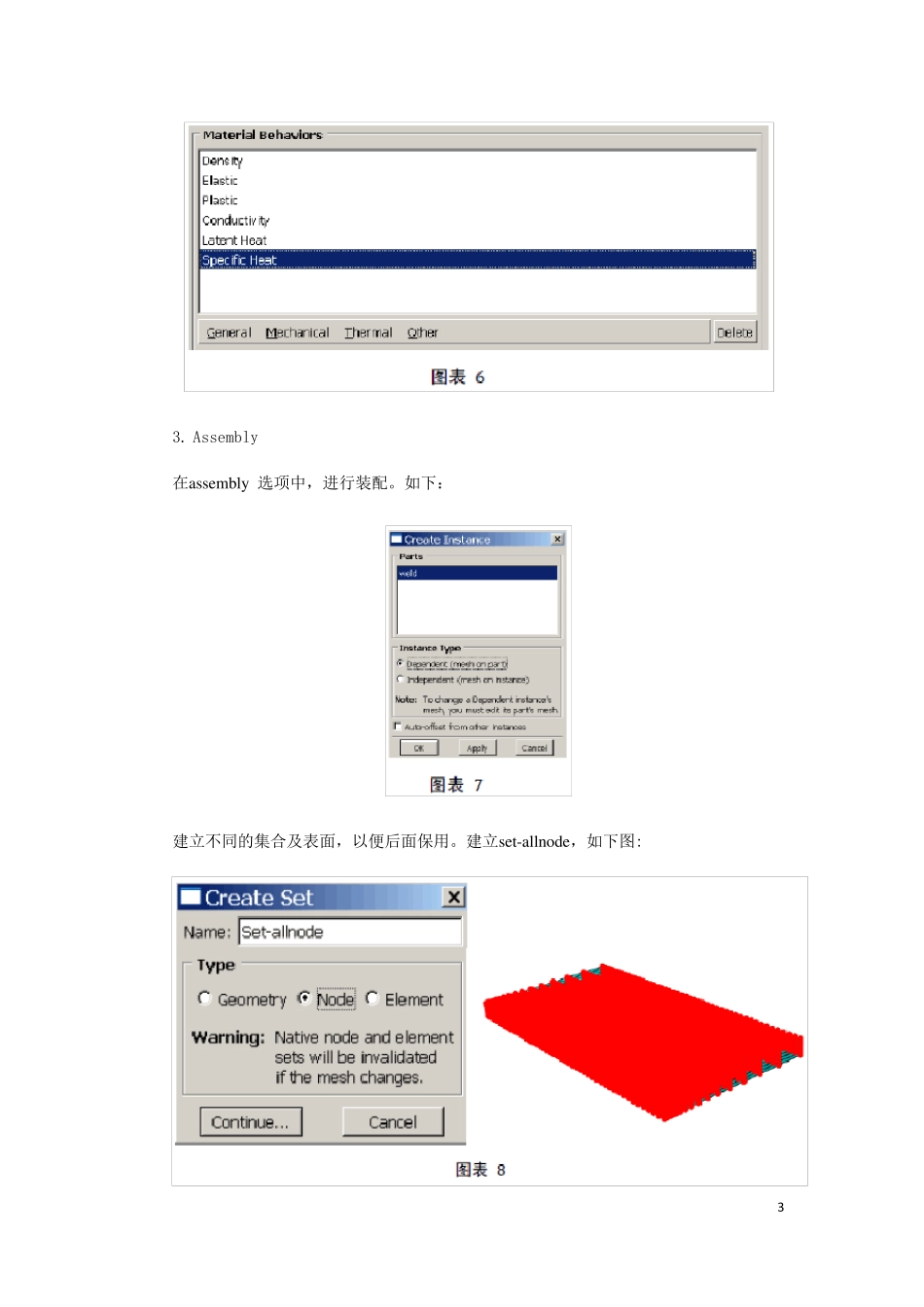

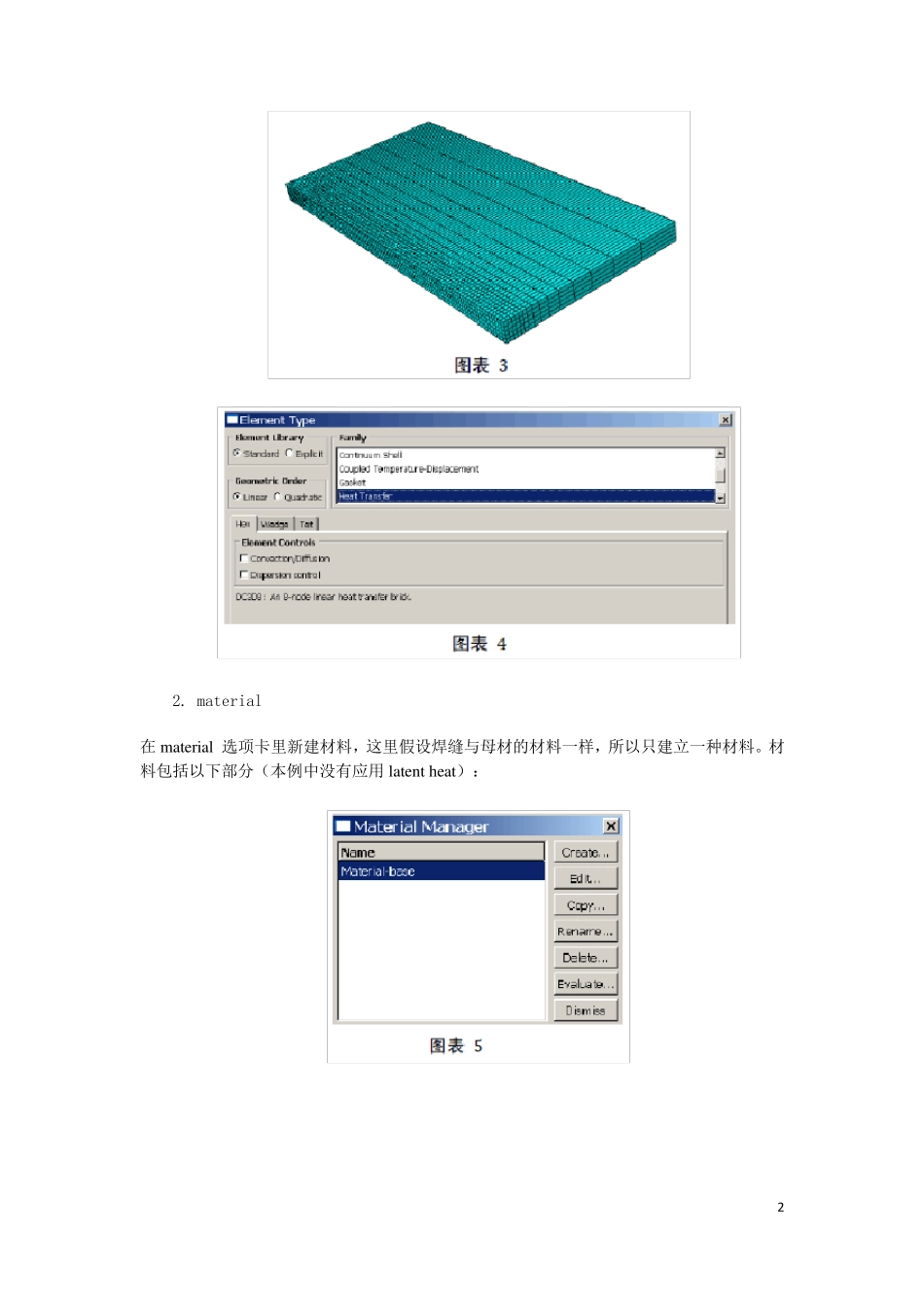

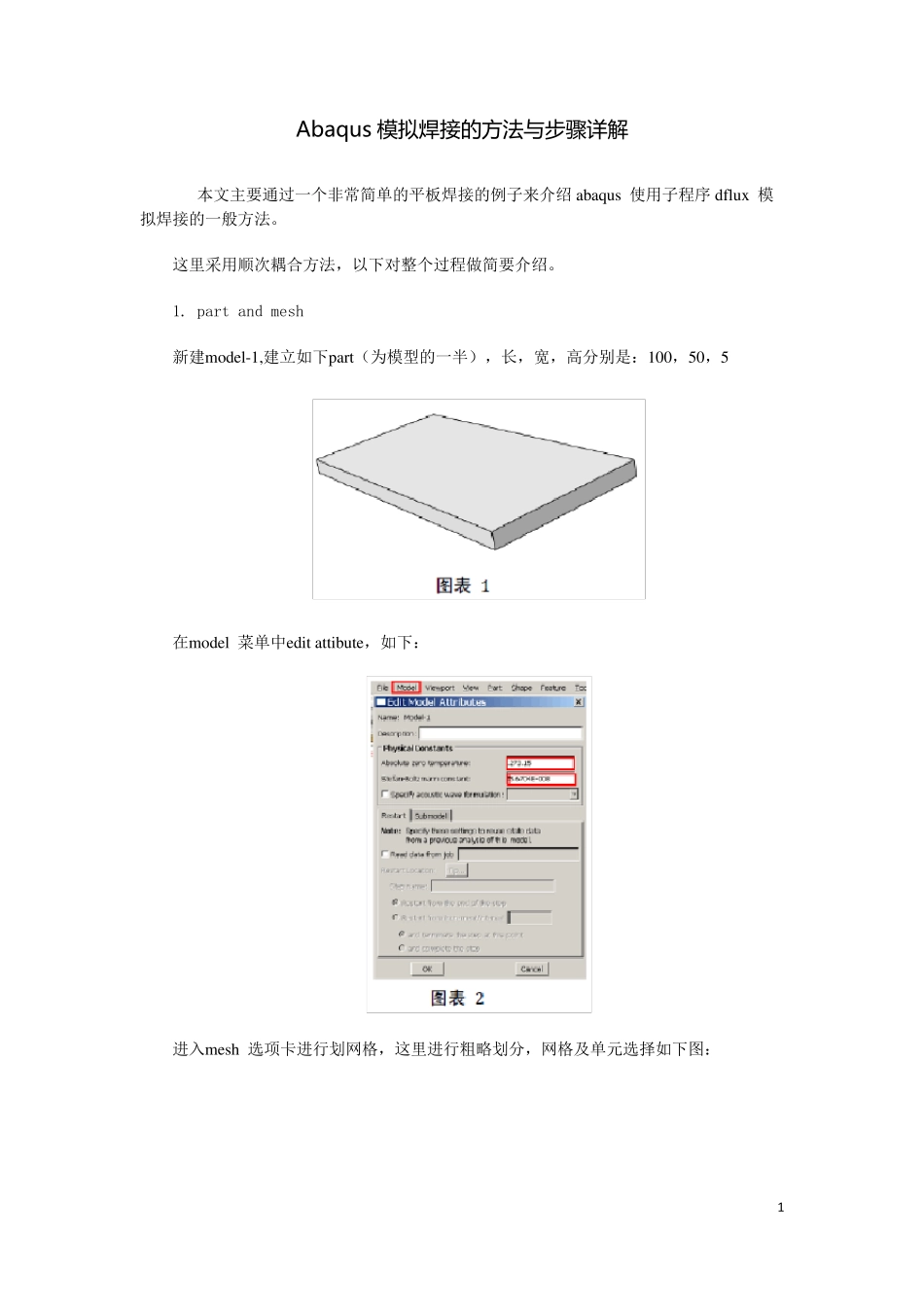

1 Abaqus 模 拟 焊 接 的 方 法 与步骤详解 本文主要通过一个非常简单的平板焊接的例子来介绍abaqu s 使用子程序dflu x 模拟焊接的一般方法。 这里采用顺次耦合方法，以下对整个过程做简要介绍。 1. part and mesh 新建model-1,建立如下part（为模型的一半），长，宽，高分别是：100，50，5 在model 菜单中edit attibu te，如下： 进入mesh 选项卡进行划网格，这里进行粗略划分，网格及单元选择如下图： 2 2. material 在material 选项卡里新建材料，这里假设焊缝与母材的材料一样，所以只建立一种材料。材料包括以下部分（本例中没有应用 latent heat）： 3 3. Assembly 在assembly 选项中，进行装配。如下： 建立不同的集合及表面，以便后面保用。建立set-allnode，如下图: 4 建立surface-rad，如下图。注意左侧面为对称面，不选择。 4.创建分析步 创建两个热传导分析步，分别是焊缝加热和冷却过程。如下图： 定义第一个分析步： 定义第二个分析步： 5 5. 创建interaction 在interaction 中创建对流和辐射边界条件如下： 6 6. 边界条件建立 首先建立预定义场，定义初始温度为20℃，选择集合set-allnode，如下图： 建立body heat flu x 载荷，选择整个实体，设置为u ser-defined，如下图： 7. 建立名称为w eld-thermal 的job，并输出.inp。 7 8. 编写dflux 子程序 其中热源用的是双椭球热源，具体可参考相关文献。 q＝U Iη,这里η代表效率。 x0,y0,z0 定义热源的起始点， a,b,c 定义热源的三个半轴， v 定义焊接速度。 本例中，取热源中心坐标为：（0.0，0.0，0.0025） 编写结果如下图所示： 8 9. 提交计算 将产生的 inp 文件与.for 文件放到一个文件夹下，本例中放在D:\w eld，在abaqus command 窗口进行提交，如下所示： 9 10. 温度场计算结果
