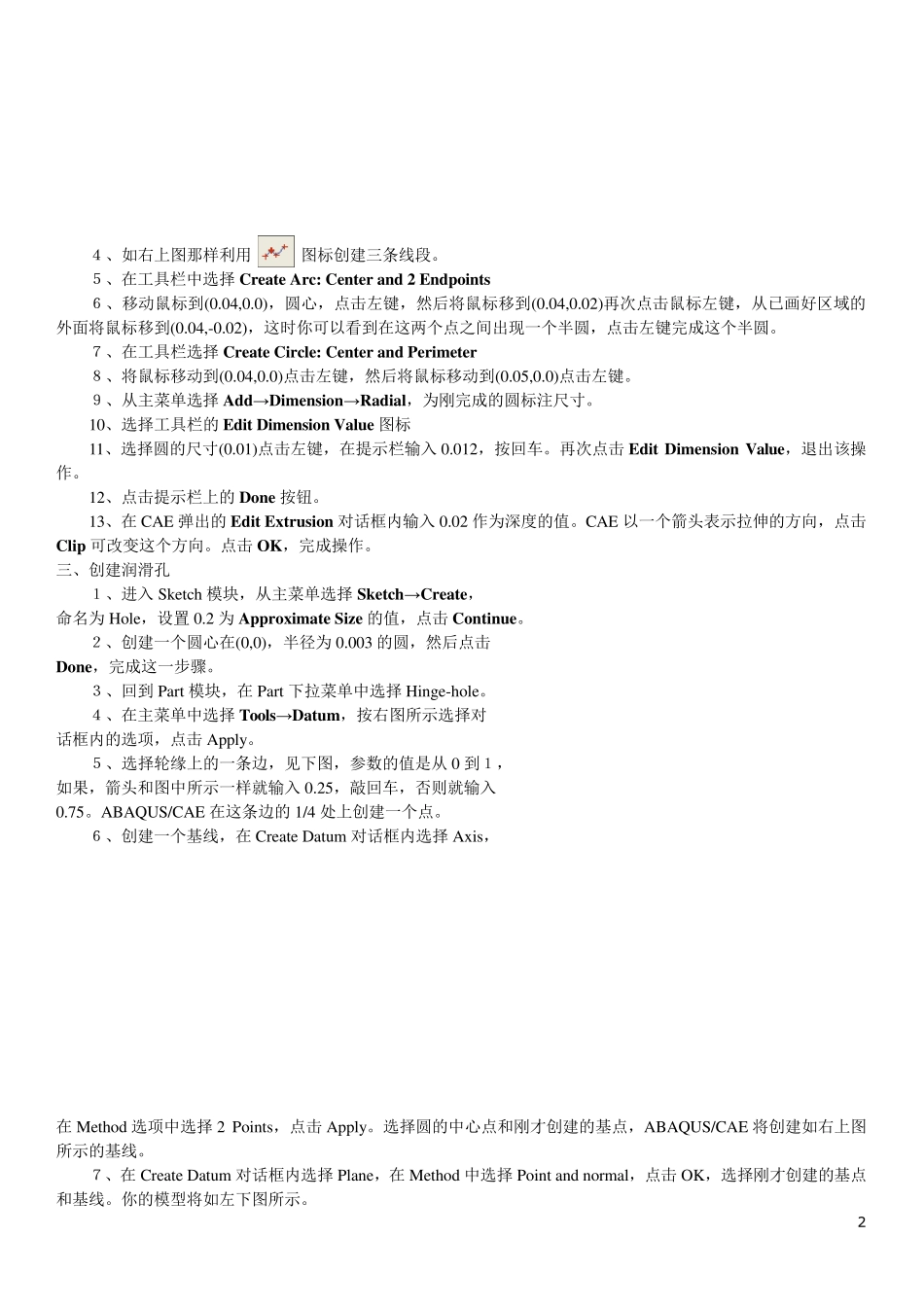

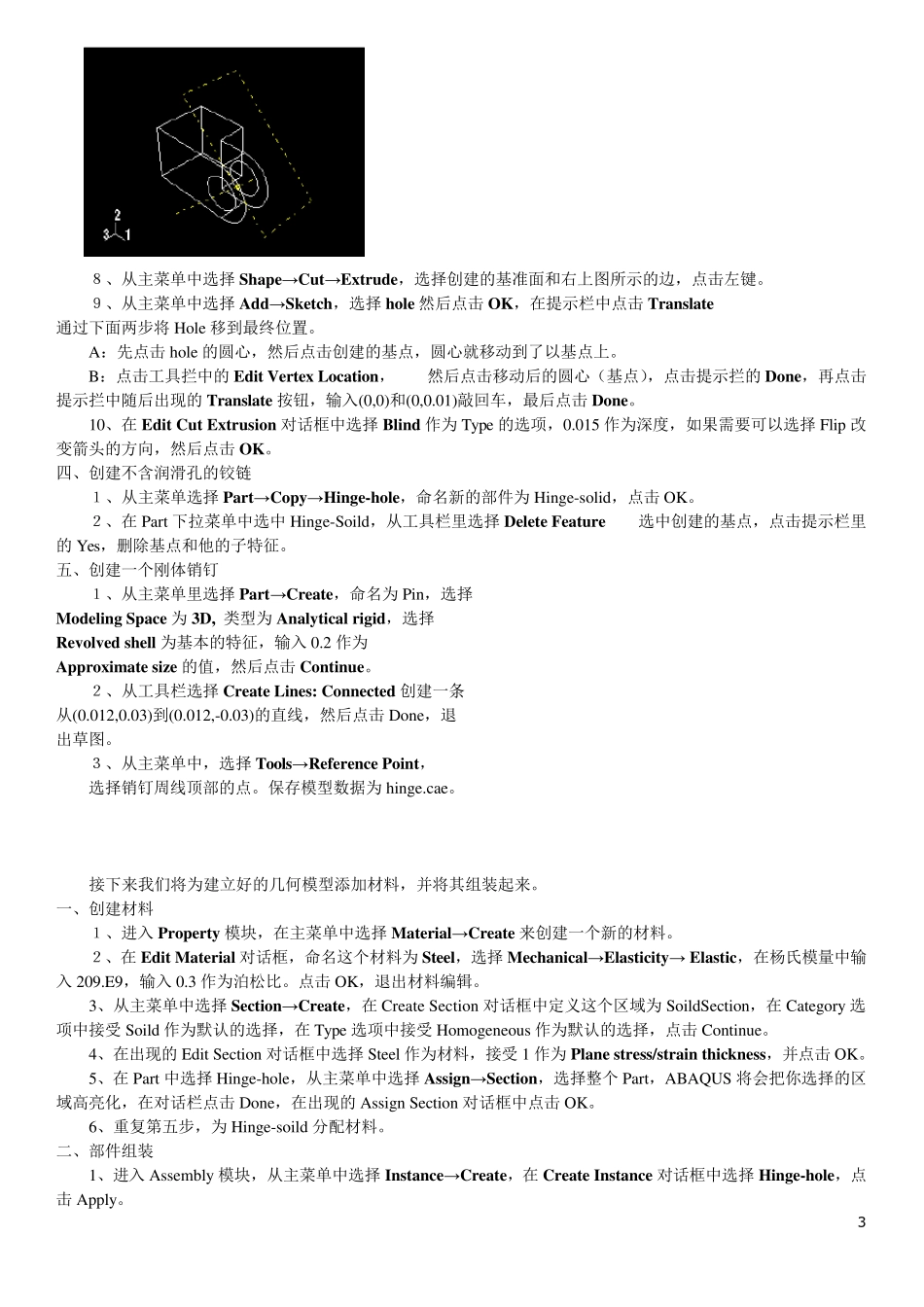

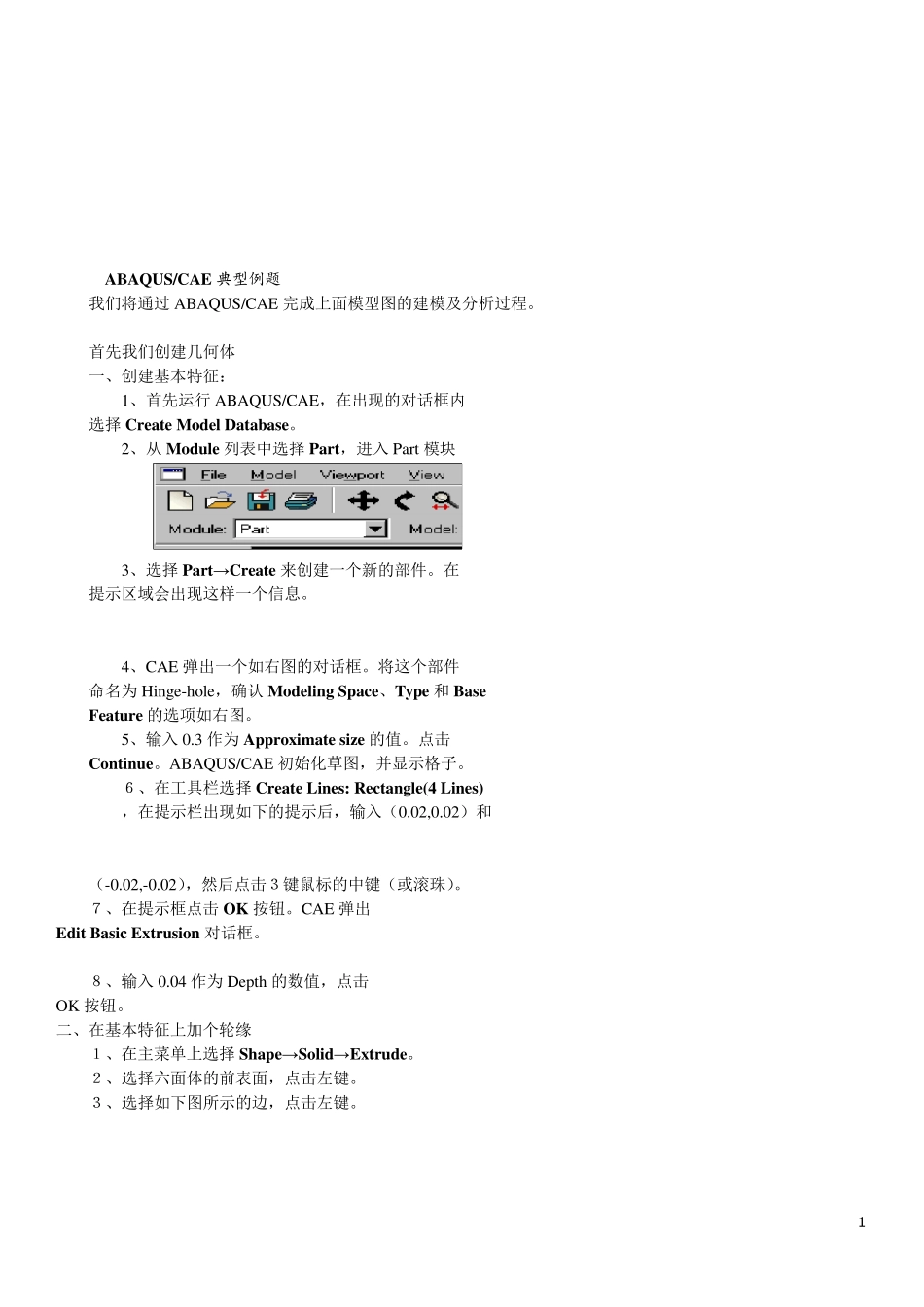

1 ABAQUS/CAE 典型例题 我们将通过ABAQUS/CAE 完成上面模型图的建模及分析过程。 首先我们创建几何体 一、创建基本特征： 1、首先运行 ABAQUS/CAE，在出现的对话框内 选择 Create Model Database。 2、从 Module 列表中选择 Part，进入 Part 模块 3、选择 Part→Create 来创建一个新的部件。在 提示区域会出现这样一个信息。 4、CAE 弹出一个如右图的对话框。将这个部件 命名为 Hinge-hole，确认 Modeling Space、Type 和 Base Feature 的选项如右图。 5、输入 0.3 作为 Approximate size 的值。点击 Continue。ABAQUS/CAE 初始化草图，并显示格子。 ６、在工具栏选择 Create Lines: Rectangle(4 Lines) ，在提示栏出现如下的提示后，输入（0.02,0.02）和 （-0.02,-0.02），然后点击３键鼠标的中键（或滚珠）。 ７、在提示框点击 OK 按钮。CAE 弹出 Edit Basic Extrusion 对话框。 ８、输入 0.04 作为 Depth 的数值，点击 OK 按钮。 二、在基本特征上加个轮缘 １、在主菜单上选择 Shape→Solid→Extrude。 ２、选择六面体的前表面，点击左键。 ３、选择如下图所示的边，点击左键。 2 ４、如右上图那样利用 图标创建三条线段。 ５、在工具栏中选择 Create Arc: Center and 2 Endpoints ６、移动鼠标到(0.04,0.0)，圆心，点击左键，然后将鼠标移到(0.04,0.02)再次点击鼠标左键，从已画好区域的外面将鼠标移到(0.04,-0.02)，这时你可以看到在这两个点之间出现一个半圆，点击左键完成这个半圆。 ７、在工具栏选择 Create Circle: Center and Perimeter ８、将鼠标移动到(0.04,0.0)点击左键，然后将鼠标移动到(0.05,0.0)点击左键。 ９、从主菜单选择 Add→Dimension→Radial，为刚完成的圆标注尺寸。 10、选择工具栏的 Edit Dimension Value 图标 11、选择圆的尺寸(0.01)点击左键，在提示栏输入 0.012，按回车。再次点击 Edit Dimension Value，退出该操作。 12、点击提示栏上的 Done 按钮。 13、在 CAE 弹出的 Edit Extrusion 对话框内输入 0.02 作为深度的值。CAE 以一个箭头表示拉伸的方向，点击Clip 可改变这个方向。点击 OK，完成操作。 三、创建润滑孔 １、进入 Sketch 模块，从主菜单选择 Sketch→Create， 命名为 Hole，设置 0.2 为 Approximate Size 的值，点击 Continue。 ２、创建一个圆心在(0,0)，半径为 ...
