abaqus转换mnf文件

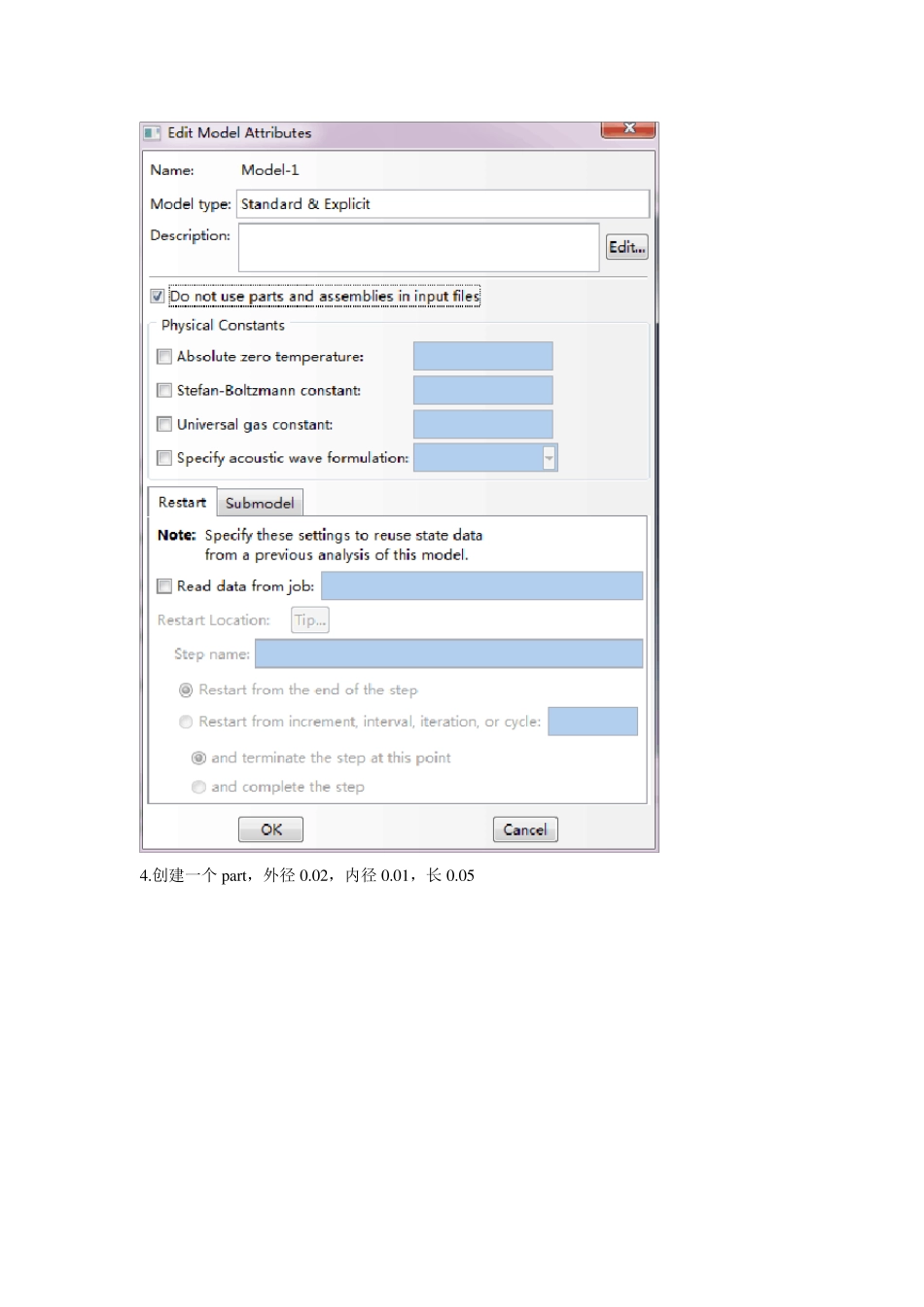

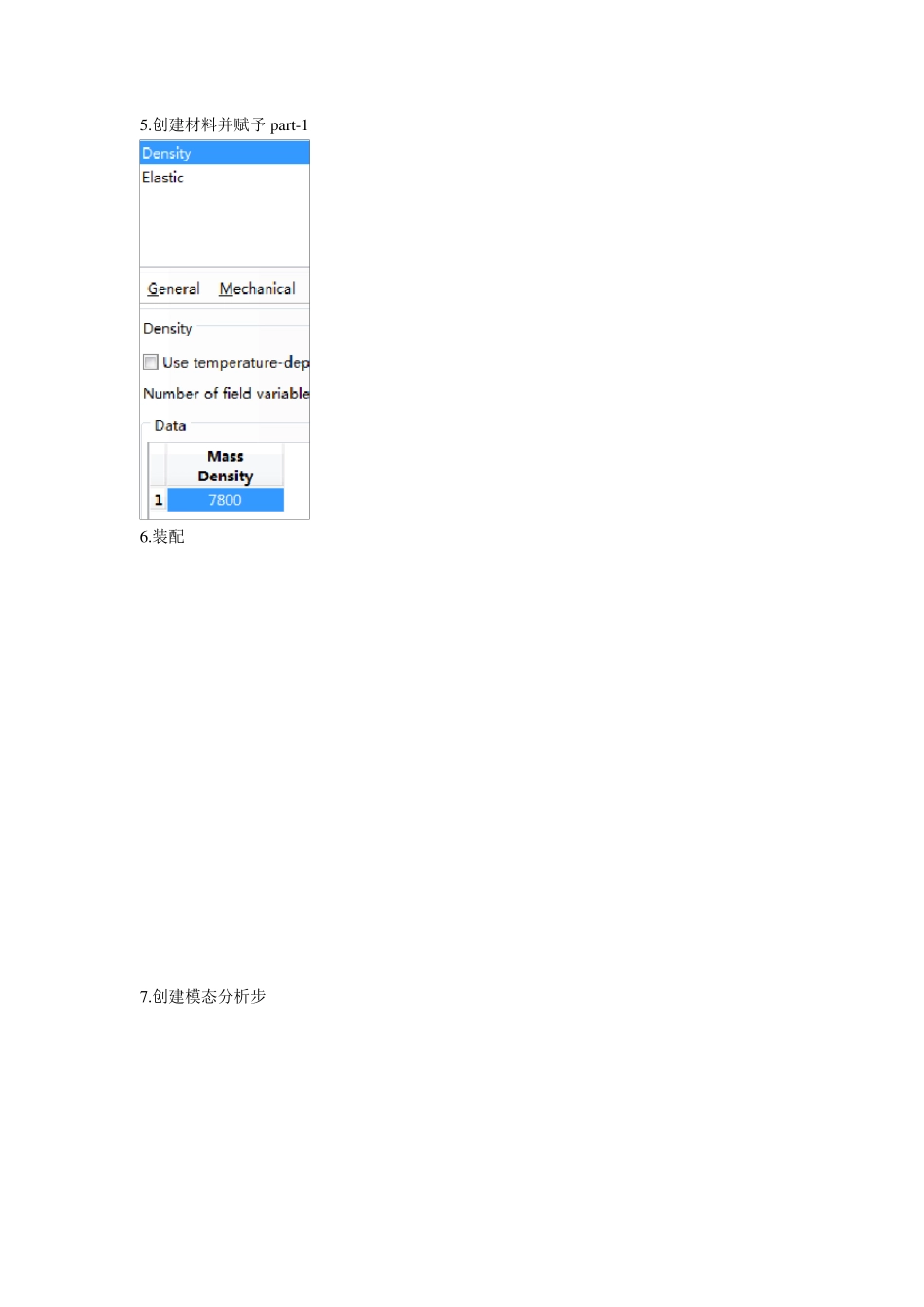

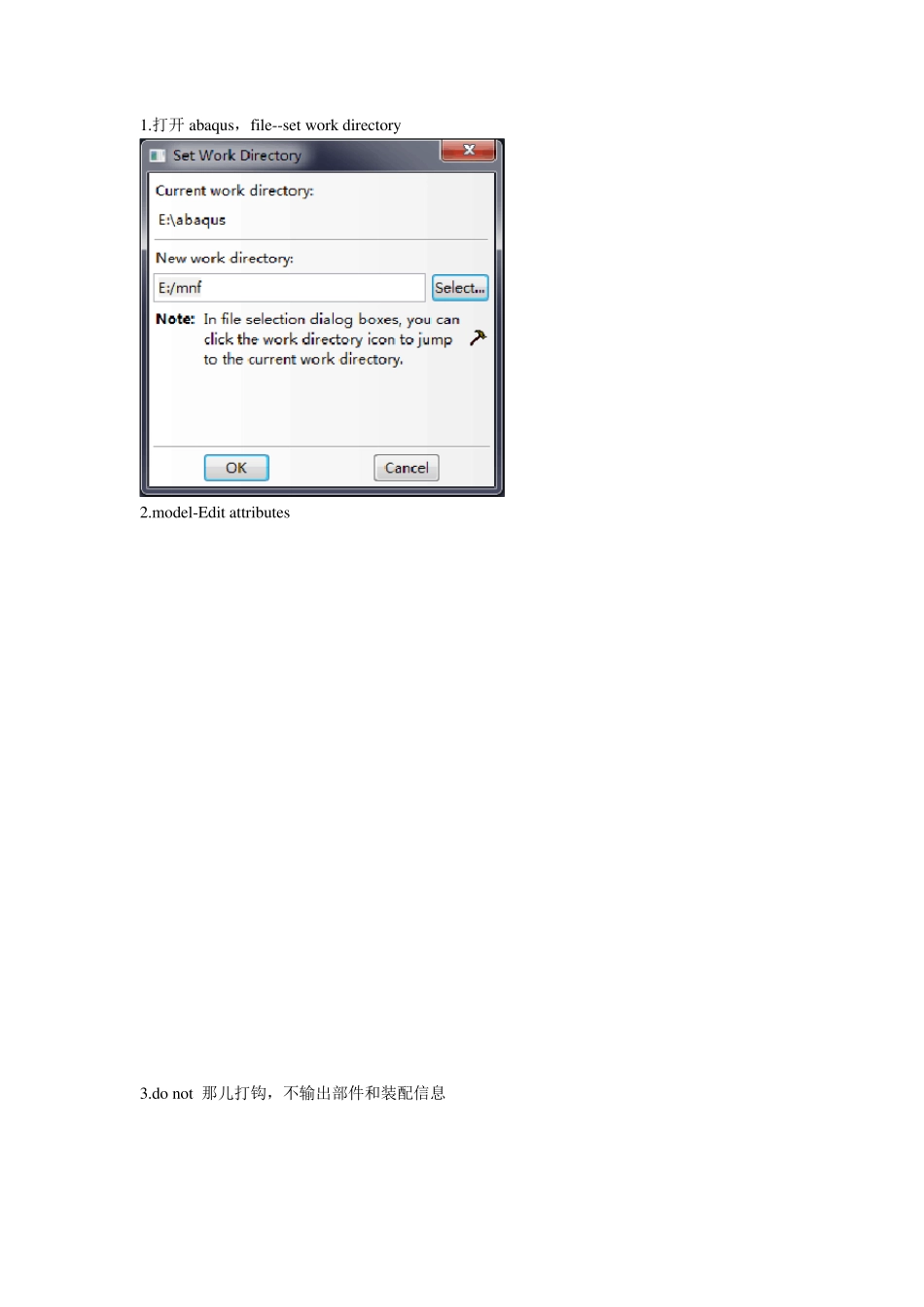

1.打开abaqus，file--set work directory 2.model-Edit attributes 3.do not 那儿打钩，不输出部件和装配信息 4.创建一个 part，外径 0.02，内径 0.01，长 0.05 5.创建材料并赋予 part-1 6.装配 7.创建模态分析步 9.输入你需要输出的模态特征值数，其他默认 10.Interaction，在两中心处创建两个 RP 点 11.创建两个多点约束 首先选择 RP 点，再选择筒内边 12mesh 画网格 13 施加约束 Tools--set 创建 RPpoint的 set集 选择RP-1，RP-2 创建set-2 的单元集 选择整个 part 14.Load 创建边界条件，选择RPpoint的set，完全约束 15.Job creat 一个名为 tong 的 job,取默认设置，点击 Write Inpu t 16.OK，前期工作做好了，下面到E:\mnf 文件夹找到tong.inp 文件，直接拉到底 对比你的文件，红色的是要加的关键语句，绿色的是你定义的Set 和要输出的模态数，修改后保存。 ** ** STEP: Step-1 ** *Step, name=Step-1, perturbation *Frequency, eigensolver=Lanczos, acoustic coupling=on, normalization=displacement 20, , , , , ** ** BOUNDARY CONDITIONS ** ** Name: BC-1 Type: Symmetry/Antisymmetry/Encastre *Boundary RPpoint, ENCASTRE ** *ELEMENT MATRIX OUTPUT, MASS=YES, ELSET=Set-2 ** OUTPUT REQUESTS ** *Restart, write, frequency=0 ** ** FIELD OUTPUT: F-Output-1 ** *node file U *Output, field, variable=PRESELECT *End Step ** ** ---------------------------------------------- ** ** SUBSTRUCTURE GENERATION ** *STEP *SUBSTRUCTURE GENERATE, TYPE=Z1, RECOVERY MATRIX=YES, MASS MATRIX=YES, OVERWRITE *RETAINED NODAL DOFS, SORTED=NO RPpoint *SELECT EIGENMODES,generate 1,20 *SUBSTRUCTURE MATRIX OUTPUT, STIFFNESS=YES, MASS=YES, RECOVERY=YES *END STEP 17.打开Abaqu s Command，输入cd e:\mnf， e:，改变工作目录，输入abaqu s job=tong，运行tong.inp 文件（运行完之后，工作目录下应有 tong.fil 文件），输入abaqu s adams job=tong，就 ok 了运行完之后工作目录下有 tong.mnf 文件 18.在adams中打开
