ABB变频器ACS800参数样表

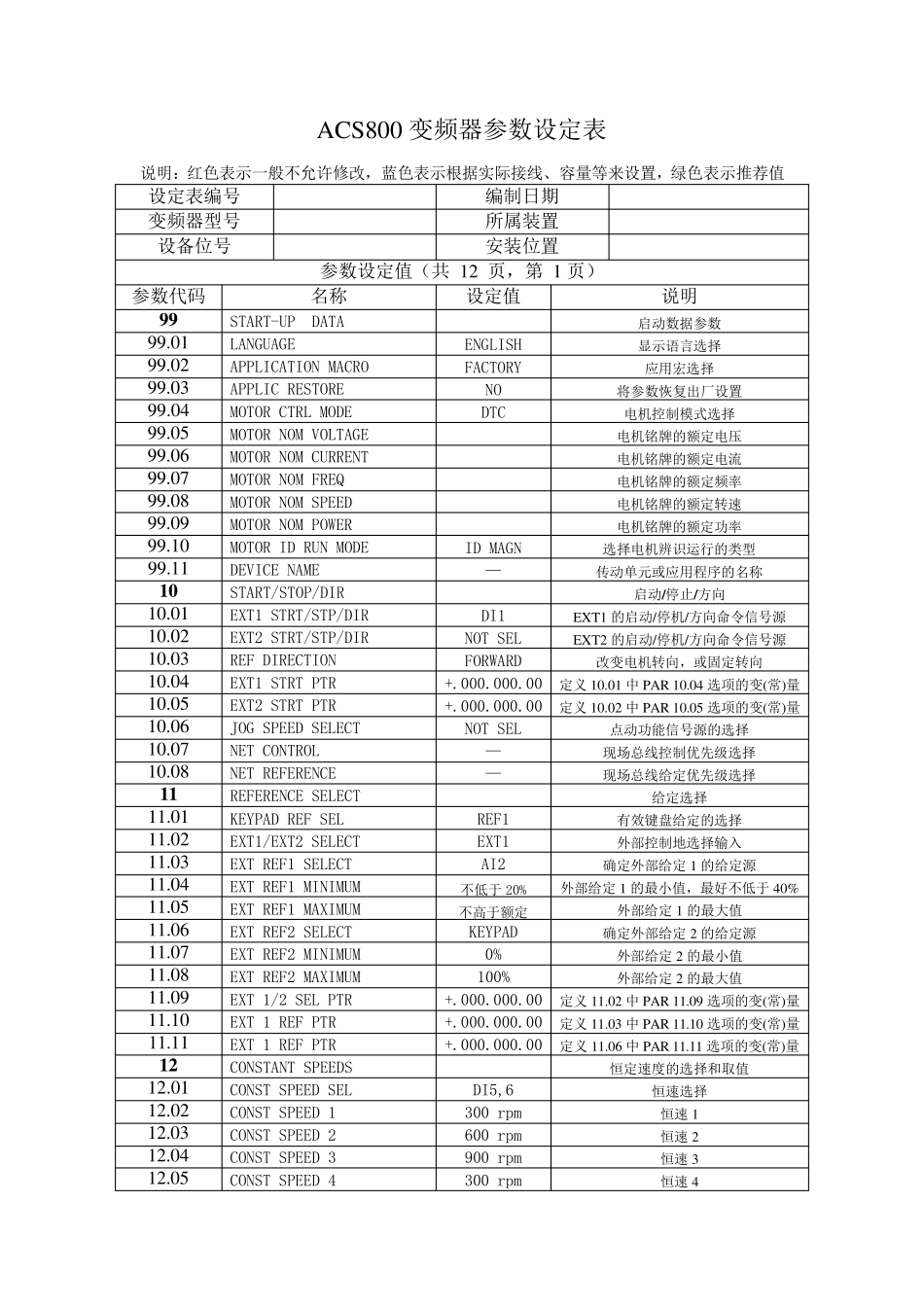

ACS800 变频器参数设定表 说明：红色表示一般不允许修改，蓝色表示根据实际接线、容量等来设置，绿色表示推荐值 设定表编号 编制日期 变频器型号 所属装置 设备位号 安装位置 参数设定值（共 12 页，第 1 页） 参数代码 名称 设定值 说明 9 9 START-UP DATA 启动数据参数 99.01 LANGUAGE ENGLISH 显示语言选择 99.02 APPLICATION MACRO FACTORY 应用宏选择 99.03 APPLIC RESTORE NO 将参数恢复出厂设置 99.04 MOTOR CTRL MODE DTC 电机控制模式选择 99.05 MOTOR NOM VOLTAGE 电机铭牌的额定电压 99.06 MOTOR NOM CURRENT 电机铭牌的额定电流 99.07 MOTOR NOM FREQ 电机铭牌的额定频率 99.08 MOTOR NOM SPEED 电机铭牌的额定转速 99.09 MOTOR NOM POWER 电机铭牌的额定功率 99.10 MOTOR ID RUN MODE ID MAGN 选择电机辨识运行的类型 99.11 DEVICE NAME — 传动单元或应用程序的名称 1 0 START/STOP/DIR 启动/停止/方向 10.01 EXT1 STRT/STP/DIR DI1 EXT1 的启动/停机/方向命令信号源 10.02 EXT2 STRT/STP/DIR NOT SEL EXT2 的启动/停机/方向命令信号源 10.03 REF DIRECTION FORWARD 改变电机转向，或固定转向 10.04 EXT1 STRT PTR +.000.000.00 定义 10.01 中 PAR 10.04 选项的变(常)量 10.05 EXT2 STRT PTR +.000.000.00 定义 10.02 中 PAR 10.05 选项的变(常)量 10.06 JOG SPEED SELECT NOT SEL 点动功能信号源的选择 10.07 NET CONTROL — 现场总线控制优先级选择 10.08 NET REFERENCE — 现场总线给定优先级选择 1 1 REFERENCE SELECT 给定选择 11.01 KEYPAD REF SEL REF1 有效键盘给定的选择 11.02 EXT1/EXT2 SELECT EXT1 外部控制地选择输入 11.03 EXT REF1 SELECT AI2 确定外部给定1 的给定源 11.04 EXT REF1 MINIMUM 不低于 20% 外部给定1 的最小值，最好不低于 40% 11.05 EXT REF1 MAXIMUM 不高于额定 外部给定1 的最大值 11.06 EXT REF2 SELECT KEYPAD 确定外部给定2 的给定源 11.07 EXT REF2 MINIMUM 0% 外部给定2 的最小值 11.08 EXT REF2 MAXIMUM 100% 外部给定2 的最大值 11.09 EXT 1/2 SEL PTR +.000.000.00 定义 11.02 中 PAR 11.09 选项的变(常)量 11.10 EXT 1 REF PTR +.000.000.00 定义 11.0...
