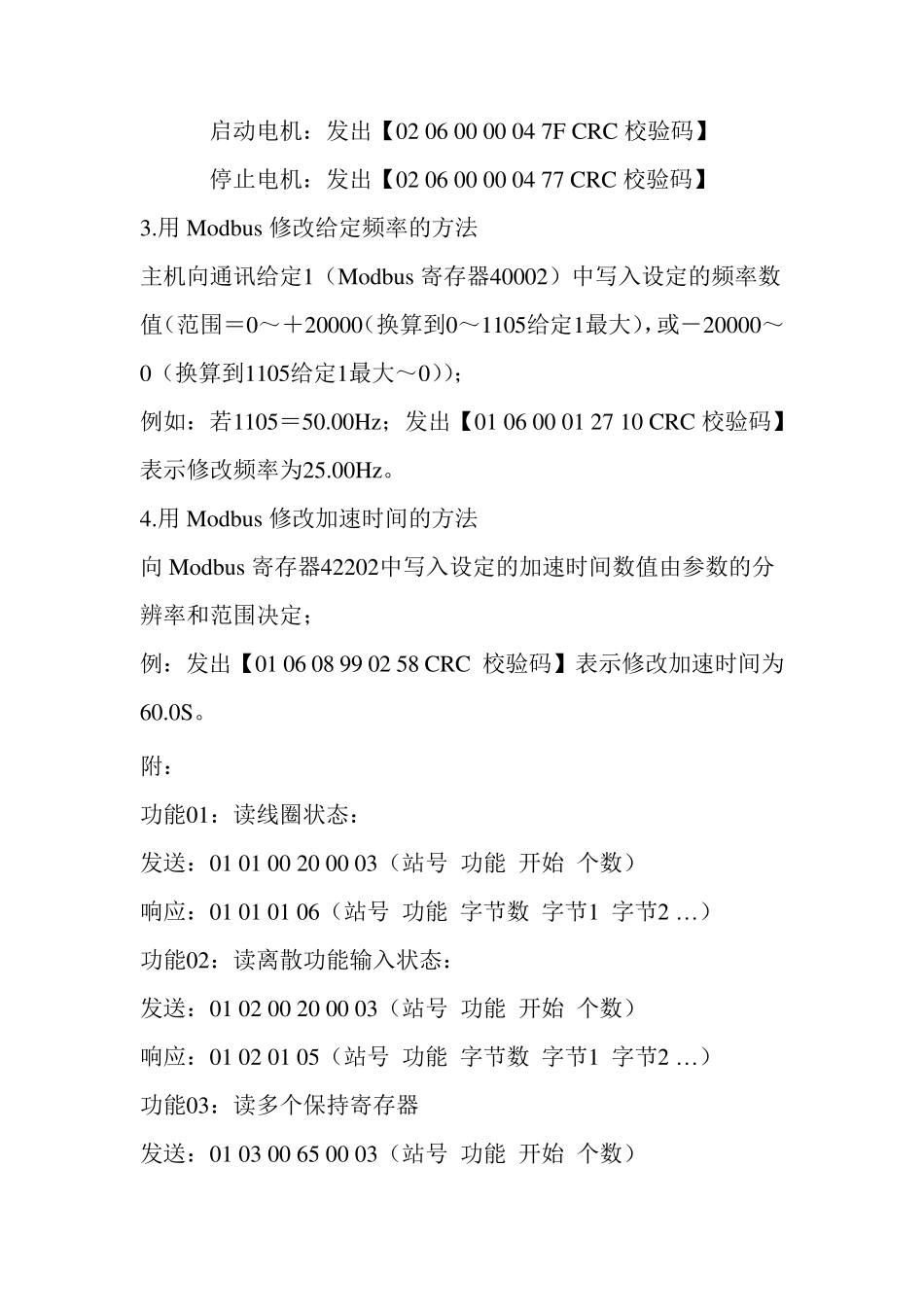

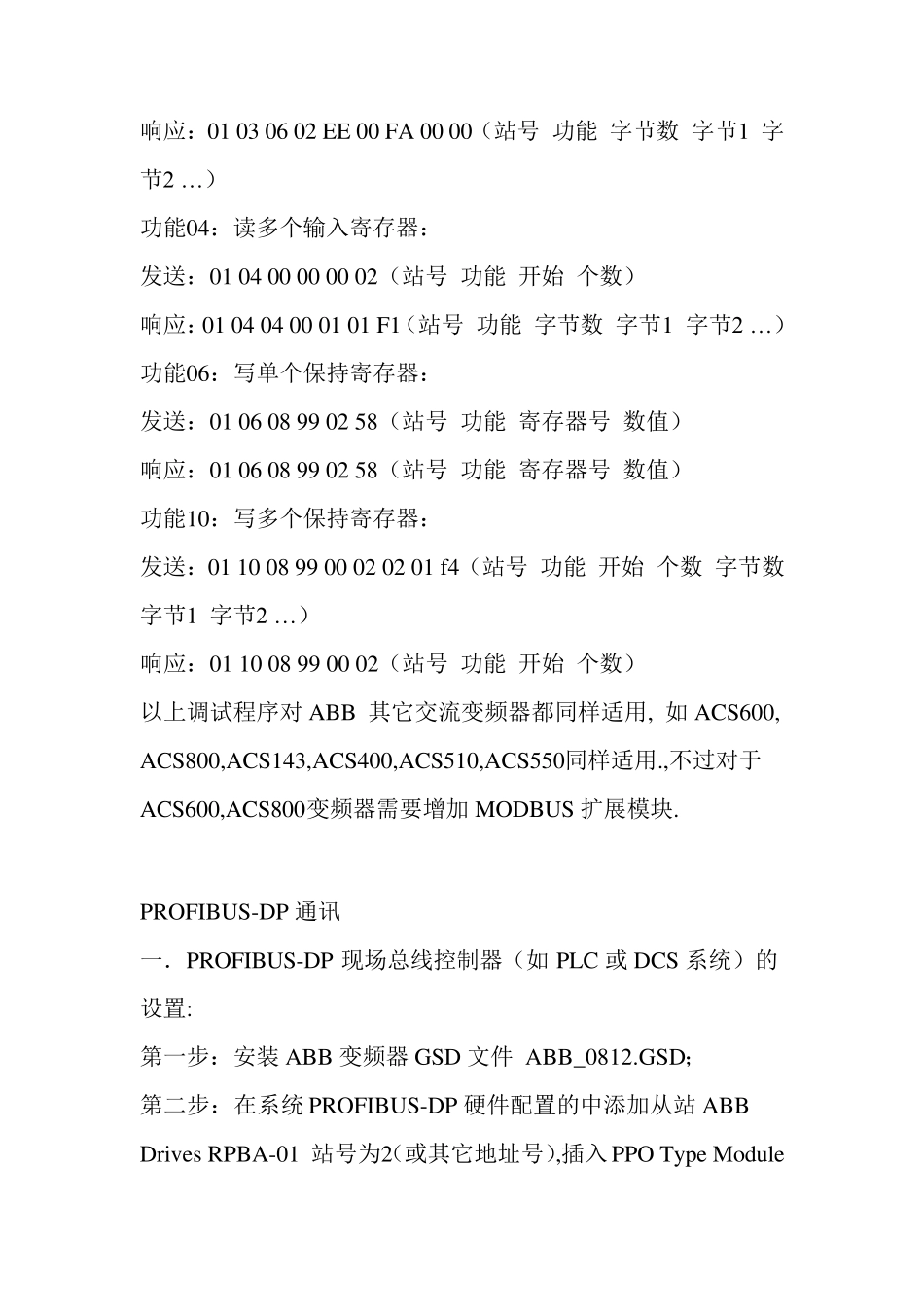

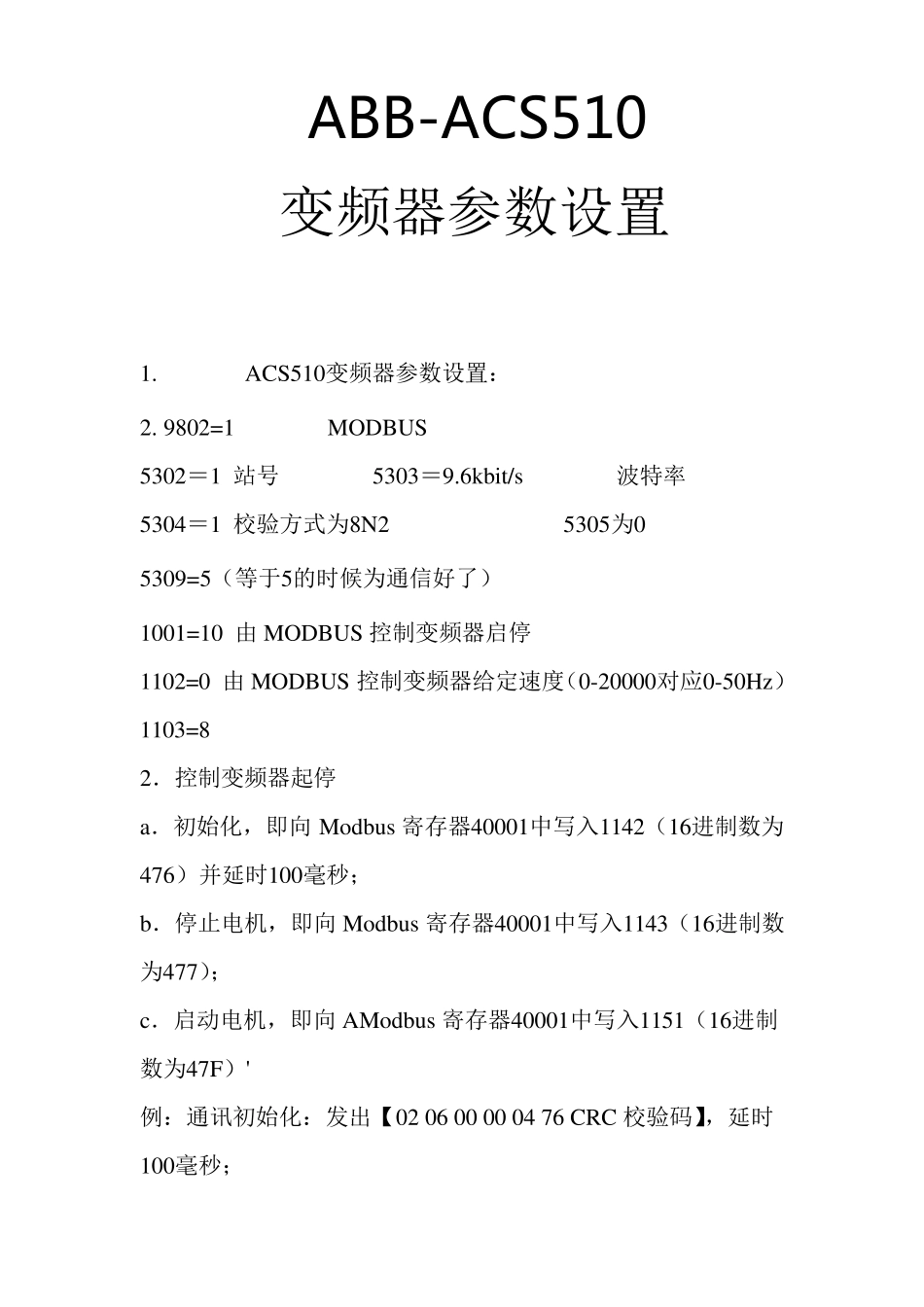

ABB-ACS510 变频器参数设置 1. ACS510变频器参数设置: 2. 9802=1 MODBUS 5302=1 站号 5303=9.6kbit/s 波特率 5304=1 校验方式为8N2 5305为0 5309=5(等于5的时候为通信好了) 1001=10 由MODBUS 控制变频器启停 1102=0 由MODBUS 控制变频器给定速度(0-20000对应0-50Hz) 1103=8 2.控制变频器起停 a.初始化,即向Modbus 寄存器40001中写入1142(16进制数为476)并延时100毫秒; b.停止电机,即向Modbus 寄存器40001中写入1143(16进制数为477); c.启动电机,即向AModbus 寄存器40001中写入1151(16进制数为47F)' 例:通讯初始化:发出【02 06 00 00 04 76 CRC 校验码】,延时100毫秒; 启动电机:发出【02 06 00 00 04 7F CRC 校验码】 停止电机:发出【02 06 00 00 04 77 CRC 校验码】 3.用Modbus 修改给定频率的方法 主机向通讯给定1(Modbus 寄存器40002)中写入设定的频率数值(范围=0~+20000(换算到0~1105给定1最大),或-20000~0(换算到1105给定1最大~0)); 例如:若1105=50.00Hz;发出【01 06 00 01 27 10 CRC 校验码】表示修改频率为25.00Hz。 4.用Modbus 修改加速时间的方法 向Modbus 寄存器42202中写入设定的加速时间数值由参数的分辨率和范围决定; 例:发出【01 06 08 99 02 58 CRC 校验码】表示修改加速时间为60.0S。 附: 功能01:读线圈状态: 发送:01 01 00 20 00 03(站号 功能 开始 个数) 响应:01 01 01 06(站号 功能 字节数 字节1 字节2 … ) 功能02:读离散功能输入状态: 发送:01 02 00 20 00 03(站号 功能 开始 个数) 响应:01 02 01 05(站号 功能 字节数 字节1 字节2 … ) 功能03:读多个保持寄存器 发送:01 03 00 65 00 03(站号 功能 开始 个数) 响应:01 03 06 02 EE 00 FA 00 00(站号 功能 字节数 字节1 字节2 … ) 功能04:读多个输入寄存器: 发送:01 04 00 00 00 02(站号 功能 开始 个数) 响应:01 04 04 00 01 01 F1(站号 功能 字节数 字节1 字节2 … ) 功能06:写单个保持寄存器: 发送:01 06 08 99 02 58(站号 功能 寄存器号 数值) 响应:01 06 08 99 02 58(站号 功能 寄存器号 数值) 功能10:写多个保持寄存器: 发送:01 10 08 99 00 02 02 01 f4(站号...
